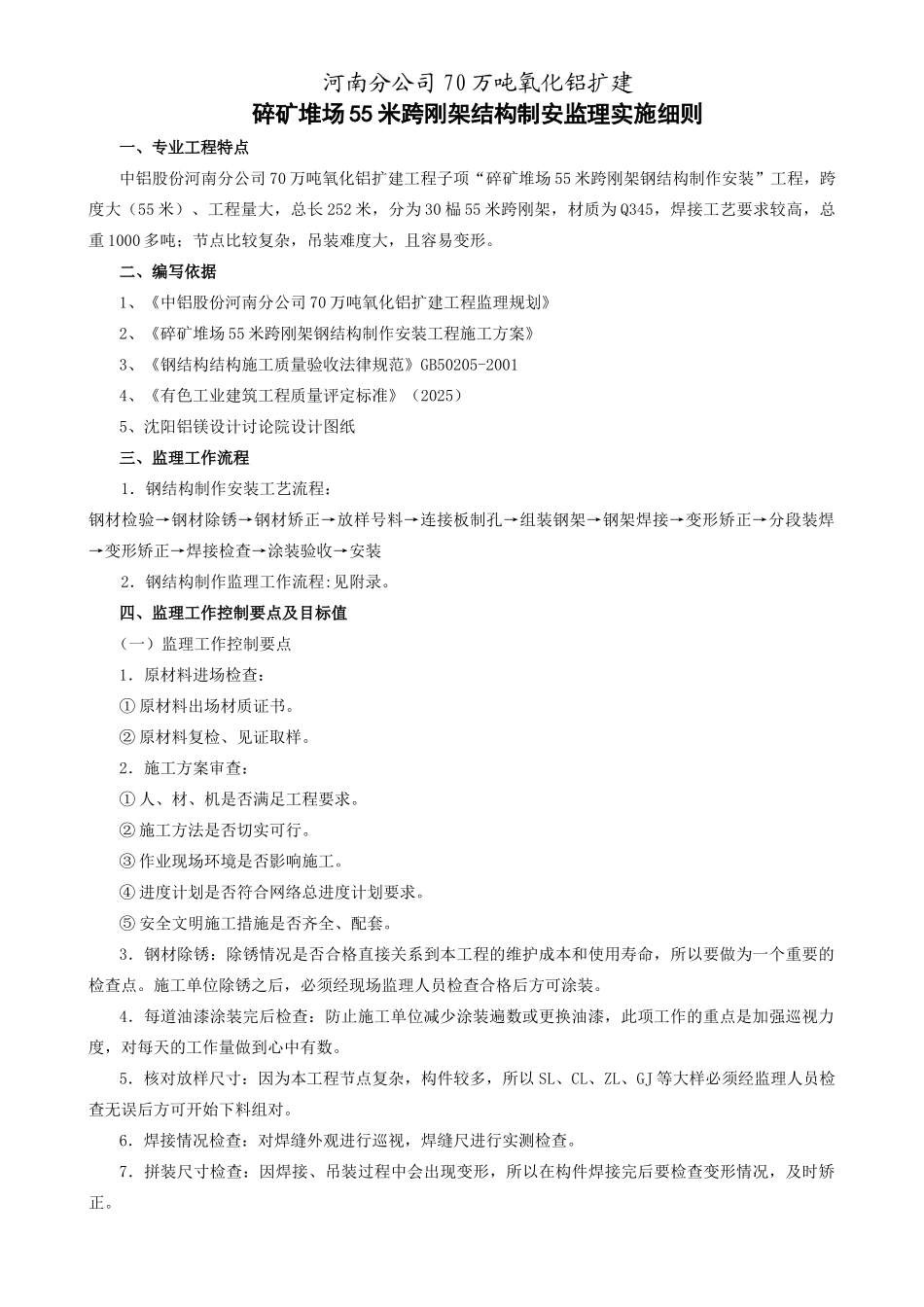

河南分公司 70 万吨氧化铝扩建碎矿堆场 55 米跨刚架结构制安监理实施细则一、专业工程特点中铝股份河南分公司 70 万吨氧化铝扩建工程子项“碎矿堆场 55 米跨刚架钢结构制作安装”工程，跨度大（55 米）、工程量大，总长 252 米，分为 30 榀 55 米跨刚架，材质为 Q345，焊接工艺要求较高，总重 1000 多吨；节点比较复杂，吊装难度大，且容易变形。二、编写依据1、《中铝股份河南分公司 70 万吨氧化铝扩建工程监理规划》2、《碎矿堆场 55 米跨刚架钢结构制作安装工程施工方案》3、《钢结构结构施工质量验收法律规范》GB50205-20014、《有色工业建筑工程质量评定标准》（2025）5、沈阳铝镁设计讨论院设计图纸三、监理工作流程1．钢结构制作安装工艺流程：钢材检验→钢材除锈→钢材矫正→放样号料→连接板制孔→组装钢架→钢架焊接→变形矫正→分段装焊→变形矫正→焊接检查→涂装验收→安装2．钢结构制作监理工作流程:见附录。四、监理工作控制要点及目标值（一）监理工作控制要点1．原材料进场检查：① 原材料出场材质证书。② 原材料复检、见证取样。2．施工方案审查：① 人、材、机是否满足工程要求。② 施工方法是否切实可行。③ 作业现场环境是否影响施工。④ 进度计划是否符合网络总进度计划要求。⑤ 安全文明施工措施是否齐全、配套。3．钢材除锈：除锈情况是否合格直接关系到本工程的维护成本和使用寿命，所以要做为一个重要的检查点。施工单位除锈之后，必须经现场监理人员检查合格后方可涂装。4．每道油漆涂装完后检查：防止施工单位减少涂装遍数或更换油漆，此项工作的重点是加强巡视力度，对每天的工作量做到心中有数。5．核对放样尺寸：因为本工程节点复杂，构件较多，所以 SL、CL、ZL、GJ 等大样必须经监理人员检查无误后方可开始下料组对。6．焊接情况检查：对焊缝外观进行巡视，焊缝尺进行实测检查。7．拼装尺寸检查：因焊接、吊装过程中会出现变形，所以在构件焊接完后要检查变形情况，及时矫正。8.构件吊装：因 GJ-1 跨度为 55m，起吊过程中极有可能会出现变形，所以在 GJ-1 吊装前要认真检查检查构件的固定情况和着力点的设置，确保吊装顺利进行。9.安全措施检查：高空作业佩带安全带，尤其吊装人员安全意识要加强，构件吊装时要设立安全警戒线，所有操作、指挥人员都要戴安全帽，假如是大风天气，则不得进行吊装和高空作业。（二）各工序质量控制目标1．放样和样板允许偏差：项目允许偏差（...
