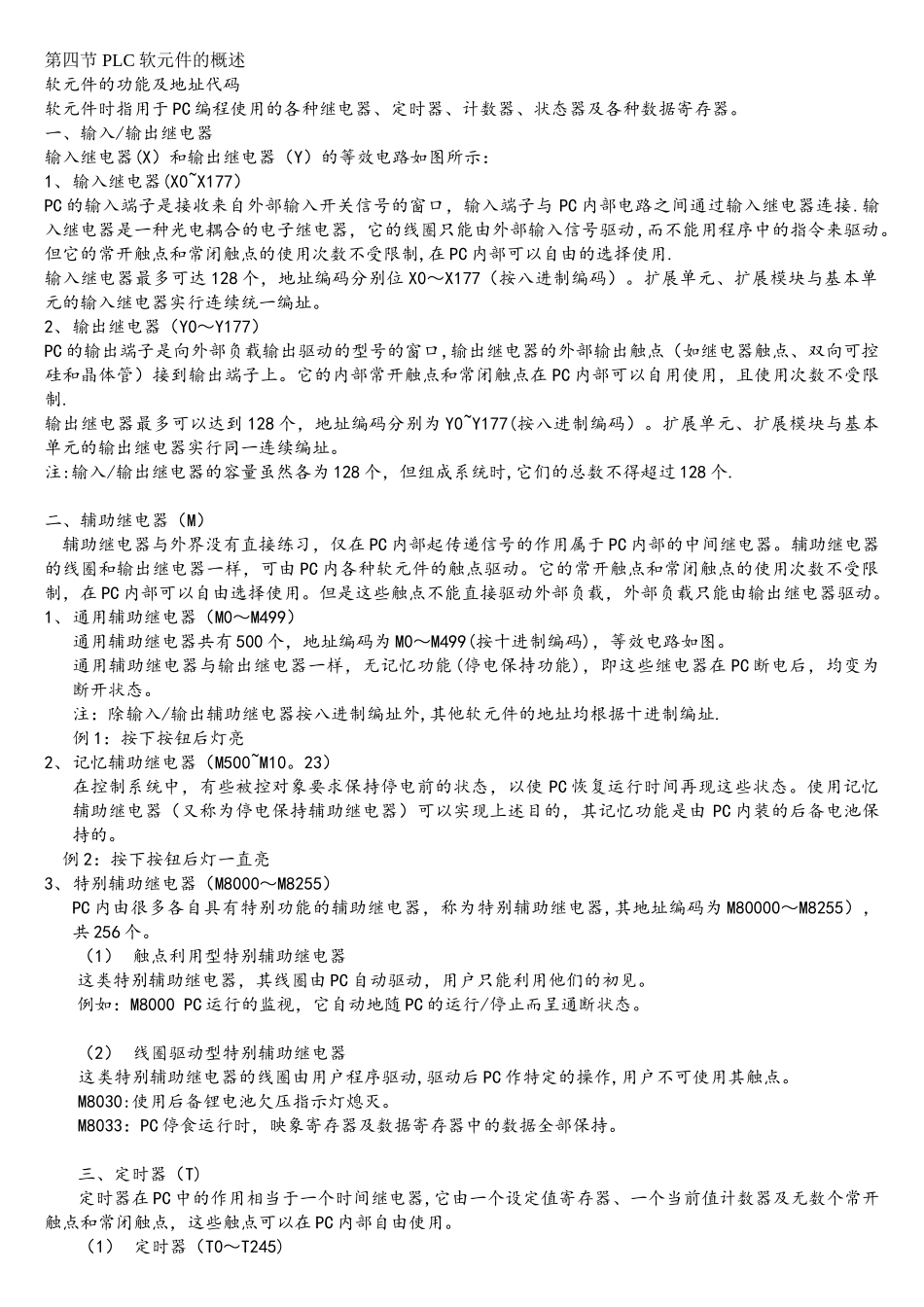

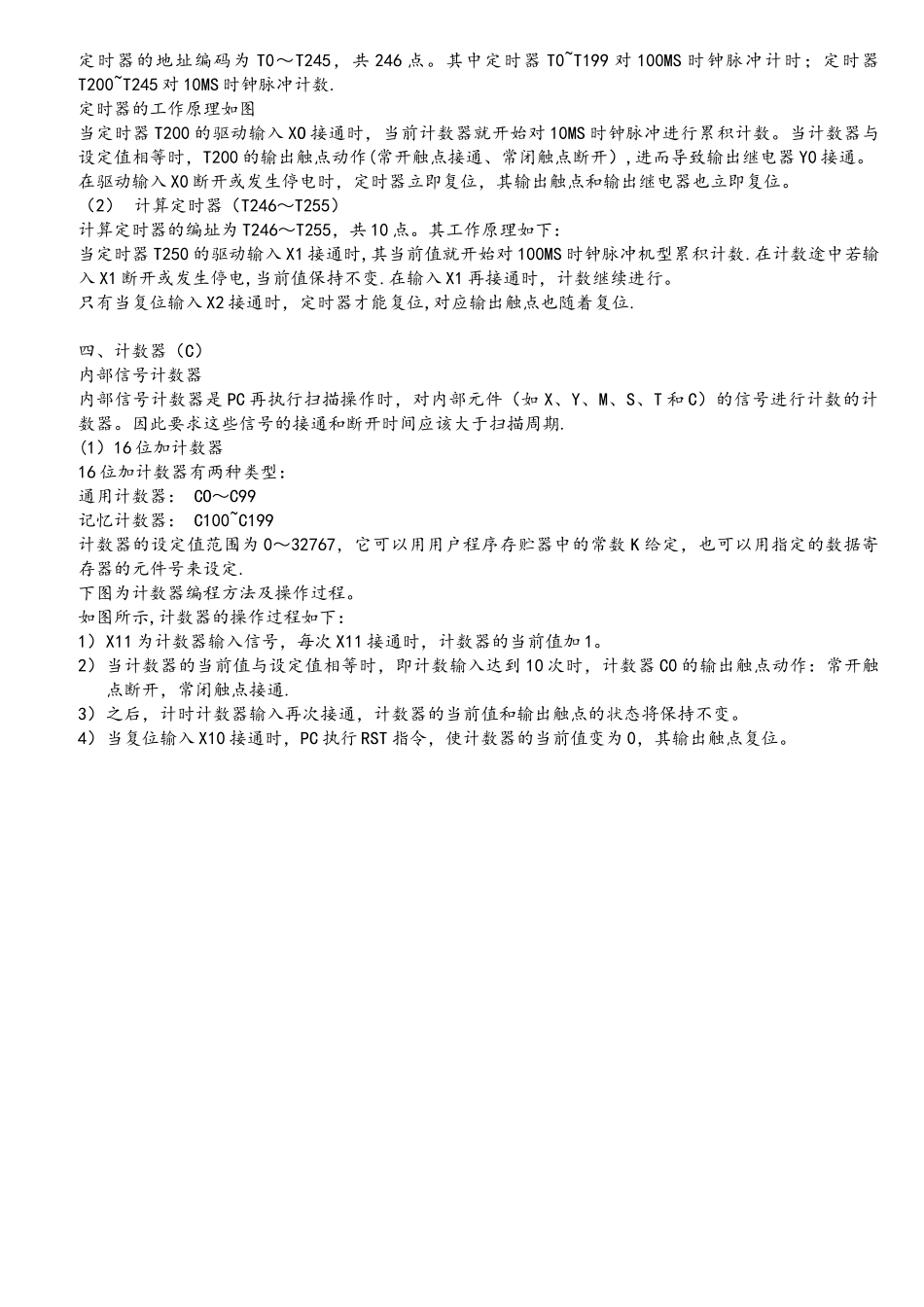

第四节 PLC 软元件的概述软元件的功能及地址代码软元件时指用于 PC 编程使用的各种继电器、定时器、计数器、状态器及各种数据寄存器。一、输入/输出继电器输入继电器(X）和输出继电器（Y）的等效电路如图所示：1、输入继电器(X0~X177）PC 的输入端子是接收来自外部输入开关信号的窗口，输入端子与 PC 内部电路之间通过输入继电器连接.输入继电器是一种光电耦合的电子继电器，它的线圈只能由外部输入信号驱动,而不能用程序中的指令来驱动。但它的常开触点和常闭触点的使用次数不受限制,在 PC 内部可以自由的选择使用.输入继电器最多可达 128 个，地址编码分别位 X0～X177（按八进制编码）。扩展单元、扩展模块与基本单元的输入继电器实行连续统一编址。2、输出继电器（Y0～Y177）PC 的输出端子是向外部负载输出驱动的型号的窗口,输出继电器的外部输出触点（如继电器触点、双向可控硅和晶体管）接到输出端子上。它的内部常开触点和常闭触点在 PC 内部可以自用使用，且使用次数不受限制.输出继电器最多可以达到 128 个，地址编码分别为 Y0~Y177(按八进制编码）。扩展单元、扩展模块与基本单元的输出继电器实行同一连续编址。注:输入/输出继电器的容量虽然各为 128 个，但组成系统时,它们的总数不得超过 128 个.二、辅助继电器（M） 辅助继电器与外界没有直接练习，仅在 PC 内部起传递信号的作用属于 PC 内部的中间继电器。辅助继电器的线圈和输出继电器一样，可由 PC 内各种软元件的触点驱动。它的常开触点和常闭触点的使用次数不受限制，在 PC 内部可以自由选择使用。但是这些触点不能直接驱动外部负载，外部负载只能由输出继电器驱动。1、通用辅助继电器（M0～M499）通用辅助继电器共有 500 个，地址编码为 M0～M499(按十进制编码)，等效电路如图。通用辅助继电器与输出继电器一样，无记忆功能(停电保持功能)，即这些继电器在 PC 断电后，均变为断开状态。注：除输入/输出辅助继电器按八进制编址外,其他软元件的地址均根据十进制编址.例 1：按下按钮后灯亮2、记忆辅助继电器（M500~M10。23）在控制系统中，有些被控对象要求保持停电前的状态，以使 PC 恢复运行时间再现这些状态。使用记忆辅助继电器（又称为停电保持辅助继电器）可以实现上述目的，其记忆功能是由 PC 内装的后备电池保持的。 例 2：按下按钮后灯一直亮3、特别辅助继电器（M8000～M8255）PC 内由很多各自具有特别功能的辅助继电器，称为...
