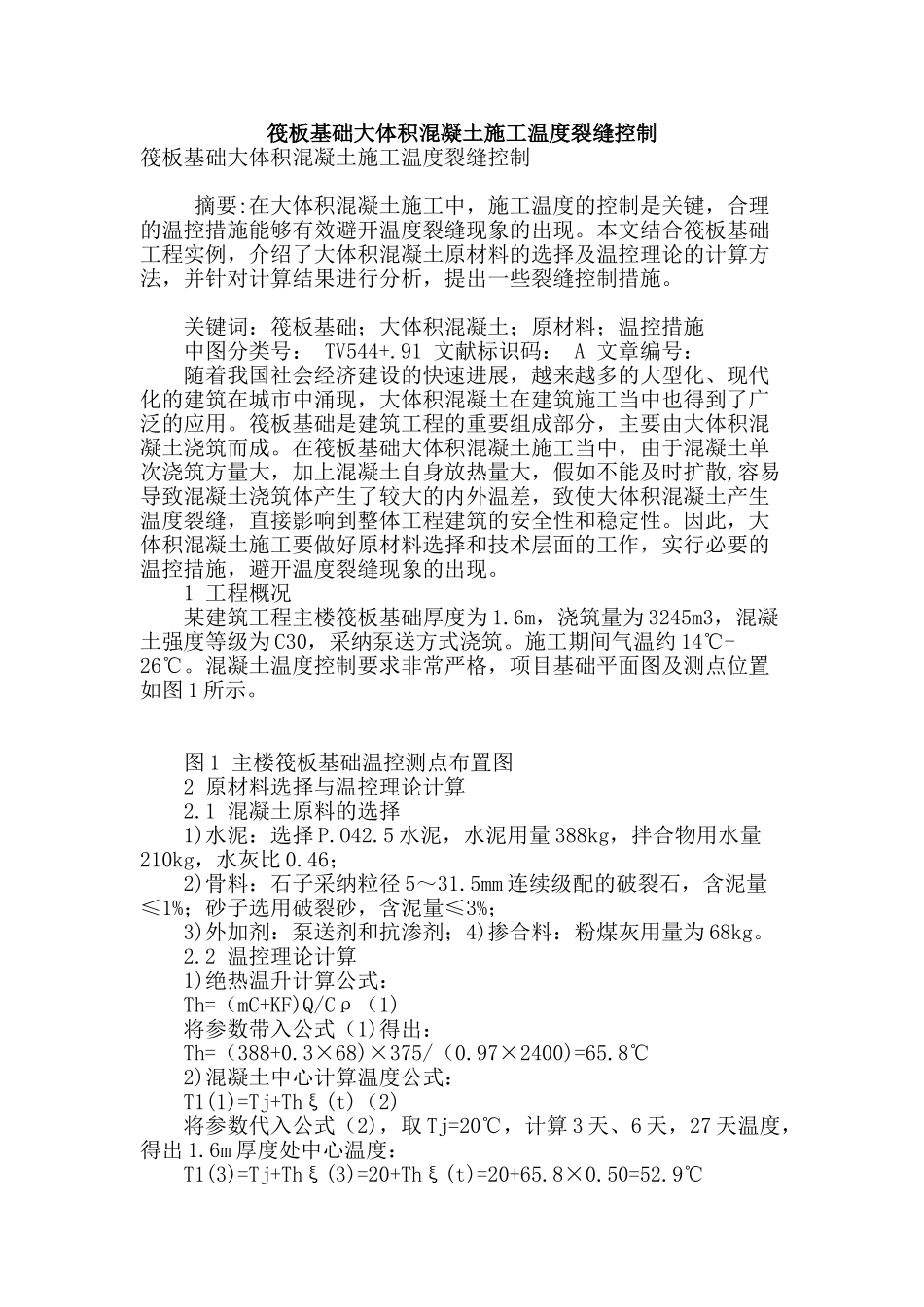

筏板基础大体积混凝土施工温度裂缝控制筏板基础大体积混凝土施工温度裂缝控制 摘要:在大体积混凝土施工中，施工温度的控制是关键，合理的温控措施能够有效避开温度裂缝现象的出现
本文结合筏板基础工程实例，介绍了大体积混凝土原材料的选择及温控理论的计算方法，并针对计算结果进行分析，提出一些裂缝控制措施
关键词：筏板基础；大体积混凝土；原材料；温控措施 中图分类号： TV544+
91 文献标识码： A 文章编号： 随着我国社会经济建设的快速进展，越来越多的大型化、现代化的建筑在城市中涌现，大体积混凝土在建筑施工当中也得到了广泛的应用
筏板基础是建筑工程的重要组成部分，主要由大体积混凝土浇筑而成
在筏板基础大体积混凝土施工当中，由于混凝土单次浇筑方量大，加上混凝土自身放热量大，假如不能及时扩散,容易导致混凝土浇筑体产生了较大的内外温差，致使大体积混凝土产生温度裂缝，直接影响到整体工程建筑的安全性和稳定性
因此，大体积混凝土施工要做好原材料选择和技术层面的工作，实行必要的温控措施，避开温度裂缝现象的出现
1 工程概况 某建筑工程主楼筏板基础厚度为 1
6m，浇筑量为 3245m3，混凝土强度等级为 C30，采纳泵送方式浇筑
施工期间气温约 14℃-26℃
混凝土温度控制要求非常严格，项目基础平面图及测点位置如图 1 所示
图 1 主楼筏板基础温控测点布置图 2 原材料选择与温控理论计算 2
1 混凝土原料的选择 1)水泥：选择 P
5 水泥，水泥用量 388kg，拌合物用水量210kg，水灰比 0
46； 2)骨料：石子采纳粒径 5～31
5mm 连续级配的破裂石，含泥量≤1%；砂子选用破裂砂，含泥量≤3%； 3)外加剂：泵送剂和抗渗剂；4)掺合料：粉煤灰用量为 68kg

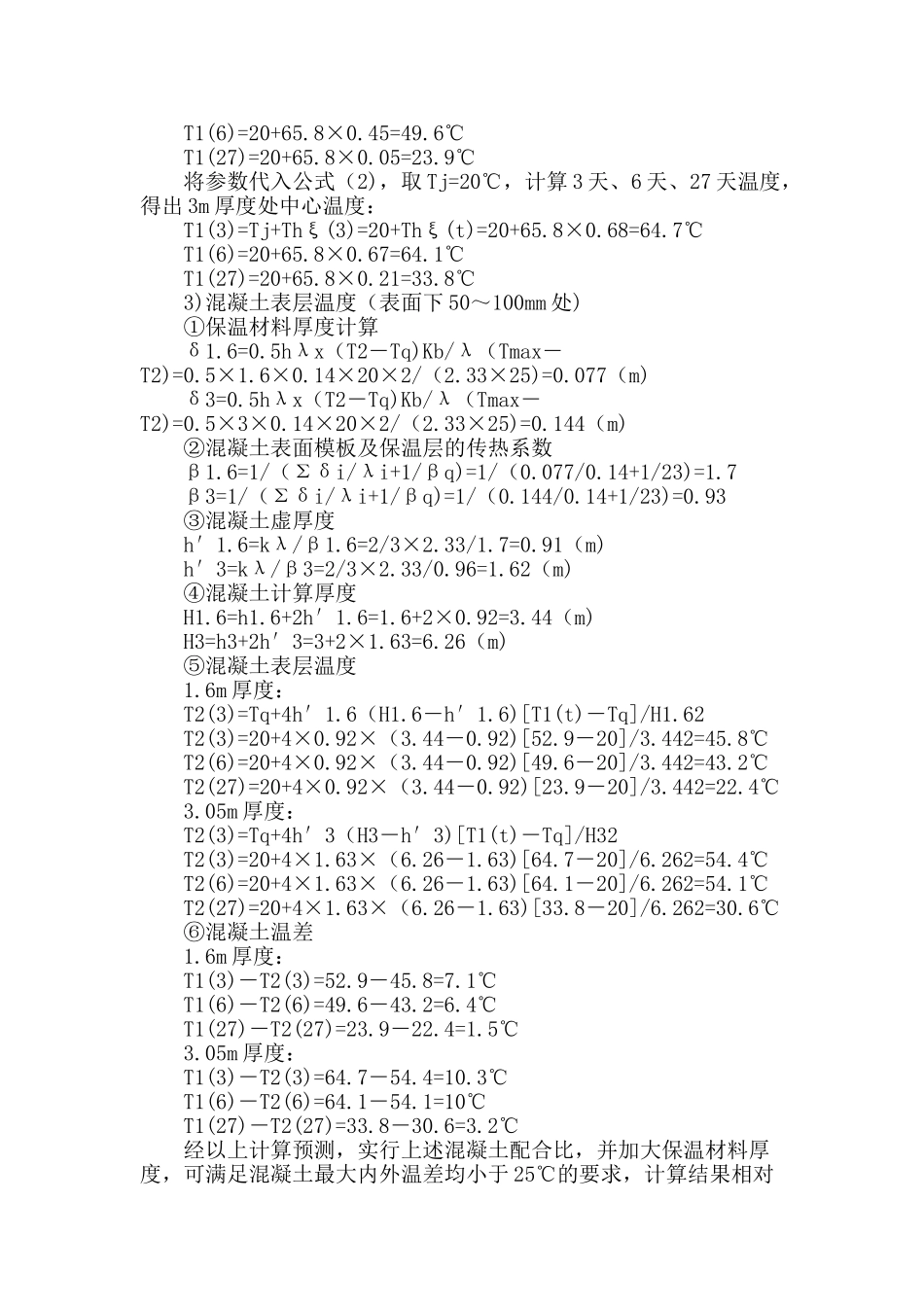

2 温控理论计算 1)绝热温升计算公式： Th=（mC+KF)Q/Cρ（1) 将参数带入公式（1
