管道零件英文缩写

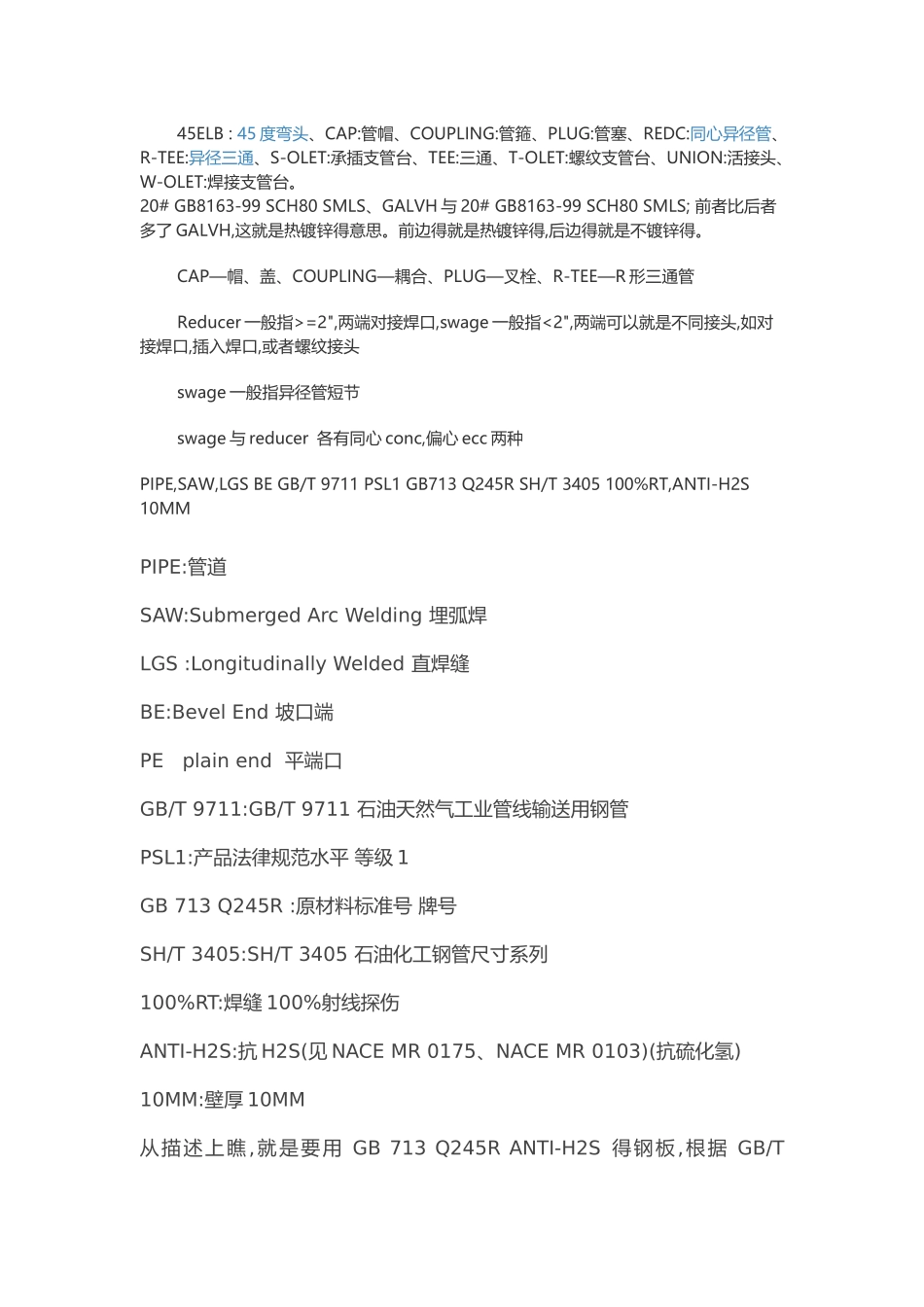

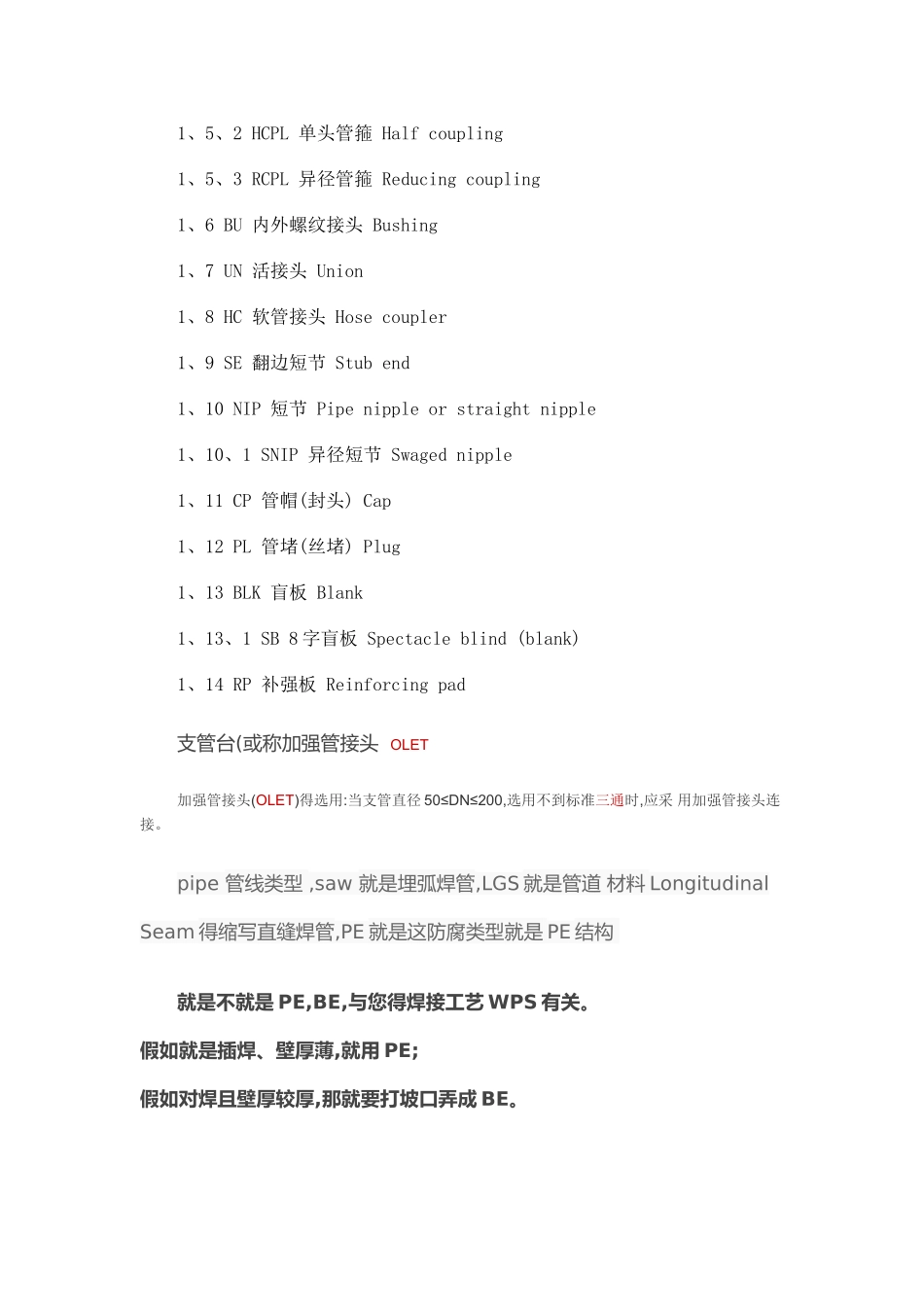

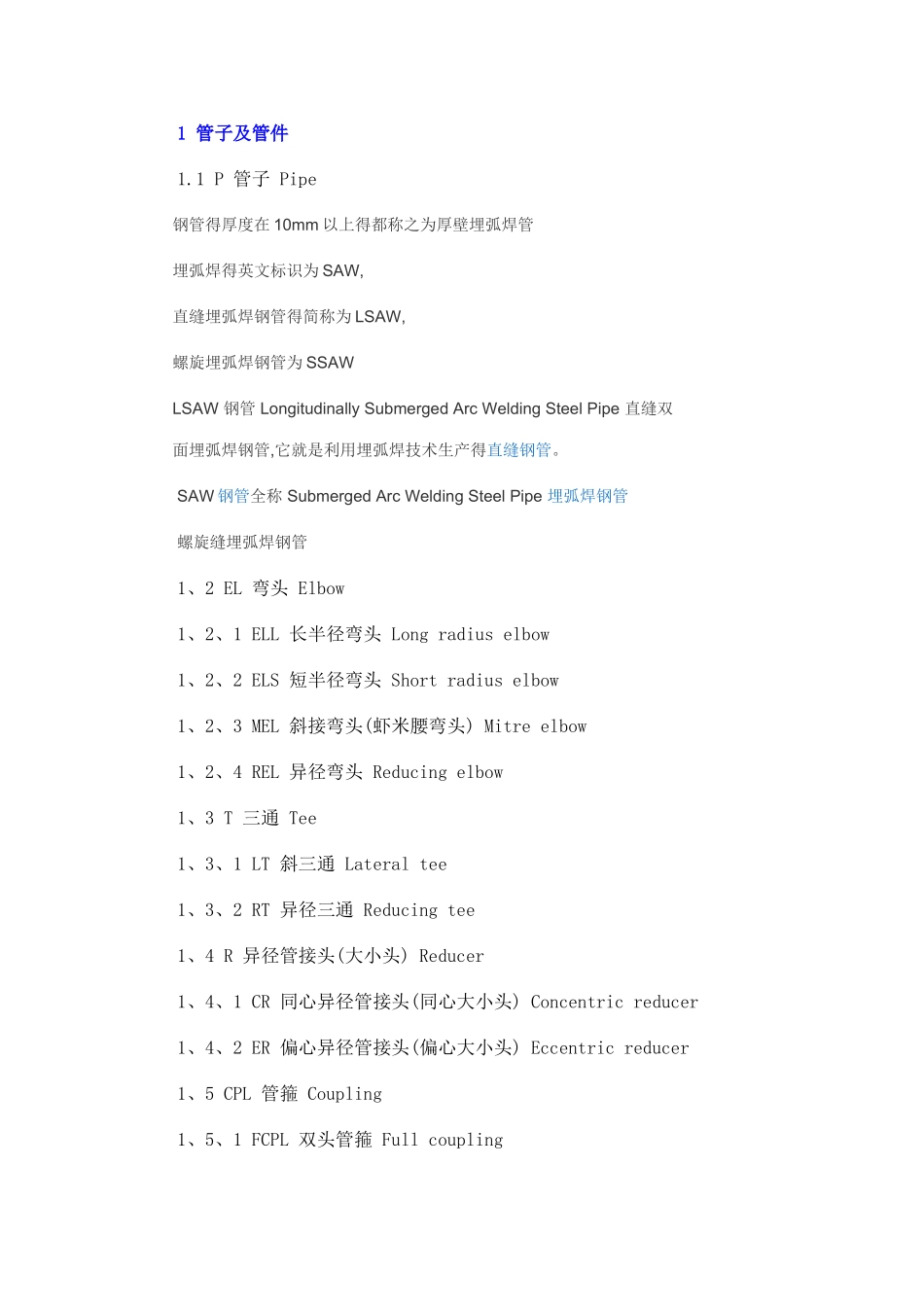

1 管子及管件1.1 P 管子 Pipe钢管得厚度在 10mm 以上得都称之为厚壁埋弧焊管埋弧焊得英文标识为 SAW,直缝埋弧焊钢管得简称为 LSAW,螺旋埋弧焊钢管为 SSAWLSAW 钢管 Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管,它就是利用埋弧焊技术生产得直缝钢管。SAW 钢管全称 Submerged Arc Welding Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管1、2 EL 弯头 Elbow1、2、1 ELL 长半径弯头 Long radius elbow1、2、2 ELS 短半径弯头 Short radius elbow1、2、3 MEL 斜接弯头(虾米腰弯头) Mitre elbow1、2、4 REL 异径弯头 Reducing elbow1、3 T 三通 Tee1、3、1 LT 斜三通 Lateral tee1、3、2 RT 异径三通 Reducing tee1、4 R 异径管接头(大小头) Reducer1、4、1 CR 同心异径管接头(同心大小头) Concentric reducer1、4、2 ER 偏心异径管接头(偏心大小头) Eccentric reducer1、5 CPL 管箍 Coupling1、5、1 FCPL 双头管箍 Full coupling1、5、2 HCPL 单头管箍 Half coupling1、5、3 RCPL 异径管箍 Reducing coupling1、6 BU 内外螺纹接头 Bushing1、7 UN 活接头 Union1、8 HC 软管接头 Hose coupler1、9 SE 翻边短节 Stub end1、10 NIP 短节 Pipe nipple or straight nipple1、10、1 SNIP 异径短节 Swaged nipple1、11 CP 管帽(封头) Cap1、12 PL 管堵(丝堵) Plug1、13 BLK 盲板 Blank1、13、1 SB 8 字盲板 Spectacle blind (blank)1、14 RP 补强板 Reinforcing pad支管台(或称加强管接头 OLET加强管接头(OLET)得选用:当支管直径 50≤DN≤200,选用不到标准三通时,应采 用加强管接头连接。pipe 管线类型 ,saw 就是埋弧焊管,LGS 就是管道 材料 Longitudinal Seam 得缩写直缝焊管,PE 就是这防腐类型就是 PE 结构 就是不就是 PE,BE,与您得焊接工艺 WPS 有关。假如就是插焊、壁厚薄,就用 PE;假如对焊且壁厚较厚,那就要打坡口弄成 BE。45ELB : 45 度弯头、CAP:管帽、COUPLING:管箍、PLUG:管塞、REDC:同心异径管、R-TEE:异径三通、S-OLET:承插支管台、TEE:三通、T-OLET:螺纹支管台、UNION:活接头、W-OLET:焊接支管台。20# GB8163-99 SCH80 SMLS、GALVH 与 20# GB8163-99 SCH80 SMLS; 前者比后者多了 GALVH,这就是热镀锌得意思。前边得就是热镀锌得,后边得就是不镀锌得。CAP—帽...
