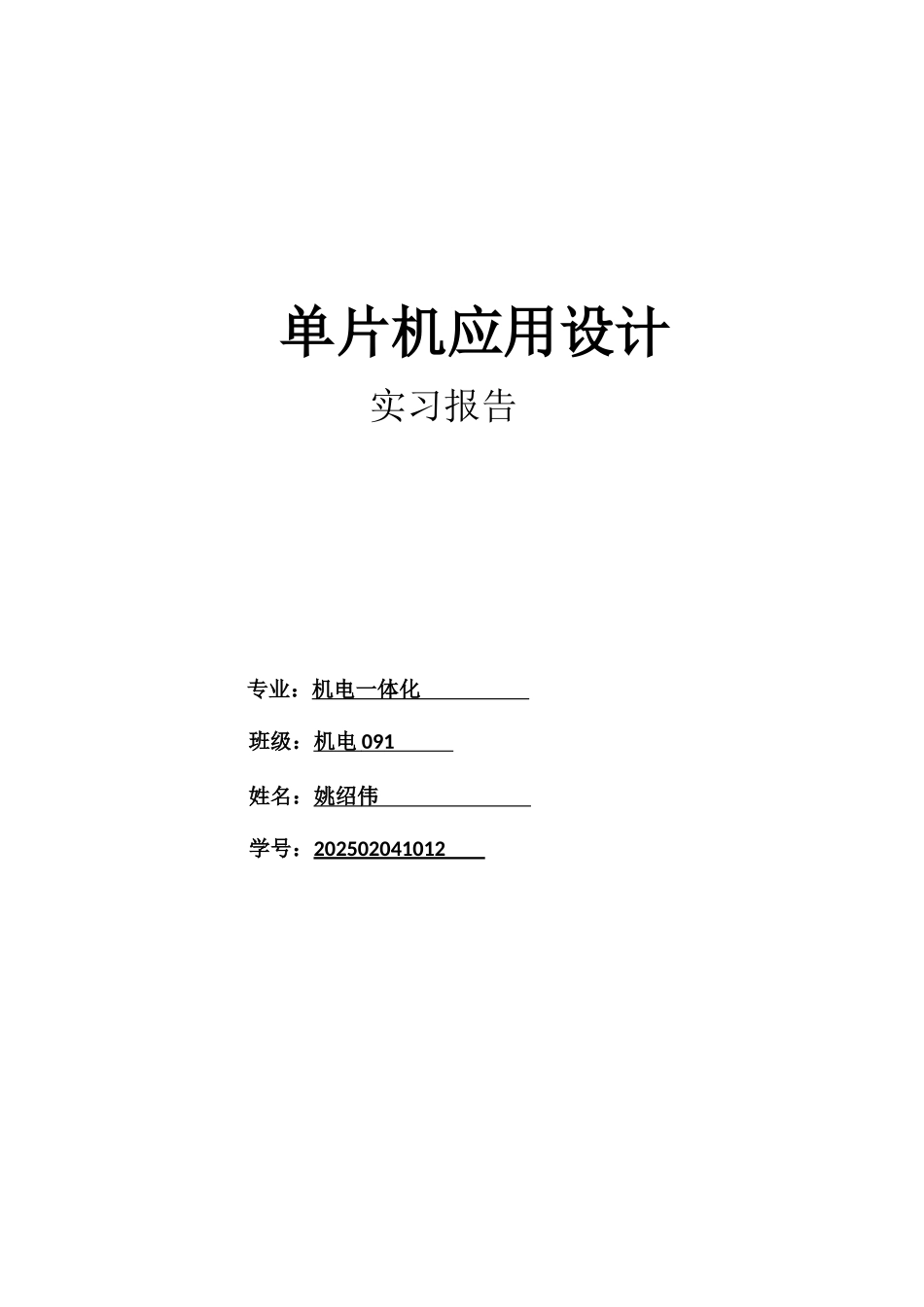

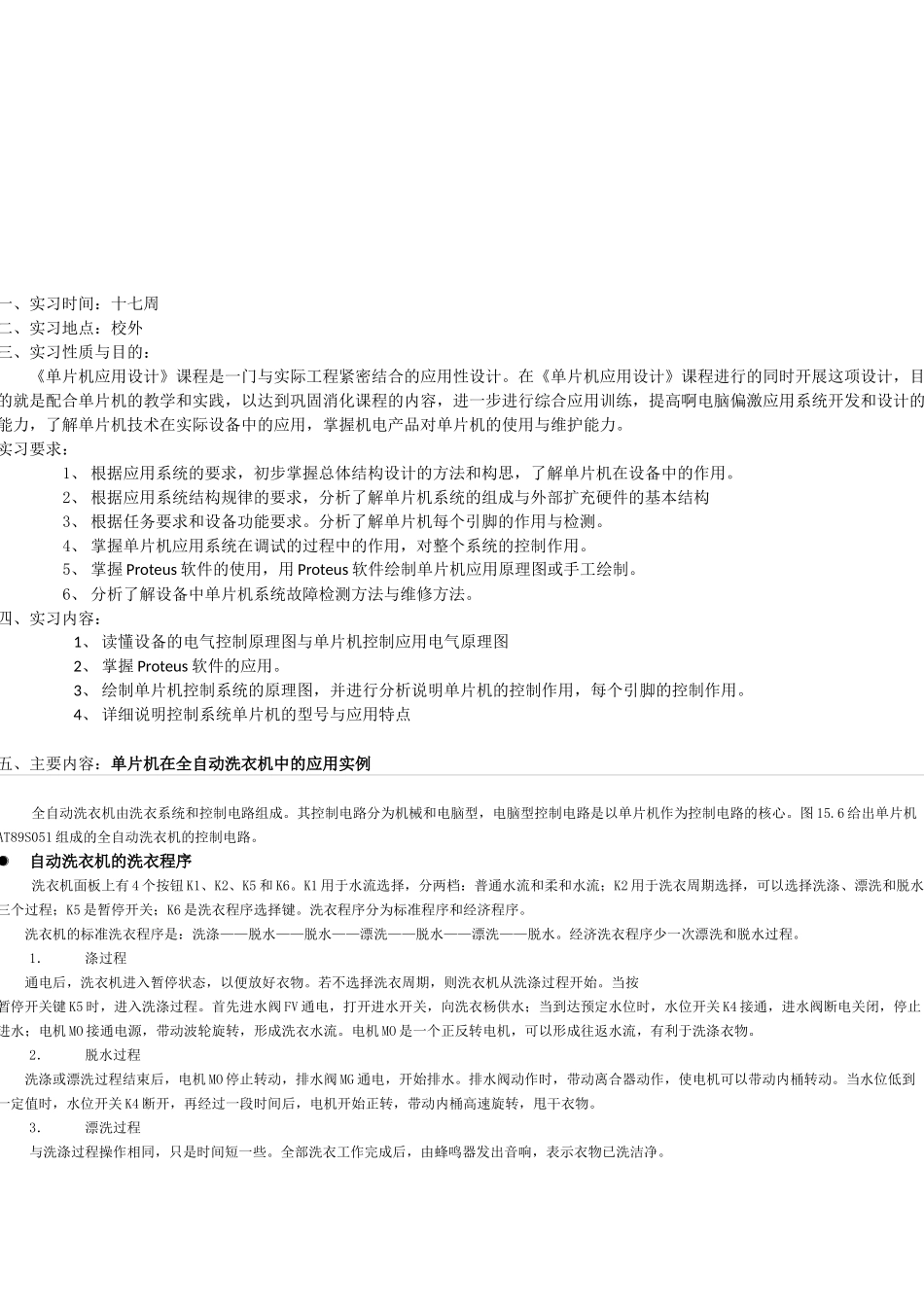

单片机应用设计 实习报告专业：机电一体化 班级：机电 091 姓名：姚绍伟 学号：202502041012 一、实习时间：十七周二、实习地点：校外三、实习性质与目的：《单片机应用设计》课程是一门与实际工程紧密结合的应用性设计。在《单片机应用设计》课程进行的同时开展这项设计，目的就是配合单片机的教学和实践，以达到巩固消化课程的内容，进一步进行综合应用训练，提高啊电脑偏激应用系统开发和设计的能力，了解单片机技术在实际设备中的应用，掌握机电产品对单片机的使用与维护能力。实习要求：1、 根据应用系统的要求，初步掌握总体结构设计的方法和构思，了解单片机在设备中的作用。2、 根据应用系统结构规律的要求，分析了解单片机系统的组成与外部扩充硬件的基本结构3、 根据任务要求和设备功能要求。分析了解单片机每个引脚的作用与检测。4、 掌握单片机应用系统在调试的过程中的作用，对整个系统的控制作用。5、 掌握 Proteus 软件的使用，用 Proteus 软件绘制单片机应用原理图或手工绘制。6、 分析了解设备中单片机系统故障检测方法与维修方法。四、实习内容：1、 读懂设备的电气控制原理图与单片机控制应用电气原理图2、 掌握 Proteus 软件的应用。3、 绘制单片机控制系统的原理图，并进行分析说明单片机的控制作用，每个引脚的控制作用。4、 详细说明控制系统单片机的型号与应用特点五、主要内容：单片机在全自动洗衣机中的应用实例全自动洗衣机由洗衣系统和控制电路组成。其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。图 15.6 给出单片机AT89S051 组成的全自动洗衣机的控制电路。 自动洗衣机的洗衣程序洗衣机面板上有 4 个按钮 K1、K2、K5 和 K6。K1 用于水流选择，分两档：普通水流和柔和水流；K2 用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5 是暂停开关；K6 是洗衣程序选择键。洗衣程序分为标准程序和经济程序。 洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。经济洗衣程序少一次漂洗和脱水过程。1． 涤过程通电后，洗衣机进入暂停状态，以便放好衣物。若不选择洗衣周期，则洗衣机从洗涤过程开始。当按暂停开关键 K5 时，进入洗涤过程。首先进水阀 FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关 K4 接通，进水阀断电关闭，停止进水；电机 MO 接通电源，带动波轮旋转，形成洗衣水流。...
