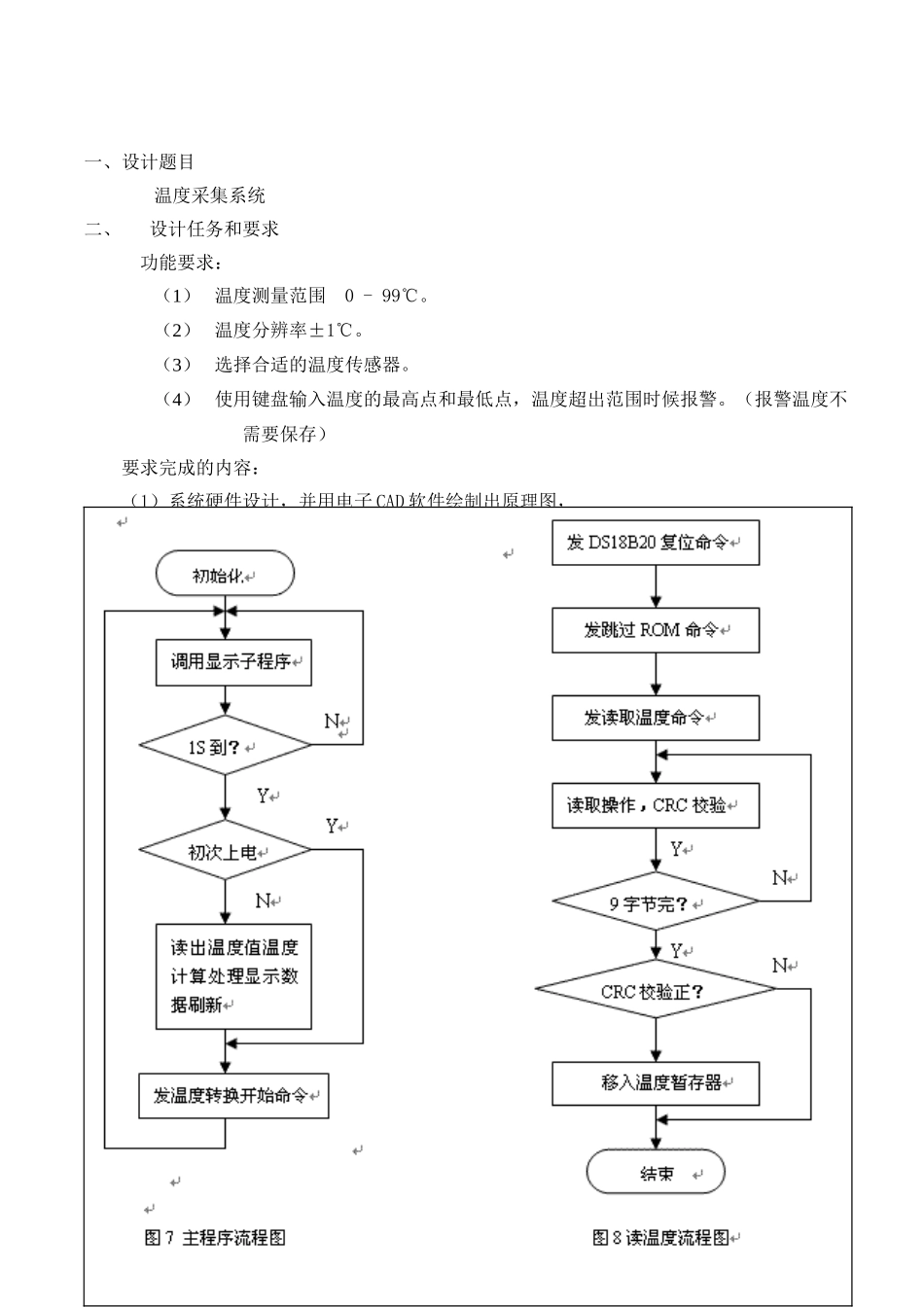

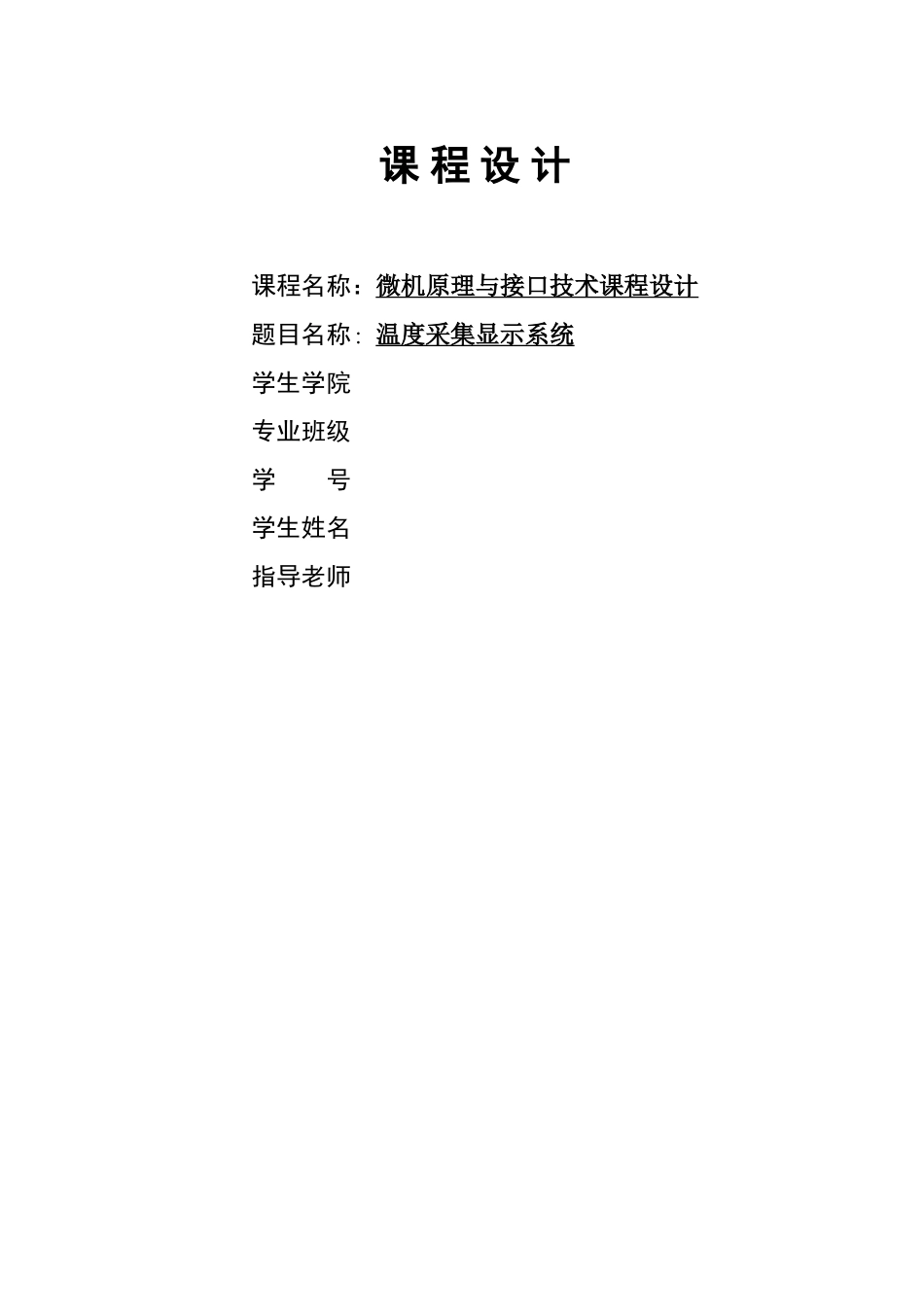

课 程 设 计 课程名称：微机原理与接口技术课程设计题目名称：温度采集显示系统学生学院 专业班级学 号 学生姓名 指导老师 一、设计题目温度采集系统二、设计任务和要求 功能要求：（1） 温度测量范围 0 - 99℃。（2） 温度分辨率±1℃。（3） 选择合适的温度传感器。（4） 使用键盘输入温度的最高点和最低点，温度超出范围时候报警。（报警温度不 需要保存）要求完成的内容：（1）系统硬件设计，并用电子 CAD 软件绘制出原理图，（2）给出流程图，编写并调试程序。（3）撰写设计报告。三、原理电路图和设计程序1、方案比较（1）、 系统总体方案设计总体框架图如图 1 示，软件流程图如图示 ① 该温度控制系统的设计包括硬件设计和软件设计两大部分，结合实际情况，该系统应具备如下功能： A、实时采集温度； B、显示温度； C、串行传送数据； D、控制外设； E、温度超限报警； ② 系统硬件设计 系统的硬件设计部分主要由以下几部分组成： A、单片机最小系统； B、温度采集模块； C、温度显示模块； D、串行通信模块； E、报警电路；（2）、方案比较方案一 采纳 8031 作为控制核心,以使用最为普遍的器件 ADC0809 作模数转换,控制上使用对电阻丝加电使其升温柔开动风扇使其降温。此方案简易可行,器件的价格便宜,但 8031 内部没有程序存储器,需要扩展,增加了电路的复杂性,且 ADC0809 是 8 位的模数转换,不能满足本题目的精度要求。方案二 采纳比较流行的 AT89S51 作为电路的控制核心, AT89S52 不但与 8051，8052 指令，管脚完全兼容，而且其片内的程序存储器采纳 FLASH 工艺，用户可以用电的方式瞬间擦除、改写。AT89S52 单片机还支持在线编程，用户通过简单的电路连接就可以将电脑里的程序下载到单片机中，减少调试程序时不断拆卸和插入给芯片带来的损坏。此外 AT89S52 单片机有 8 KB 的程序存储器和 256 B 的数据存储器，不需外部扩展存储芯片，可以降低硬件电路的复杂度。此方案电路简单并且可以满足题目中的各项要求的精度。综上分析,我们采纳方案二。仿真总体电路图如图 3 示图 2 软件流程图123456ABCD654321DCBATitleNumberRevisionSizeBDate:1-Jan-2002 Sheet of File:D:\\\\MyAngel.ddb我的东西学习邓敏霖Drawn By:Q1NPNU2BUZZERR3R1200S3S4S2S1+5V12345678910111213141516RP116PIN123J1CON3R24.7k+5VGNDGNDP3.0P3.1P3.2Y1CRYSTALC230pGND+5V+5V123J2CON3P1.01P1...
