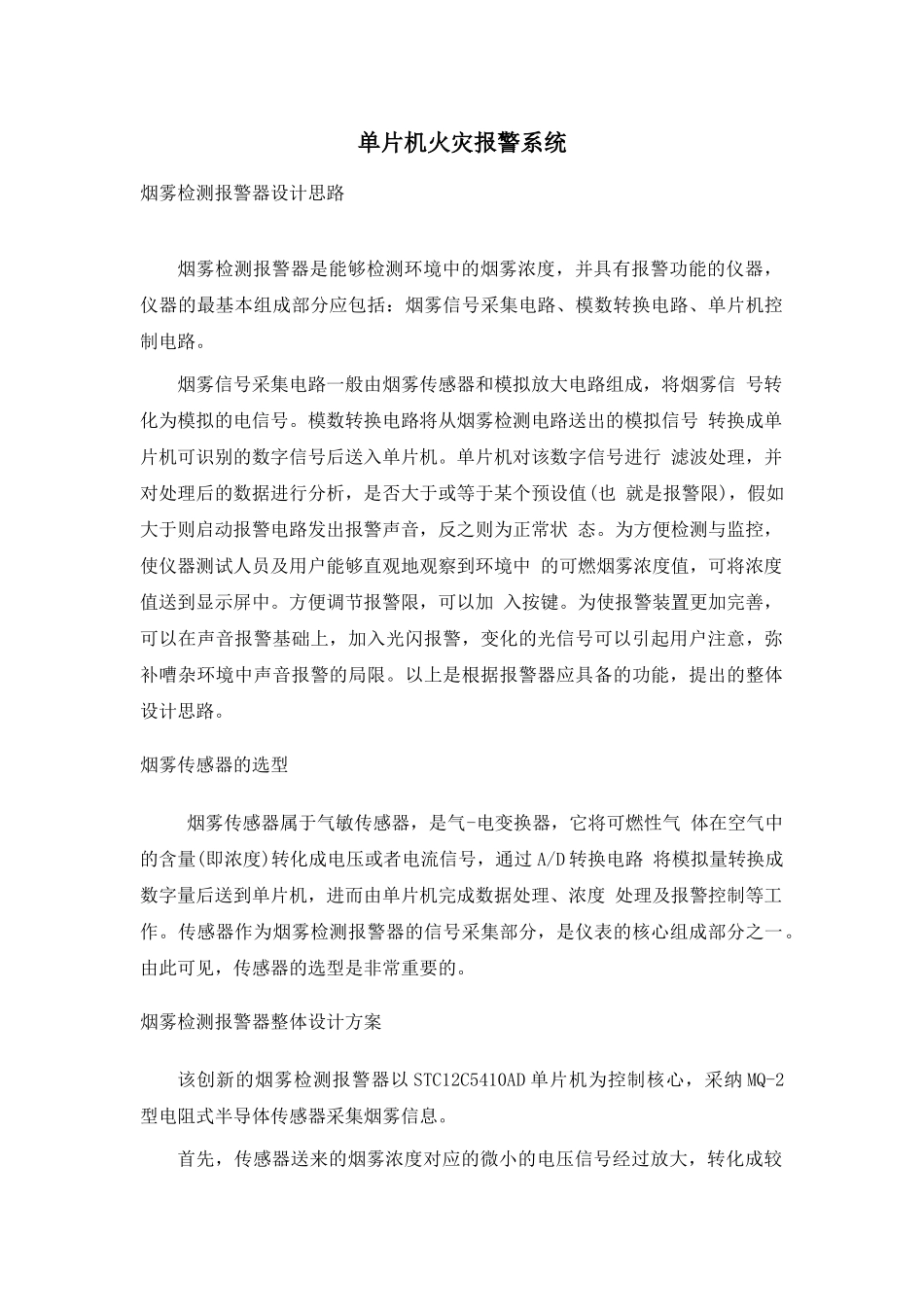

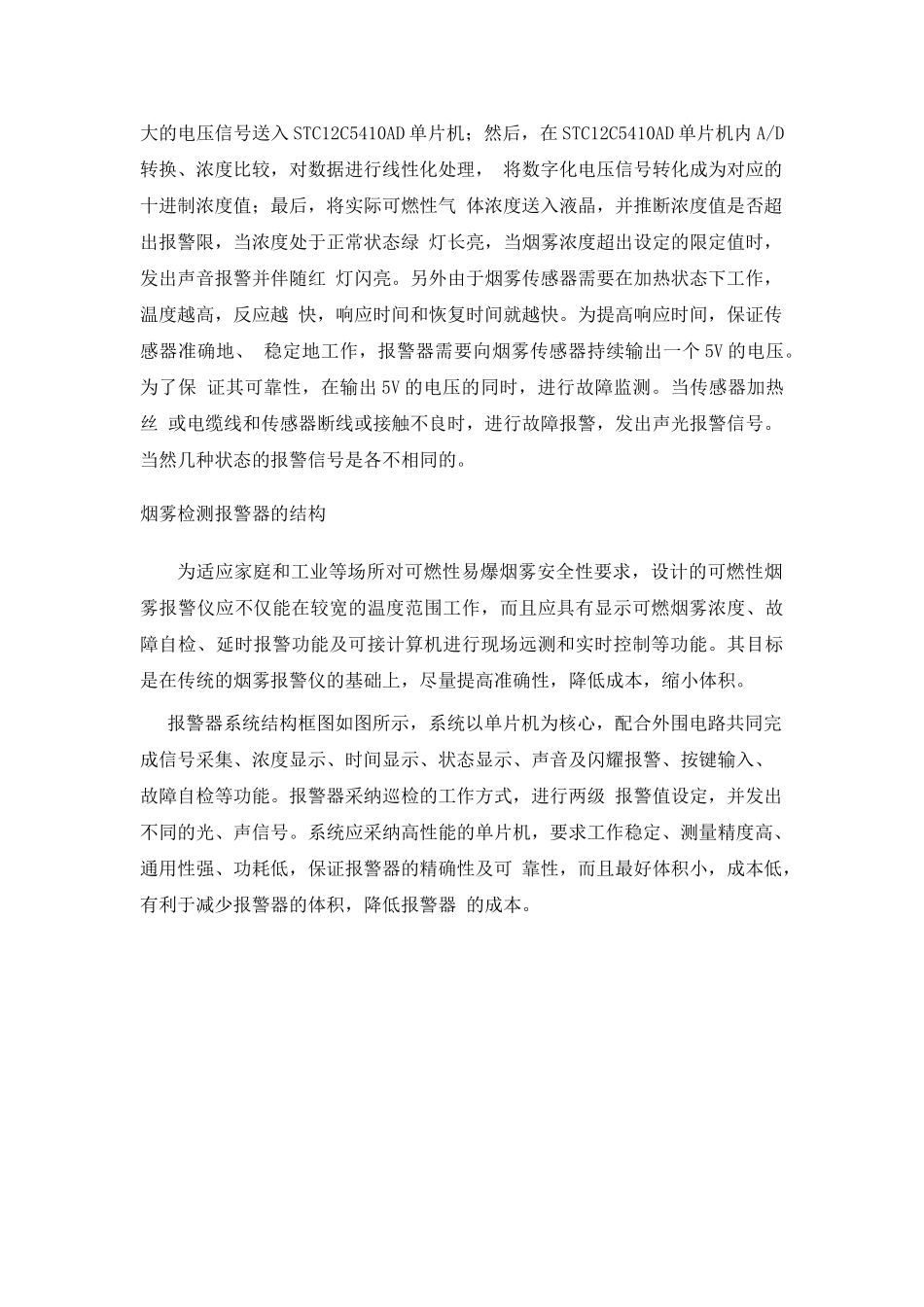

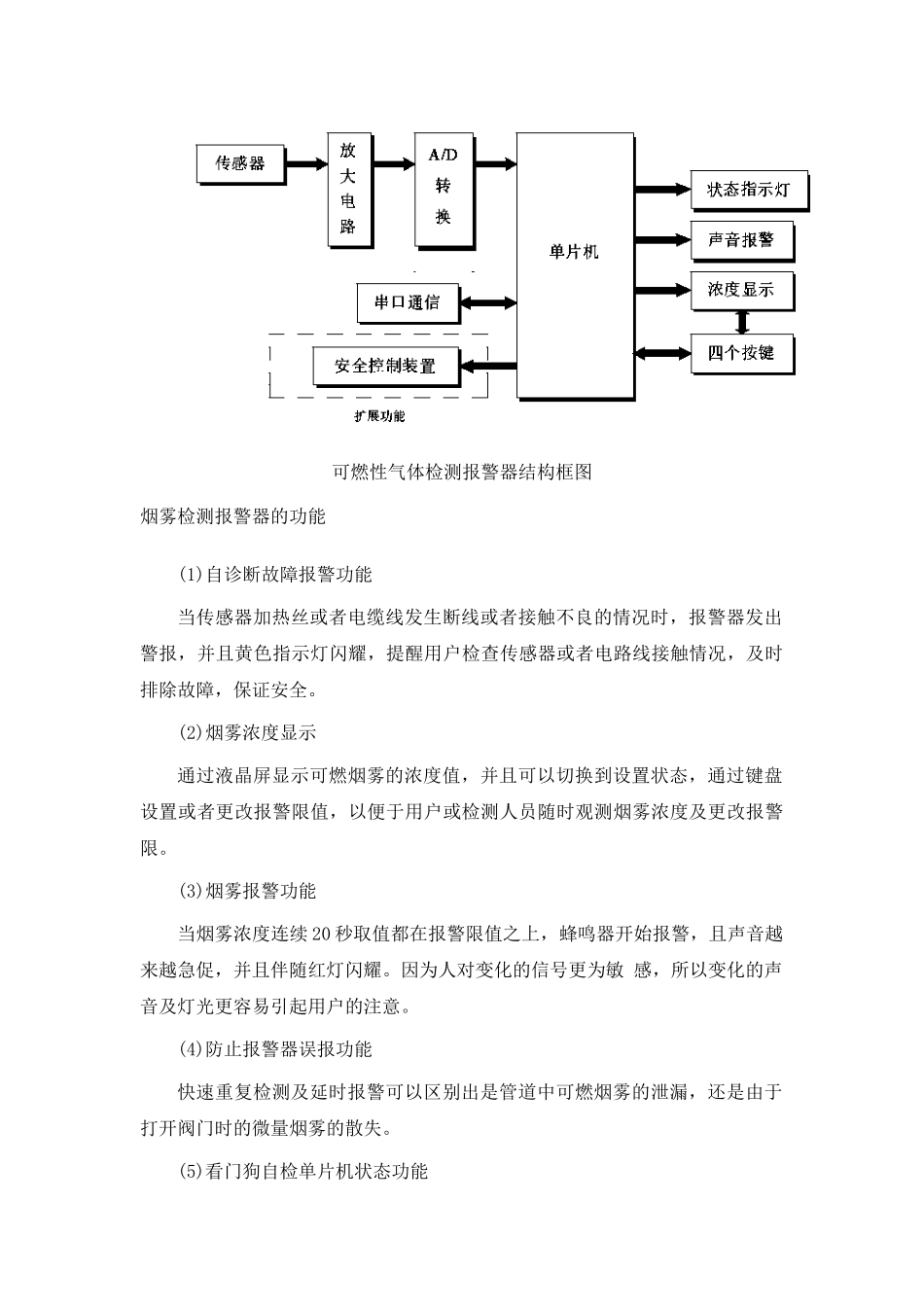

单片机火灾报警系统烟雾检测报警器设计思路烟雾检测报警器是能够检测环境中的烟雾浓度，并具有报警功能的仪器，仪器的最基本组成部分应包括：烟雾信号采集电路、模数转换电路、单片机控制电路。烟雾信号采集电路一般由烟雾传感器和模拟放大电路组成，将烟雾信 号转化为模拟的电信号。模数转换电路将从烟雾检测电路送出的模拟信号 转换成单片机可识别的数字信号后送入单片机。单片机对该数字信号进行 滤波处理，并对处理后的数据进行分析，是否大于或等于某个预设值(也 就是报警限)，假如大于则启动报警电路发出报警声音，反之则为正常状 态。为方便检测与监控，使仪器测试人员及用户能够直观地观察到环境中 的可燃烟雾浓度值，可将浓度值送到显示屏中。方便调节报警限，可以加 入按键。为使报警装置更加完善，可以在声音报警基础上，加入光闪报警，变化的光信号可以引起用户注意，弥补嘈杂环境中声音报警的局限。以上是根据报警器应具备的功能，提出的整体设计思路。烟雾传感器的选型 烟雾传感器属于气敏传感器，是气-电变换器，它将可燃性气 体在空气中的含量(即浓度)转化成电压或者电流信号，通过 A/D 转换电路 将模拟量转换成数字量后送到单片机，进而由单片机完成数据处理、浓度 处理及报警控制等工作。传感器作为烟雾检测报警器的信号采集部分，是仪表的核心组成部分之一。由此可见，传感器的选型是非常重要的。烟雾检测报警器整体设计方案 该创新的烟雾检测报警器以 STC12C5410AD 单片机为控制核心，采纳 MQ-2型电阻式半导体传感器采集烟雾信息。 首先，传感器送来的烟雾浓度对应的微小的电压信号经过放大，转化成较大的电压信号送入 STC12C5410AD 单片机；然后，在 STC12C5410AD 单片机内 A/D转换、浓度比较，对数据进行线性化处理， 将数字化电压信号转化成为对应的十进制浓度值；最后，将实际可燃性气 体浓度送入液晶，并推断浓度值是否超出报警限，当浓度处于正常状态绿 灯长亮，当烟雾浓度超出设定的限定值时，发出声音报警并伴随红 灯闪亮。另外由于烟雾传感器需要在加热状态下工作，温度越高，反应越 快，响应时间和恢复时间就越快。为提高响应时间，保证传感器准确地、 稳定地工作，报警器需要向烟雾传感器持续输出一个 5V 的电压。为了保 证其可靠性，在输出 5V 的电压的同时，进行故障监测。当传感器加热丝 或电缆线和传感器断线或接触不良时，进行故障报警，发出声光报警信号。 当然几种状态...
