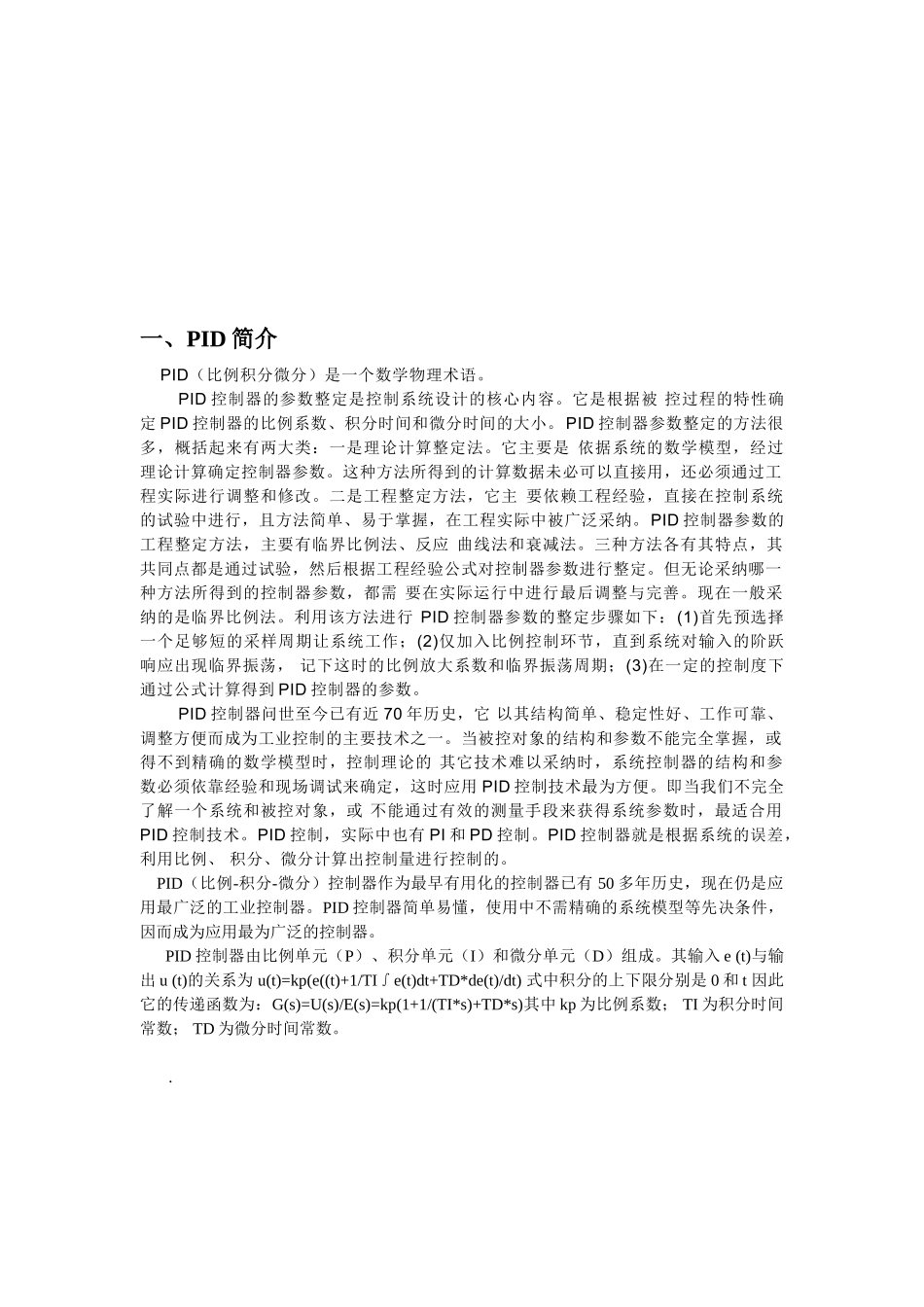

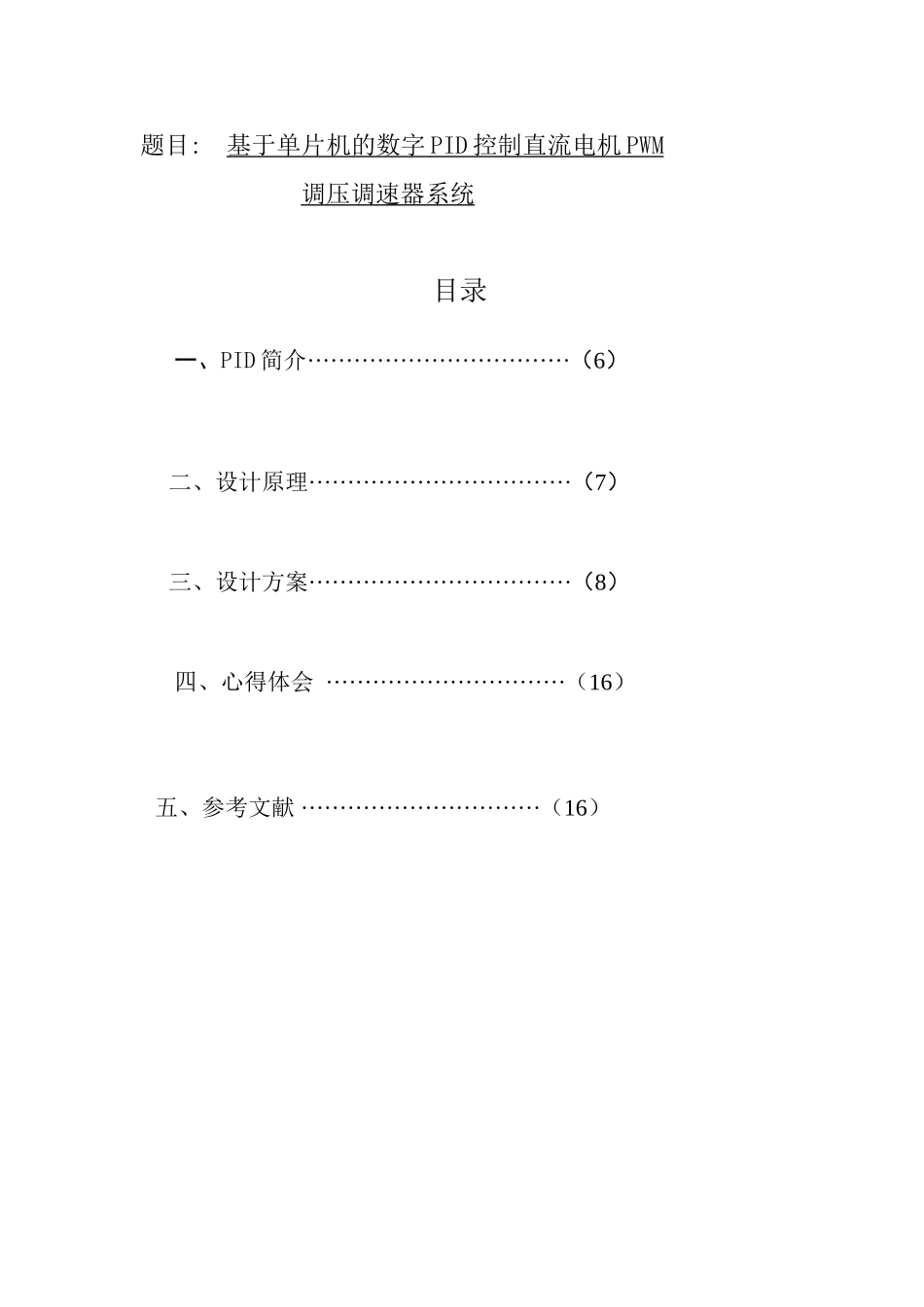

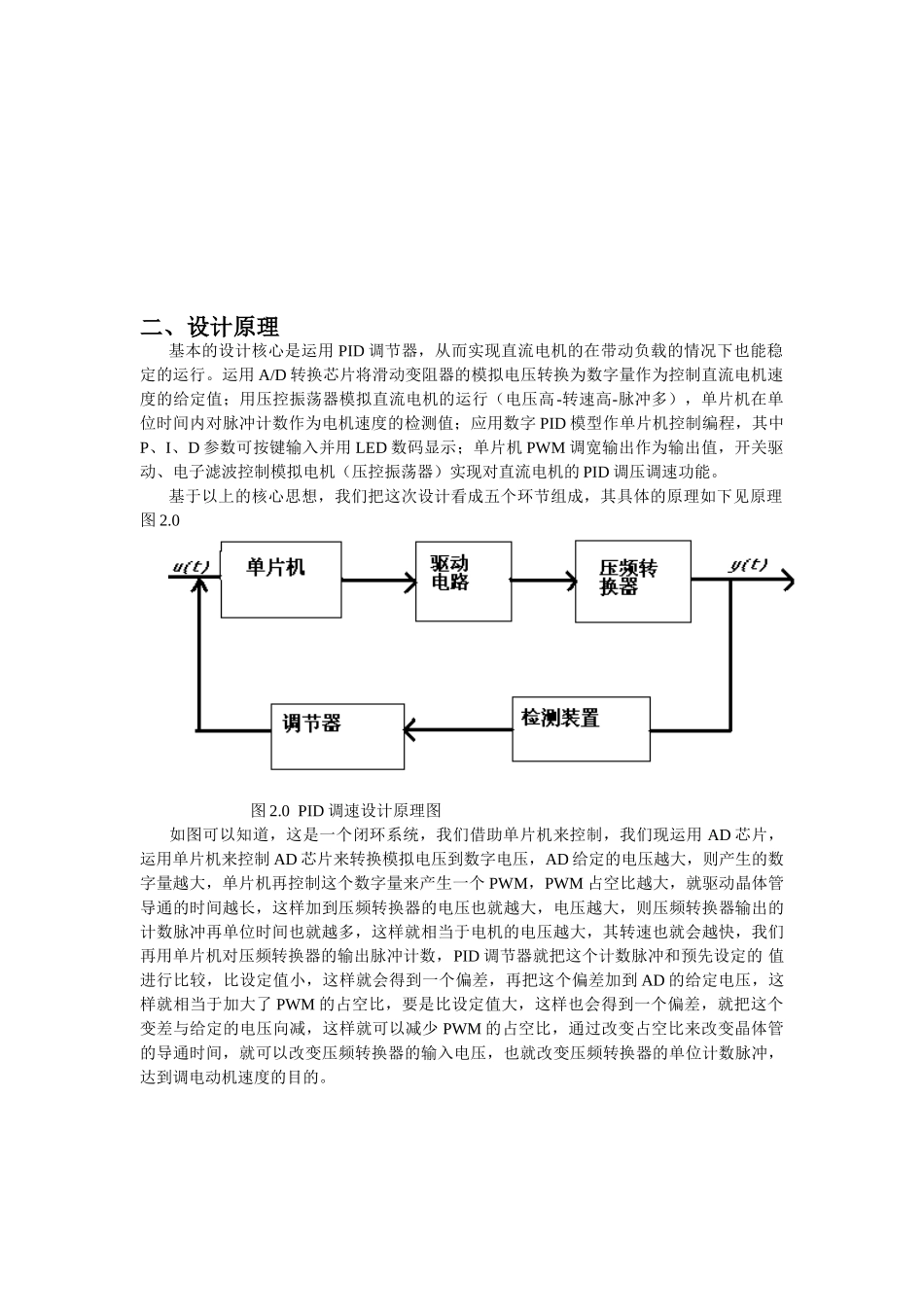

题目: 基于单片机的数字 PID 控制直流电机 PWM 调压调速器系统目录一、PID 简介··································（6） 二、设计原理··································（7） 三、设计方案··································（8）四、心得体会 ·······························（16） 五、参考文献 ·······························（16）一、PID 简介 PID（比例积分微分）是一个数学物理术语。PID 控制器的参数整定是控制系统设计的核心内容。它是根据被 控过程的特性确定 PID 控制器的比例系数、积分时间和微分时间的大小。PID 控制器参数整定的方法很多，概括起来有两大类：一是理论计算整定法。它主要是 依据系统的数学模型，经过理论计算确定控制器参数。这种方法所得到的计算数据未必可以直接用，还必须通过工程实际进行调整和修改。二是工程整定方法，它主 要依赖工程经验，直接在控制系统的试验中进行，且方法简单、易于掌握，在工程实际中被广泛采纳。PID 控制器参数的工程整定方法，主要有临界比例法、反应 曲线法和衰减法。三种方法各有其特点，其共同点都是通过试验，然后根据工程经验公式对控制器参数进行整定。但无论采纳哪一种方法所得到的控制器参数，都需 要在实际运行中进行最后调整与完善。现在一般采纳的是临界比例法。利用该方法进行 PID 控制器参数的整定步骤如下：(1)首先预选择一个足够短的采样周期让系统工作；(2)仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡， 记下这时的比例放大系数和临界振荡周期；(3)在一定的控制度下通过公式计算得到 PID 控制器的参数。PID 控制器问世至今已有近 70 年历史，它 以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的 其它技术难以采纳时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用 PID 控制技术最为方便。即当我们不完全了解一个系统和被控对象，或 不能通过有效的测量手段来获得系统参数时，最适合用PID 控制技术。PID 控制，实际中也有 PI 和 PD 控制。PID 控制器就是根据系统的误差，利用比例、 积分、微分计算...
