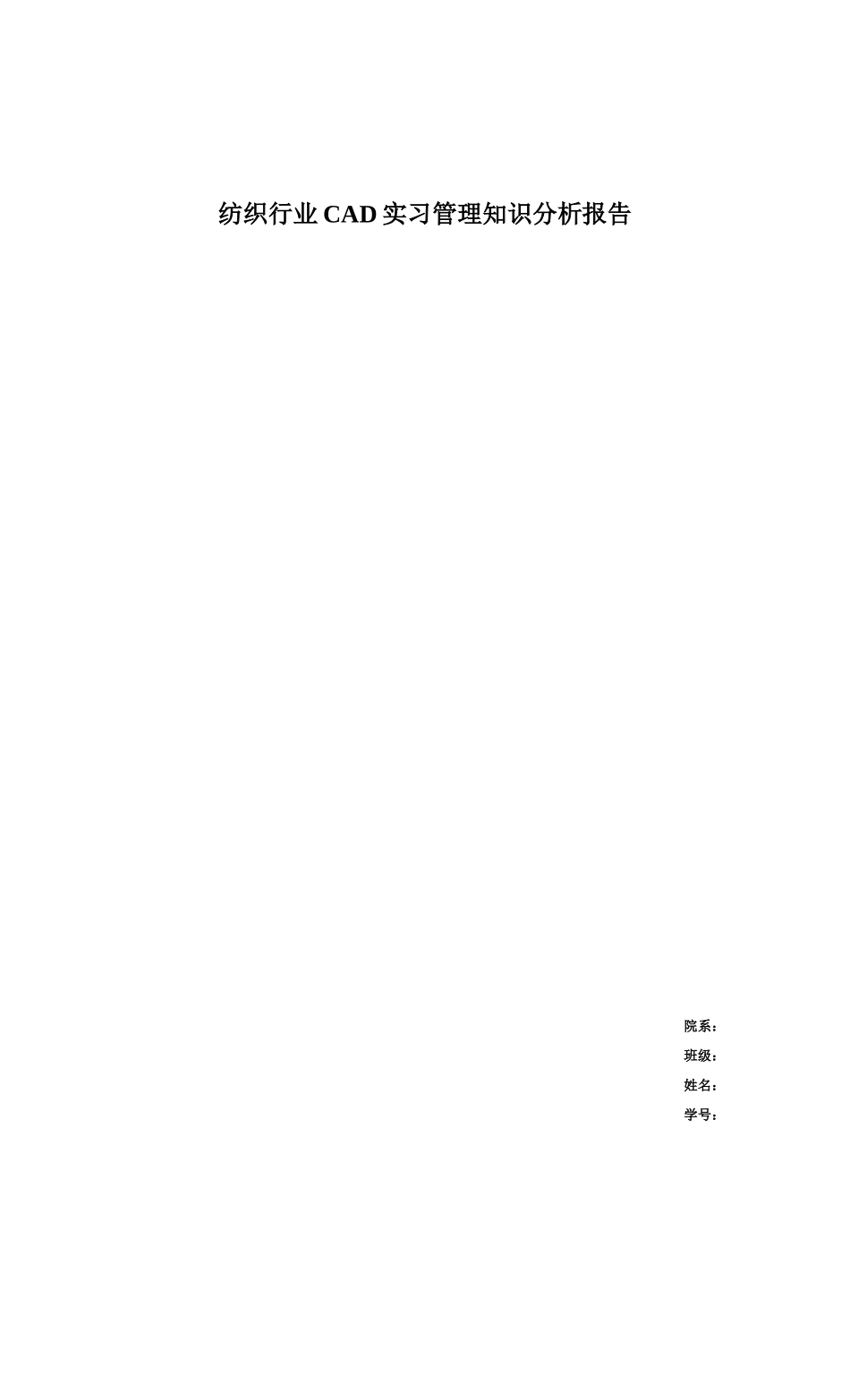

纺织行业CAD实习管理知识分析报告

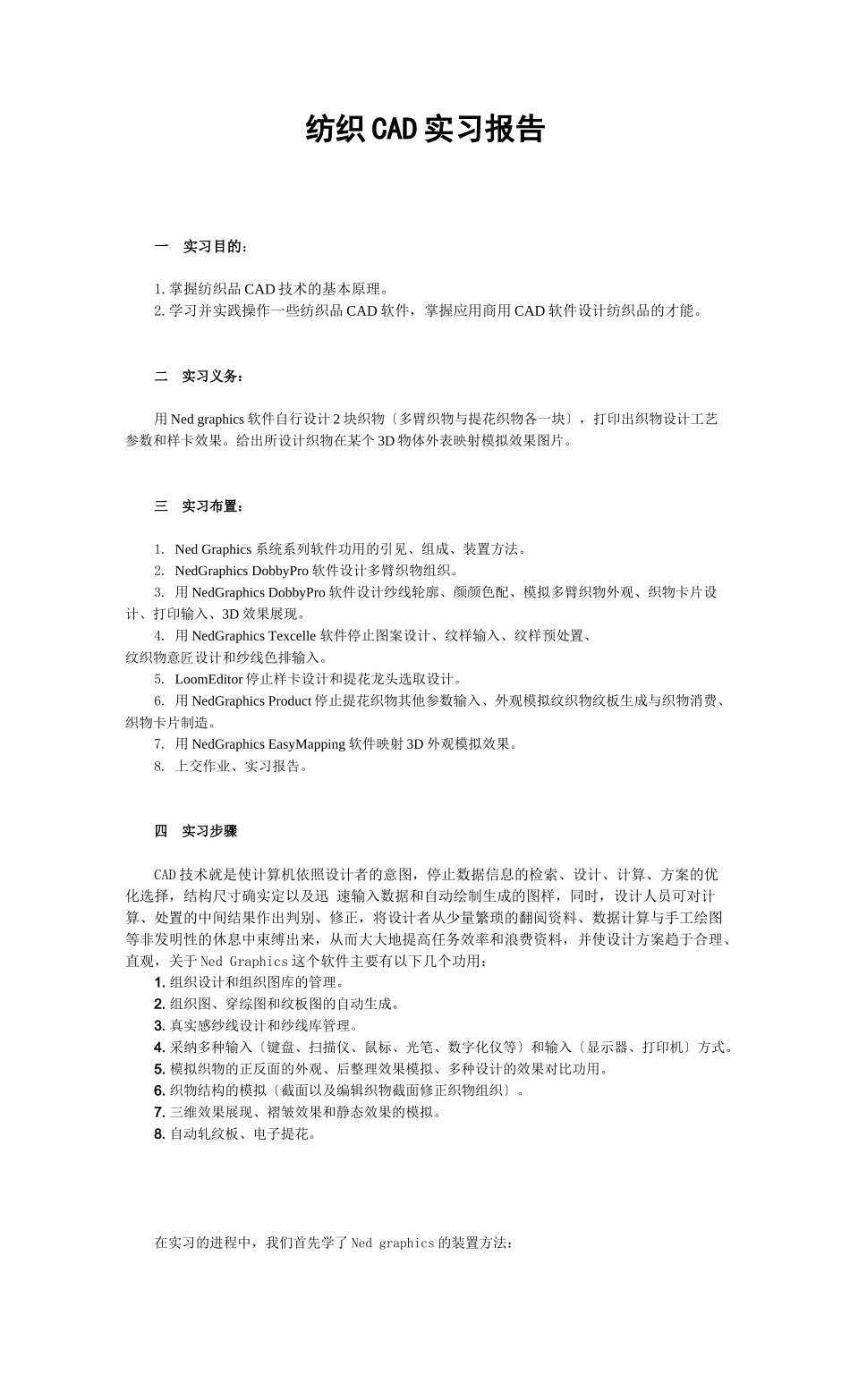

纺织行业 CAD 实习管理知识分析报告院系：班级：姓名：学号：纺织 CAD 实习报告一 实习目的：1.掌握纺织品 CAD 技术的基本原理。2.学习并实践操作一些纺织品 CAD 软件，掌握应用商用 CAD 软件设计纺织品的才能。二 实习义务：用 Ned graphics 软件自行设计 2 块织物〔多臂织物与提花织物各一块〕，打印出织物设计工艺参数和样卡效果。给出所设计织物在某个 3D 物体外表映射模拟效果图片。三 实习布置：1. Ned Graphics 系统系列软件功用的引见、组成、装置方法。 2. NedGraphics DobbyPro 软件设计多臂织物组织。 3. 用 NedGraphics DobbyPro 软件设计纱线轮廓、颜颜色配、模拟多臂织物外观、织物卡片设计、打印输入、3D 效果展现。4. 用 NedGraphics Texcelle 软件停止图案设计、纹样输入、纹样预处置、纹织物意匠设计和纱线色排输入。 5. LoomEditor 停止样卡设计和提花龙头选取设计。 6. 用 NedGraphics Product 停止提花织物其他参数输入、外观模拟纹织物纹板生成与织物消费、织物卡片制造。 7. 用 NedGraphics EasyMapping 软件映射 3D 外观模拟效果。 8. 上交作业、实习报告。四 实习步骤CAD 技术就是使计算机依照设计者的意图，停止数据信息的检索、设计、计算、方案的优化选择，结构尺寸确实定以及迅 速输入数据和自动绘制生成的图样，同时，设计人员可对计算、处置的中间结果作出判别、修正，将设计者从少量繁琐的翻阅资料、数据计算与手工绘图等非发明性的休息中束缚出来，从而大大地提高任务效率和浪费资料，并使设计方案趋于合理、直观，关于 Ned Graphics 这个软件主要有以下几个功用：1. 组织设计和组织图库的管理。2. 组织图、穿综图和纹板图的自动生成。3. 真实感纱线设计和纱线库管理。4. 采纳多种输入〔键盘、扫描仪、鼠标、光笔、数字化仪等〕和输入〔显示器、打印机〕方式。5. 模拟织物的正反面的外观、后整理效果模拟、多种设计的效果对比功用。6. 织物结构的模拟〔截面以及编辑织物截面修正织物组织〕。7. 三维效果展现、褶皱效果和静态效果的模拟。8. 自动轧纹板、电子提花。在实习的进程中，我们首先学了 Ned graphics 的装置方法：〔图一〕1.首先点击基本装置，包括如下套件：〔图二〕依照自上而下的顺序，区分装置 4 个软件包：CWxxMicrosoft_DirectXxx9.0xxUS ：装置 Microsoft DirectX 9.0 组件CWxxMicrosoft_dotnetfxx2.0xxUSCWxxMic...
