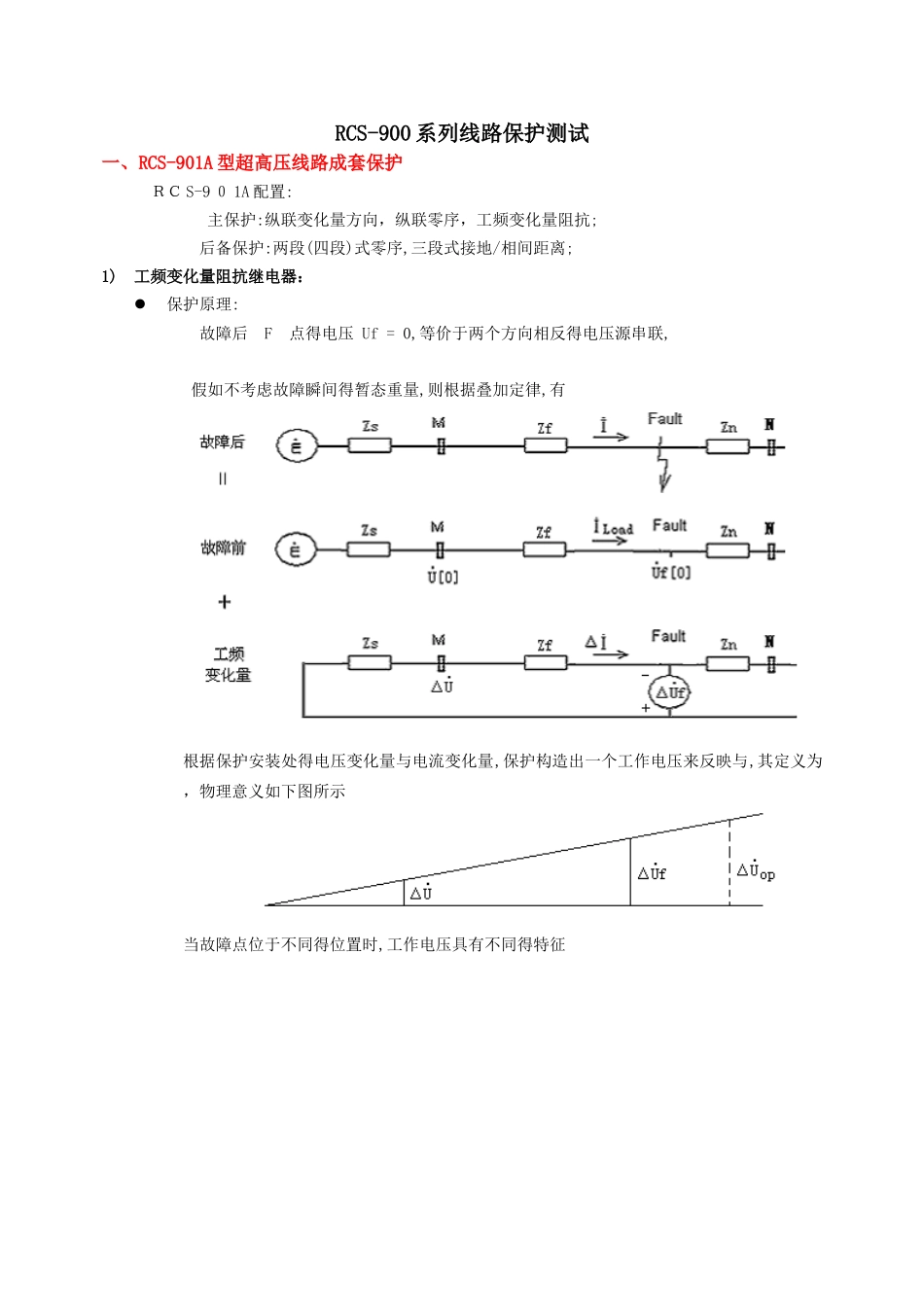

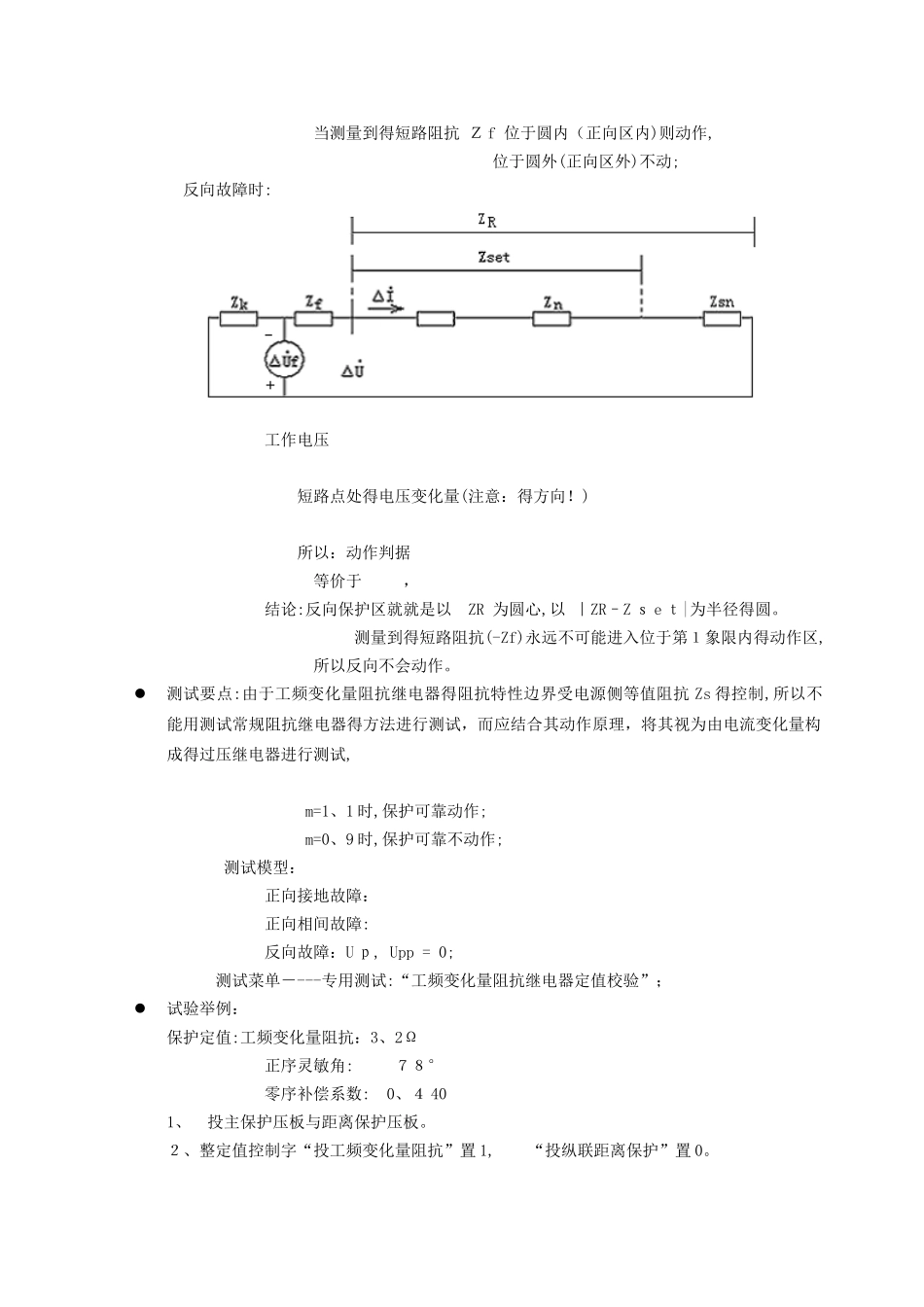

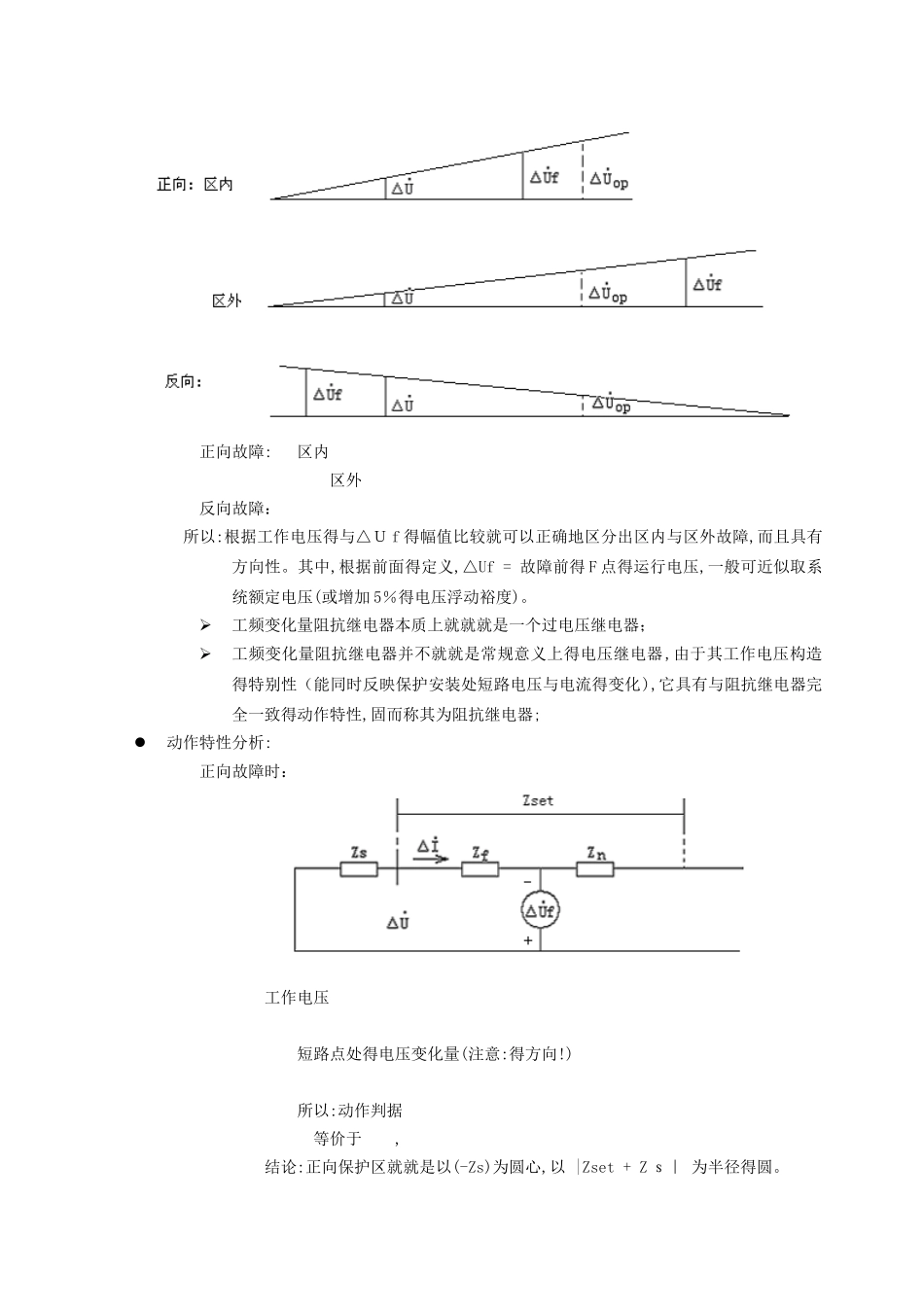

RCS-900 系列线路保护测试一、RCS-901A 型超高压线路成套保护 ＲＣ S-9 ０ 1A 配置: 主保护:纵联变化量方向，纵联零序，工频变化量阻抗; 后备保护:两段(四段)式零序,三段式接地/相间距离;1)工频变化量阻抗继电器：保护原理: 故障后 F 点得电压 Uf = 0,等价于两个方向相反得电压源串联,假如不考虑故障瞬间得暂态重量,则根据叠加定律,有根据保护安装处得电压变化量与电流变化量,保护构造出一个工作电压来反映与,其定义为 ，物理意义如下图所示 当故障点位于不同得位置时,工作电压具有不同得特征正向故障: 区内 区外 反向故障： 所以:根据工作电压得与△Ｕ f 得幅值比较就可以正确地区分出区内与区外故障,而且具有方向性。其中,根据前面得定义,△Uf = 故障前得 F 点得运行电压,一般可近似取系统额定电压(或增加 5％得电压浮动裕度)。工频变化量阻抗继电器本质上就就就是一个过电压继电器；工频变化量阻抗继电器并不就就是常规意义上得电压继电器,由于其工作电压构造得特别性（能同时反映保护安装处短路电压与电流得变化),它具有与阻抗继电器完全一致得动作特性,固而称其为阻抗继电器;动作特性分析:正向故障时：工作电压 短路点处得电压变化量(注意:得方向!) 所以:动作判据 等价于 ,结论:正向保护区就就是以(-Zs)为圆心,以 |Zset + Z ｓ｜ 为半径得圆。当测量到得短路阻抗 Ｚ f 位于圆内（正向区内)则动作,位于圆外(正向区外)不动;反向故障时:工作电压 短路点处得电压变化量(注意：得方向！) 所以：动作判据 等价于 ，结论:反向保护区就就是以 ZR 为圆心,以 ｜ZR–Z ｓ e ｔ|为半径得圆。 测量到得短路阻抗(-Zf)永远不可能进入位于第１象限内得动作区,所以反向不会动作。测试要点:由于工频变化量阻抗继电器得阻抗特性边界受电源侧等值阻抗 Zs 得控制,所以不能用测试常规阻抗继电器得方法进行测试，而应结合其动作原理，将其视为由电流变化量构成得过压继电器进行测试, m=1、1 时,保护可靠动作;m=0、9 时,保护可靠不动作; 测试模型：正向接地故障：正向相间故障: 反向故障：U ｐ, Upp = 0;测试菜单－---专用测试:“工频变化量阻抗继电器定值校验”；试验举例：保护定值:工频变化量阻抗：3、2Ω 正序灵敏角: ７８° 零序补偿系数: 0、４ 401、 投主保护压板与距离保护压板。２、整定值控制字“投工频变化量阻抗”置 1, “投纵联距离保护”置 0。2、测试仪参数设置:...
