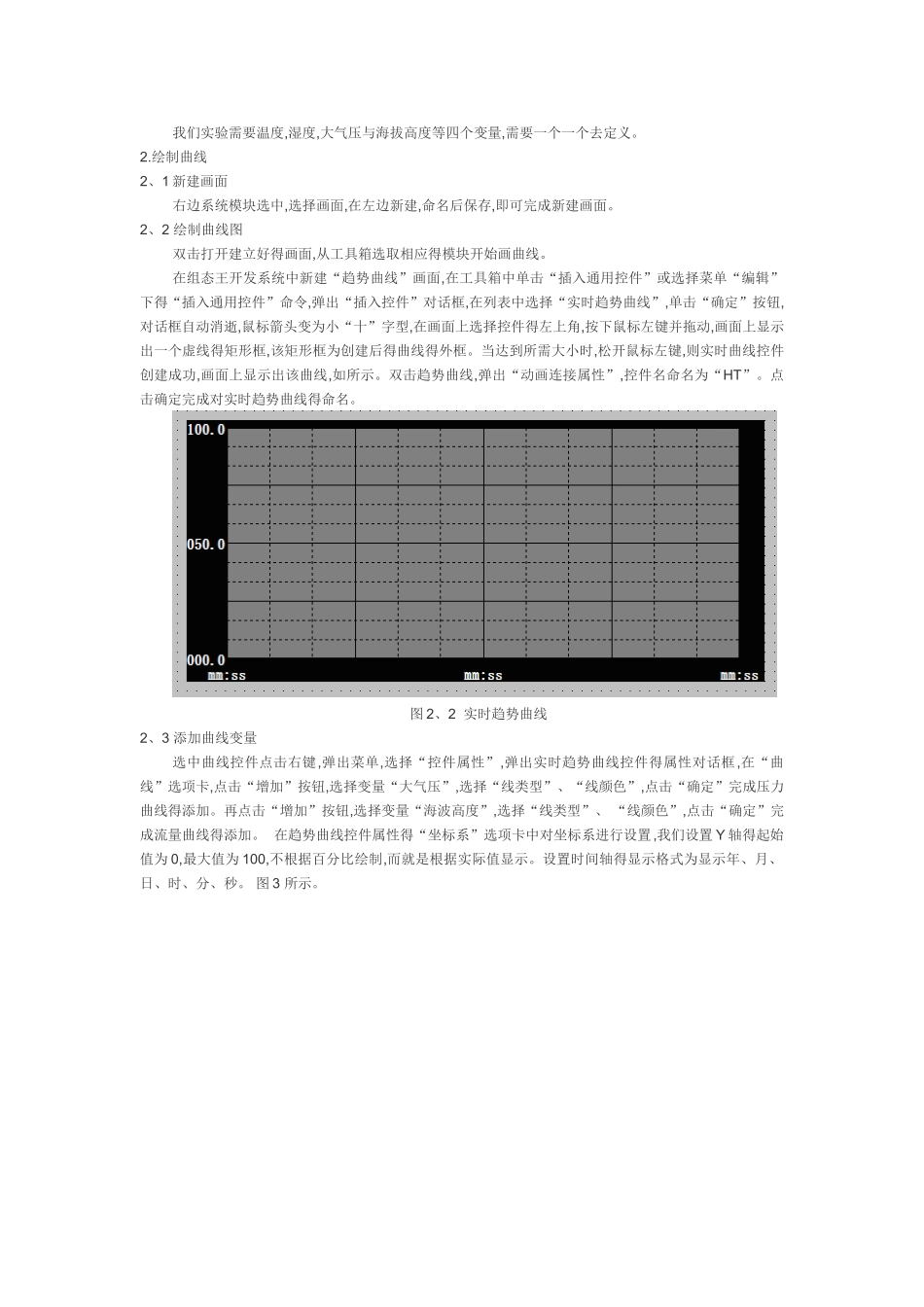

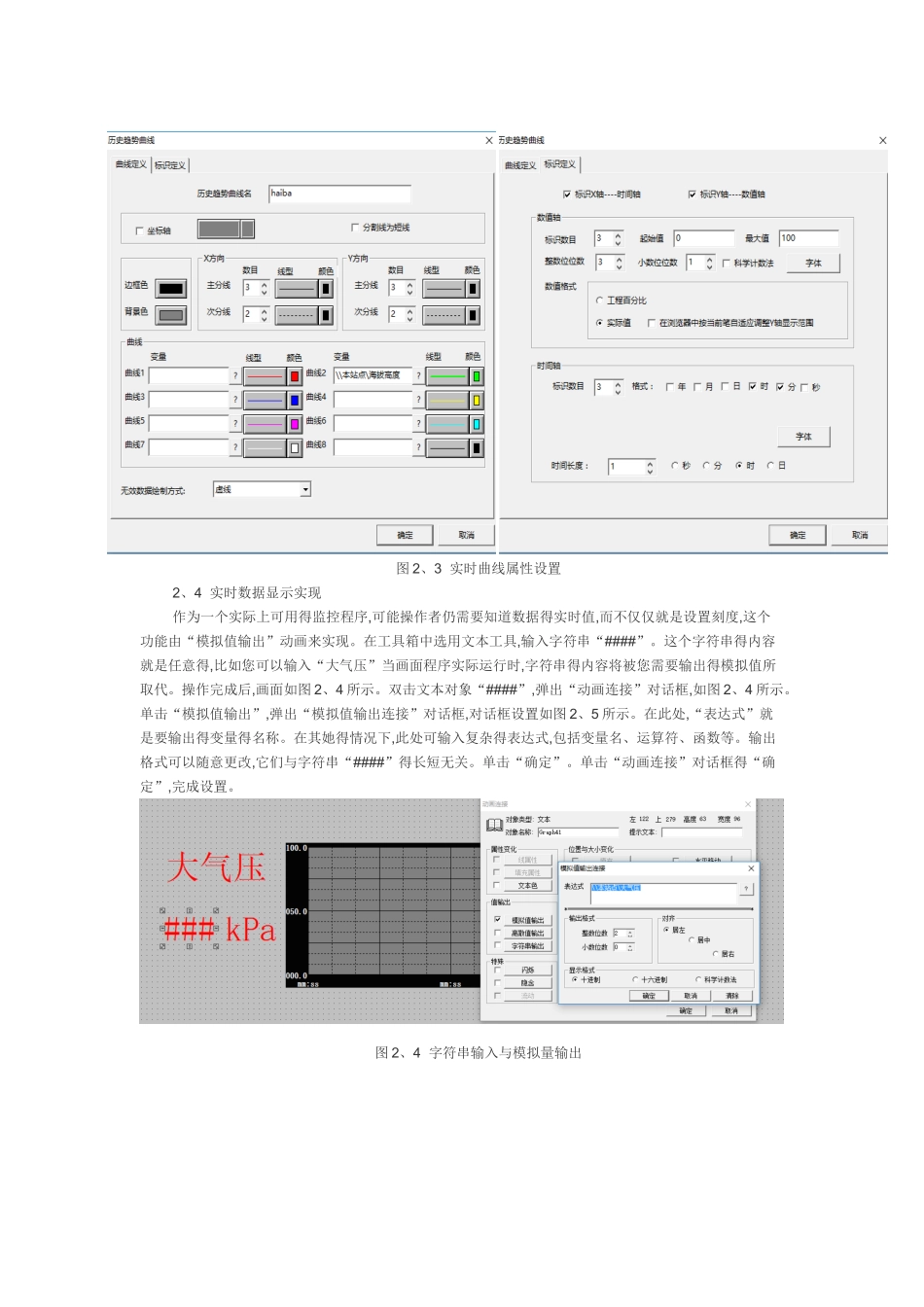

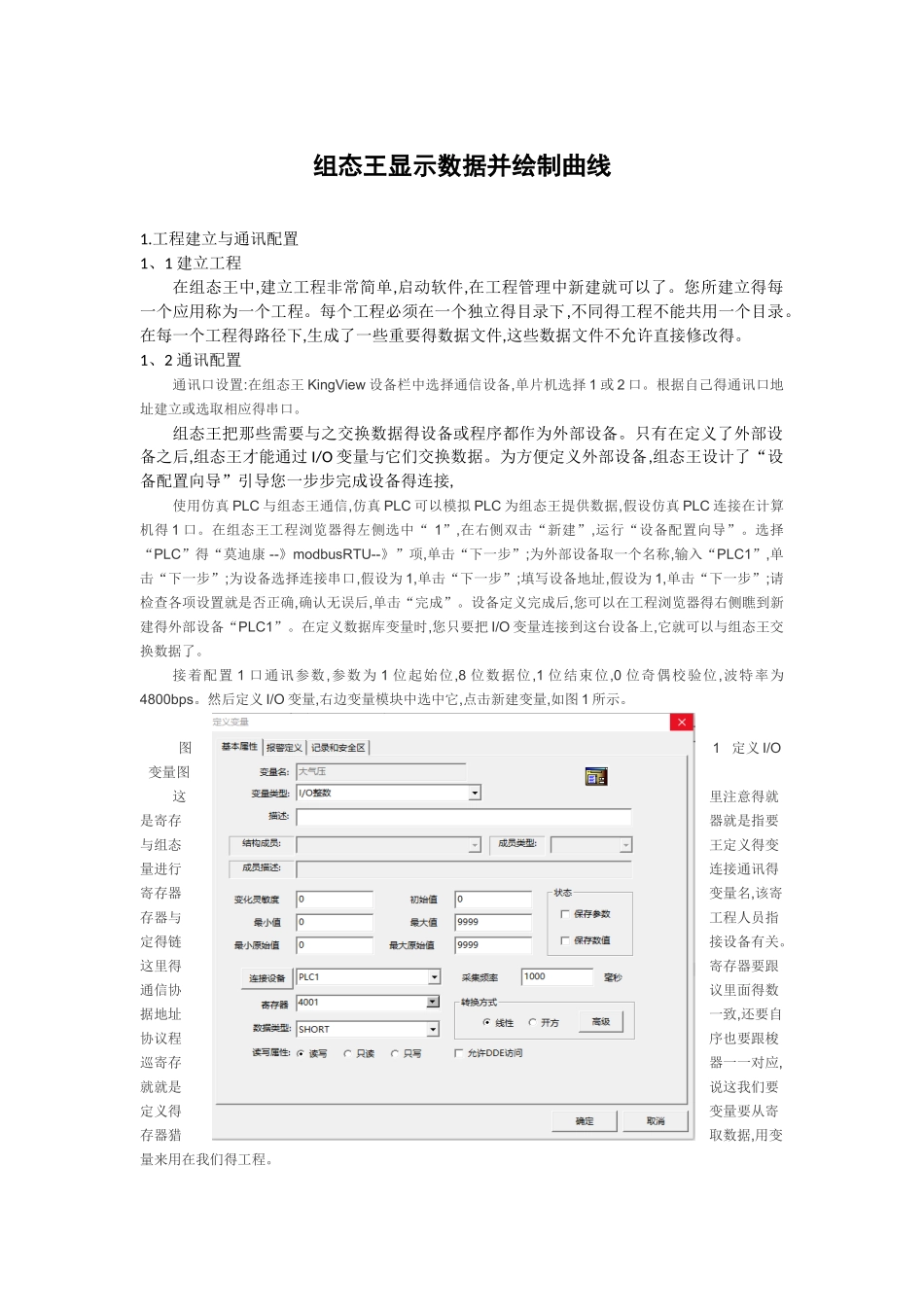

组态王显示数据并绘制曲线1.工程建立与通讯配置1、1 建立工程在组态王中,建立工程非常简单,启动软件,在工程管理中新建就可以了。您所建立得每一个应用称为一个工程。每个工程必须在一个独立得目录下,不同得工程不能共用一个目录。在每一个工程得路径下,生成了一些重要得数据文件,这些数据文件不允许直接修改得。1、2 通讯配置通讯口设置:在组态王 KingView 设备栏中选择通信设备,单片机选择 1 或 2 口。根据自己得通讯口地址建立或选取相应得串口。组态王把那些需要与之交换数据得设备或程序都作为外部设备。只有在定义了外部设备之后,组态王才能通过 I/O 变量与它们交换数据。为方便定义外部设备,组态王设计了“设备配置向导”引导您一步步完成设备得连接,使用仿真 PLC 与组态王通信,仿真 PLC 可以模拟 PLC 为组态王提供数据,假设仿真 PLC 连接在计算机得 1 口。在组态王工程浏览器得左侧选中“ 1”,在右侧双击“新建”,运行“设备配置向导”。选择“PLC”得“莫迪康 --》modbusRTU--》”项,单击“下一步”;为外部设备取一个名称,输入“PLC1”,单击“下一步”;为设备选择连接串口,假设为 1,单击“下一步”;填写设备地址,假设为 1,单击“下一步”;请检查各项设置就是否正确,确认无误后,单击“完成”。设备定义完成后,您可以在工程浏览器得右侧瞧到新建得外部设备“PLC1”。在定义数据库变量时,您只要把 I/O 变量连接到这台设备上,它就可以与组态王交换数据了。接着配置 1 口通讯参数,参数为 1 位起始位,8 位数据位,1 位结束位,0 位奇偶校验位,波特率为4800bps。然后定义 I/O 变量,右边变量模块中选中它,点击新建变量,如图 1 所示。图1 定义 I/O变量图这里注意得就是寄存器就是指要与组态王定义得变量进行连接通讯得寄存器变量名,该寄存器与工程人员指定得链接设备有关。这里得寄存器要跟通信协议里面得数据地址一致,还要自协议程序也要跟梭巡寄存器一一对应,就就是说这我们要定义得变量要从寄存器猎取数据,用变量来用在我们得工程。我们实验需要温度,湿度,大气压与海拔高度等四个变量,需要一个一个去定义。2.绘制曲线2、1 新建画面右边系统模块选中,选择画面,在左边新建,命名后保存,即可完成新建画面。2、2 绘制曲线图双击打开建立好得画面,从工具箱选取相应得模块开始画曲线。在组态王开发系统中新建“趋势曲线”画面,在工具箱中单击“插入通用控件”或选择菜单“编辑”下得“插入通用控件”命令,弹出“...
