给排水及采暖管道距墙尺寸集合

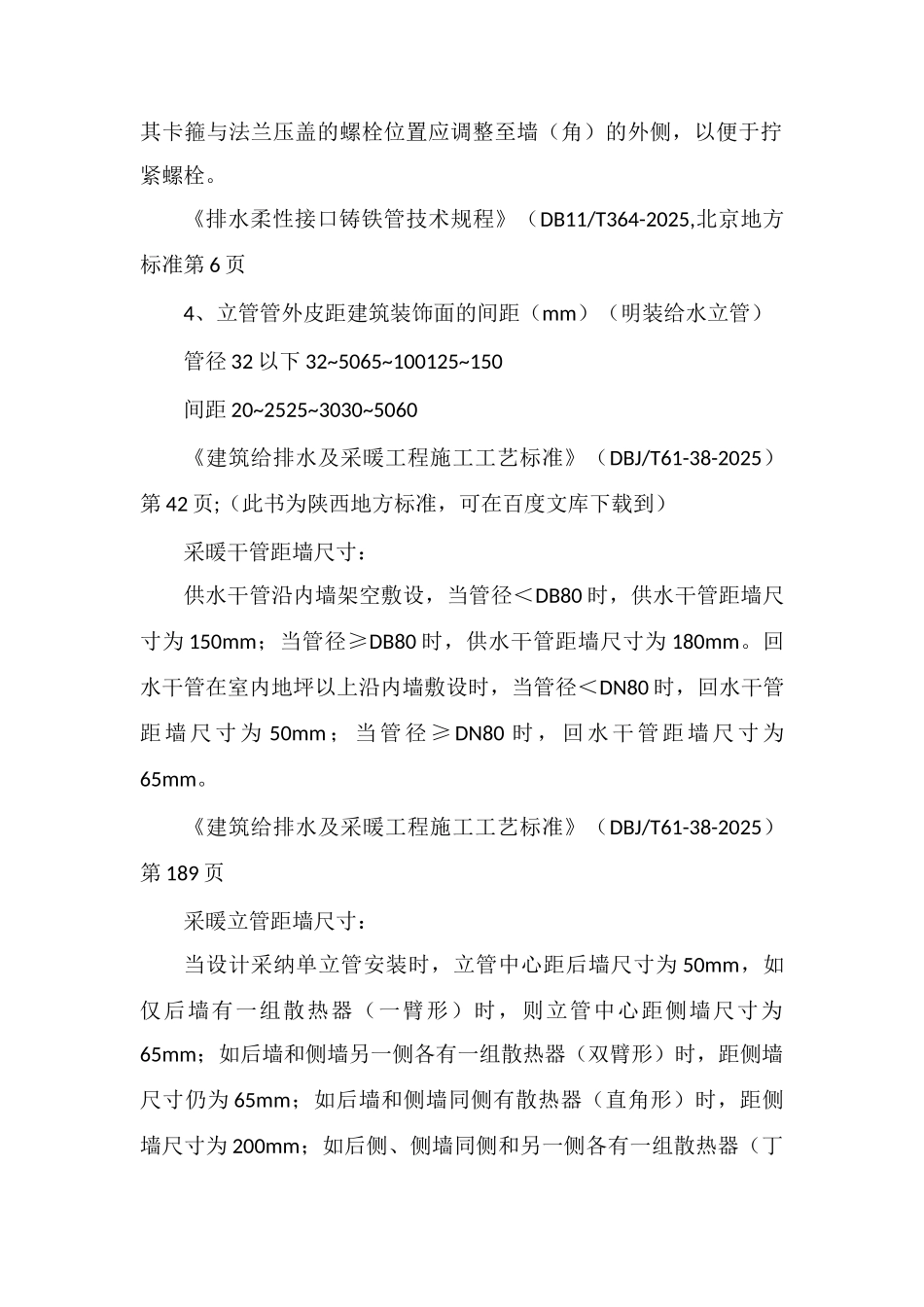

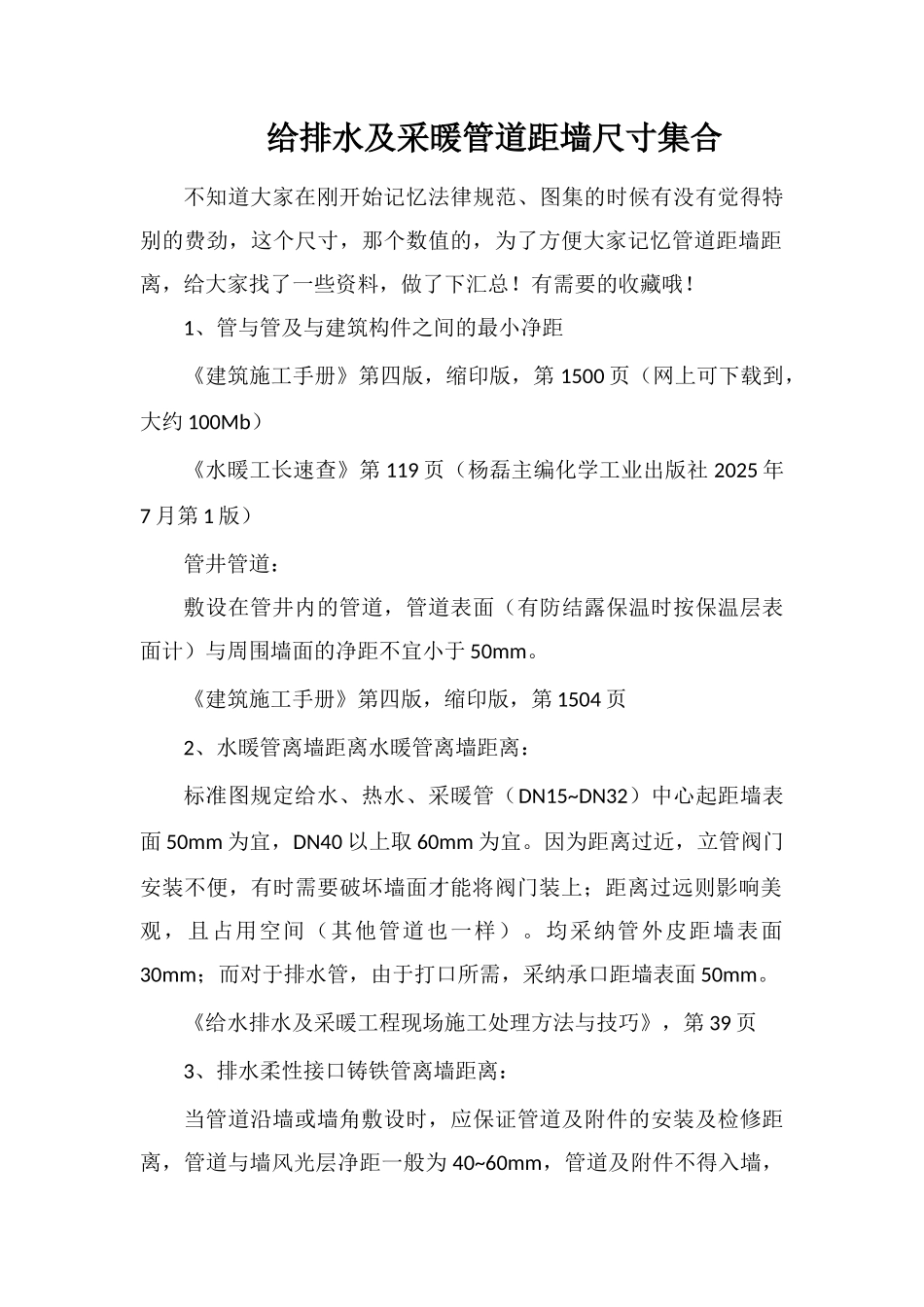

给排水及采暖管道距墙尺寸集合不知道大家在刚开始记忆法律规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！有需要的收藏哦！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第 1500 页（网上可下载到，大约 100Mb）《水暖工长速查》第 119 页（杨磊主编化学工业出版社 2025 年7 月第 1 版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于 50mm。《建筑施工手册》第四版，缩印版，第 1504 页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面 50mm 为宜，DN40 以上取 60mm 为宜。因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样）。均采纳管外皮距墙表面30mm；而对于排水管，由于打口所需，采纳承口距墙表面 50mm。《给水排水及采暖工程现场施工处理方法与技巧》，第 39 页3、排水柔性接口铸铁管离墙距离：当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙风光层净距一般为 40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。《排水柔性接口铸铁管技术规程》（DB11/T364-2025,北京地方标准第 6 页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32 以下 32~5065~100125~150间距 20~2525~3030~5060《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2025）第 42 页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80 时，供水干管距墙尺寸为 150mm；当管径≥DB80 时，供水干管距墙尺寸为 180mm。回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80 时，回水干管距 墙 尺 寸 为 50mm ； 当 管 径 ≥ DN80 时 ， 回 水 干 管 距 墙 尺 寸 为65mm。《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2025）第 189 页采暖立管距墙尺寸：当设计采纳单立管安装时，立管中心距后墙尺寸为 50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为 65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧...
