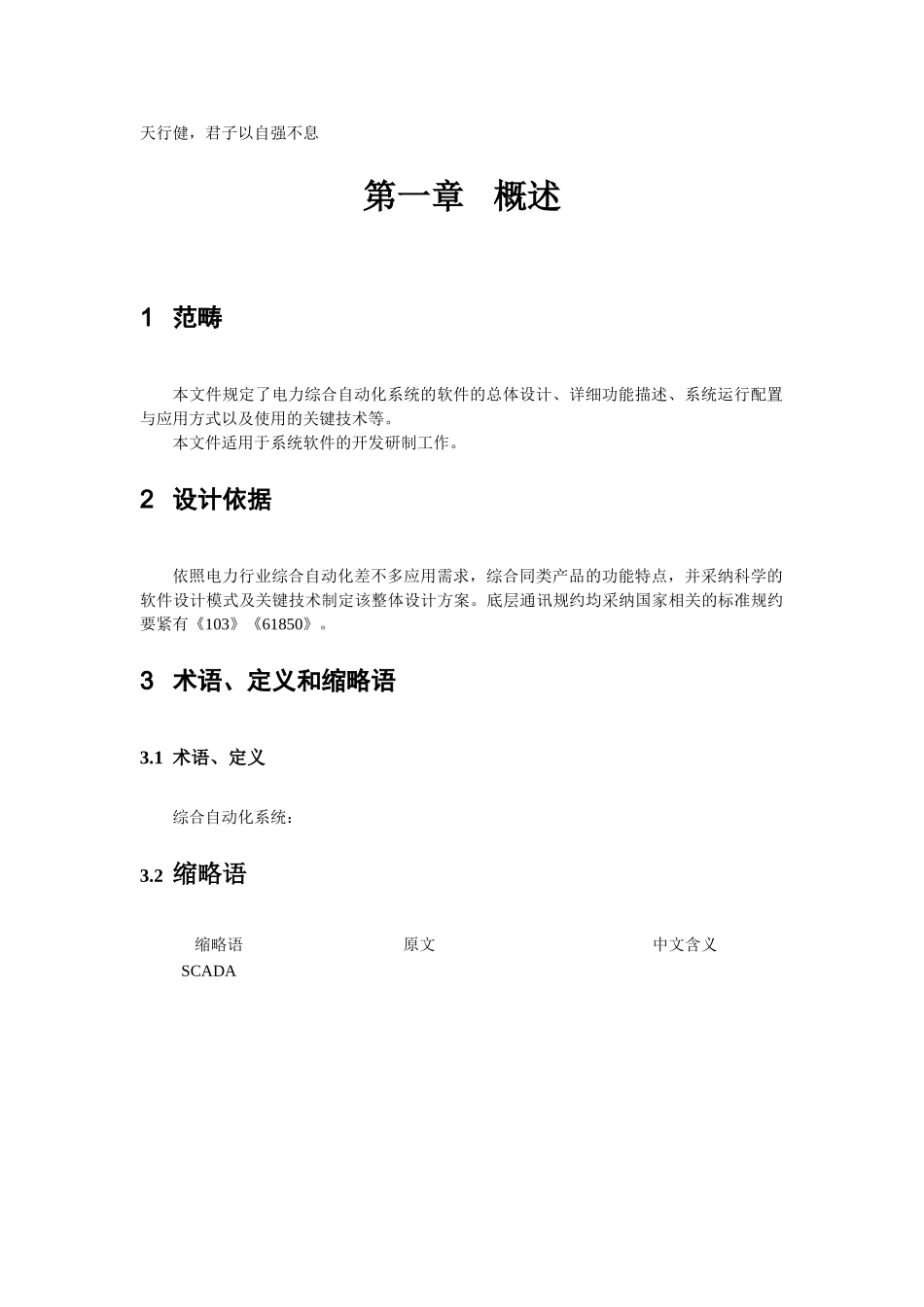

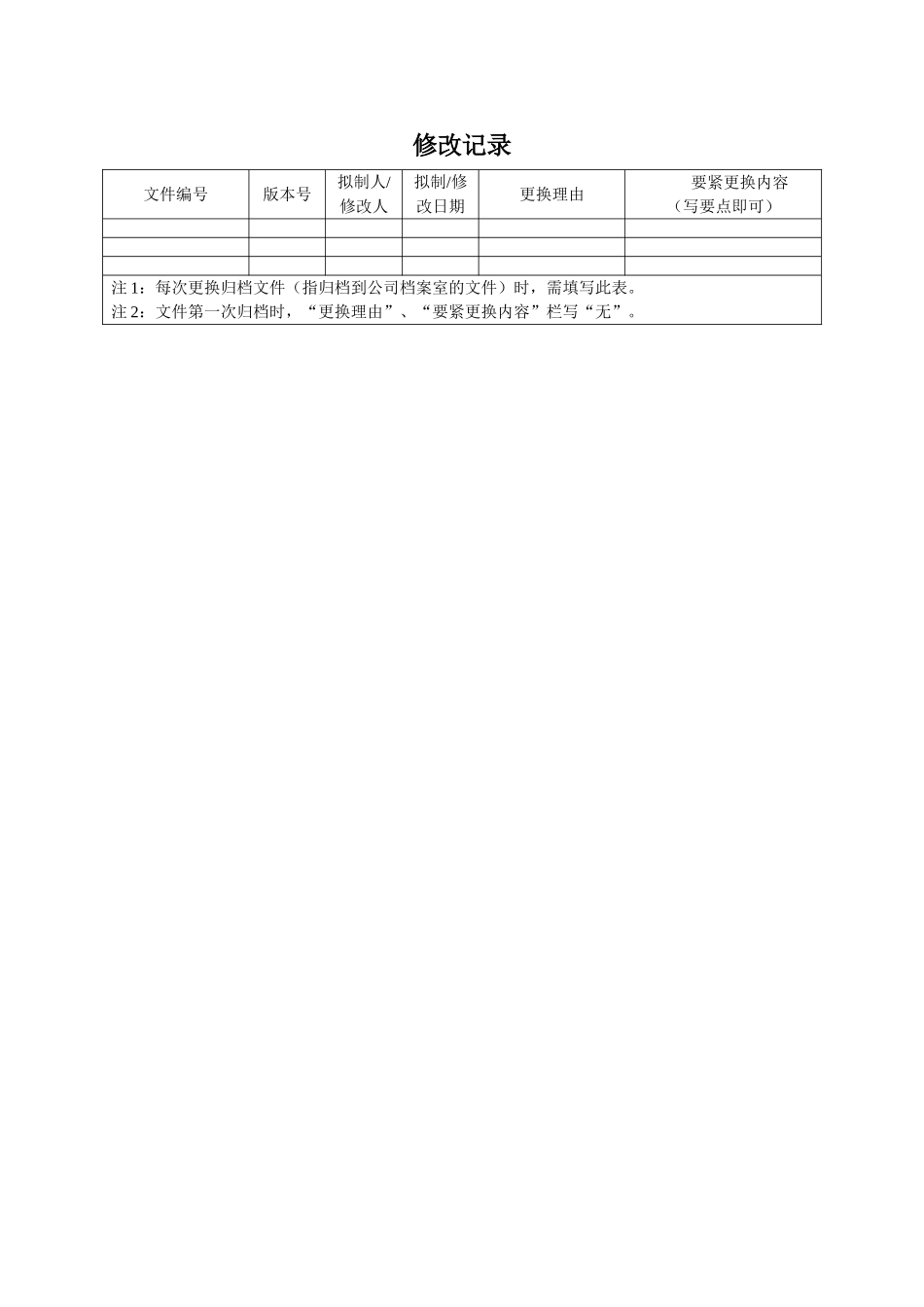

综合自动化系统整体设计方案 技术文件名称：综合自动化系统总体设计方案 技术文件编号： 版 本：V1.0 共 页(包括封面) 拟 制 审 核 会 签 标准化 批 准 修改记录文件编号版本号拟制人/修改人拟制/修改日期更换理由要紧更换内容（写要点即可）注 1：每次更换归档文件（指归档到公司档案室的文件）时，需填写此表。注 2：文件第一次归档时，“更换理由”、“要紧更换内容”栏写“无”。天行健，君子以自强不息第一章概述1 范畴本文件规定了电力综合自动化系统的软件的总体设计、详细功能描述、系统运行配置与应用方式以及使用的关键技术等。本文件适用于系统软件的开发研制工作。2 设计依据依照电力行业综合自动化差不多应用需求，综合同类产品的功能特点，并采纳科学的软件设计模式及关键技术制定该整体设计方案。底层通讯规约均采纳国家相关的标准规约要紧有《103》《61850》。3 术语、定义和缩略语3.1 术语、定义综合自动化系统： 3.2 缩略语缩略语原文中文含义SCADA第二章系统总体设计1 目标综合自动化系统的设计与实现，旨在为电力行业各类终端生产商提供一个稳固，方便，高效的上位机监控系统的二次开发环境。同时提供高自由度的功能扩展接口。2 系统体系结构综合自动化系统的网络体系结构如下：以上图示代表该系统的逻辑体系结构，在物理结构上，某些节点能够合并或者拆分。2.1 业务服务器在上述体系结构中的座席和班长席的外框架采纳 C/S 的模式（内部的业务、工单处理采纳 B/S），由业务服务器承担 S 端的工作。此外，初期设定该服务器还要承担业务加载的工作，即当业务生成环境生成相关企业业务中间文件后，上传至该服务器，由编译软件根据相应的系统环境生成相应的业务页面，同时加载至各个 WEB 服务器上。2.2 WEB 服务器WEB 服务器承载运行所有的业务，座席通过座席软件的内嵌扫瞄器从 WEB 服务器猎取相关业务的页面进行日常的业务处理和工单处理。WEB 服务器依照其处理能力和搭载的座席个数进行扩充。与下面所描述的企业 WEB 服务器不同，WEB 服务器只是供座席进行 WEB 访问使用。2.3 企业 WEB 服务器＋数据接口与企业自身相关的呼叫中心运营数据、服务指标数据、客户投诉等一些企业关怀的内容，能够通过企业 WEB 服务器进行访问猎取。另外企业如需修改的某些信息，也可通过WEB 修改。数据接口用于企业一些信息与呼叫中心外包业务系统数据的同步。2.4 报表统计分析服务器运营商日...
