自动化仪表安装概述

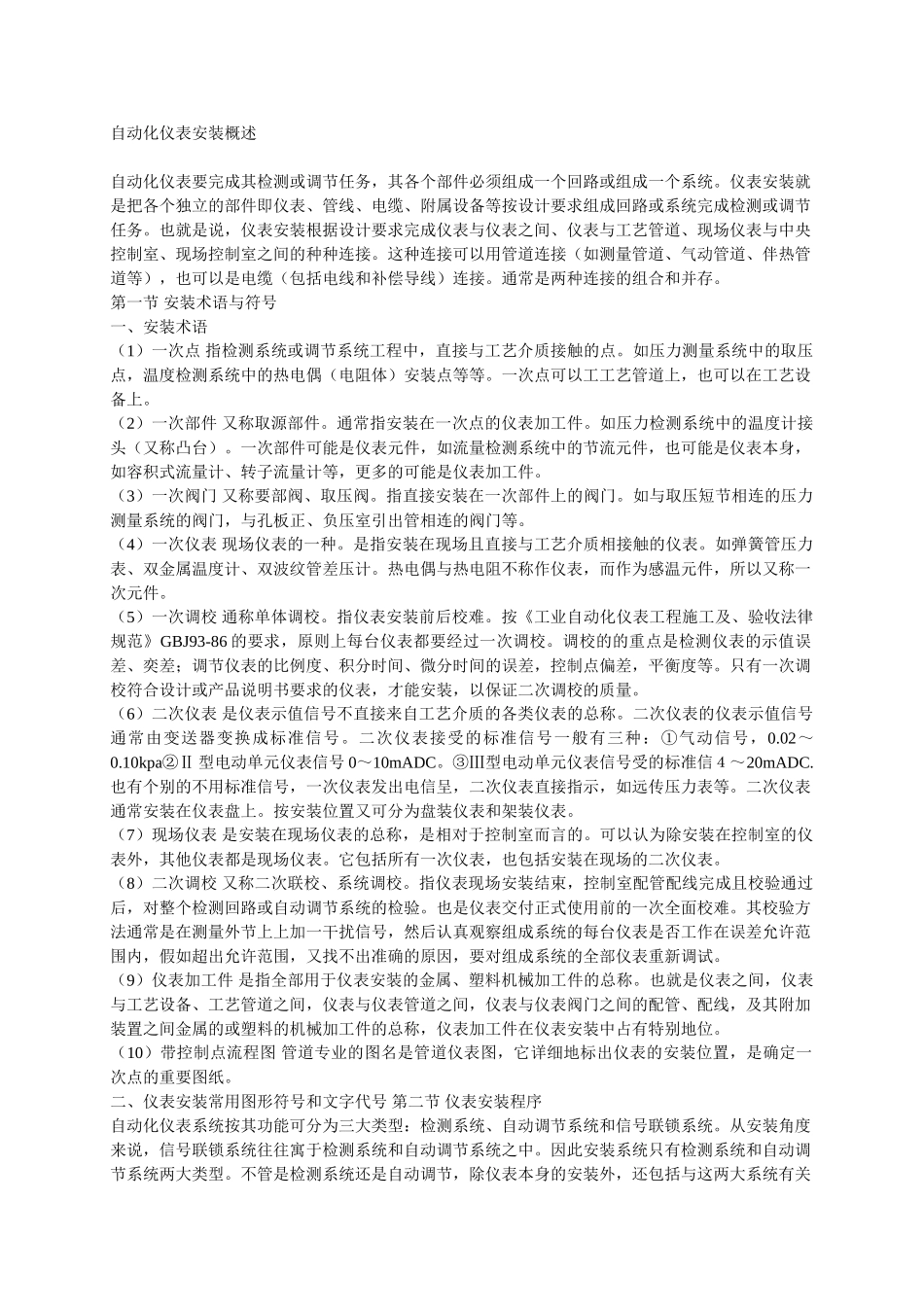

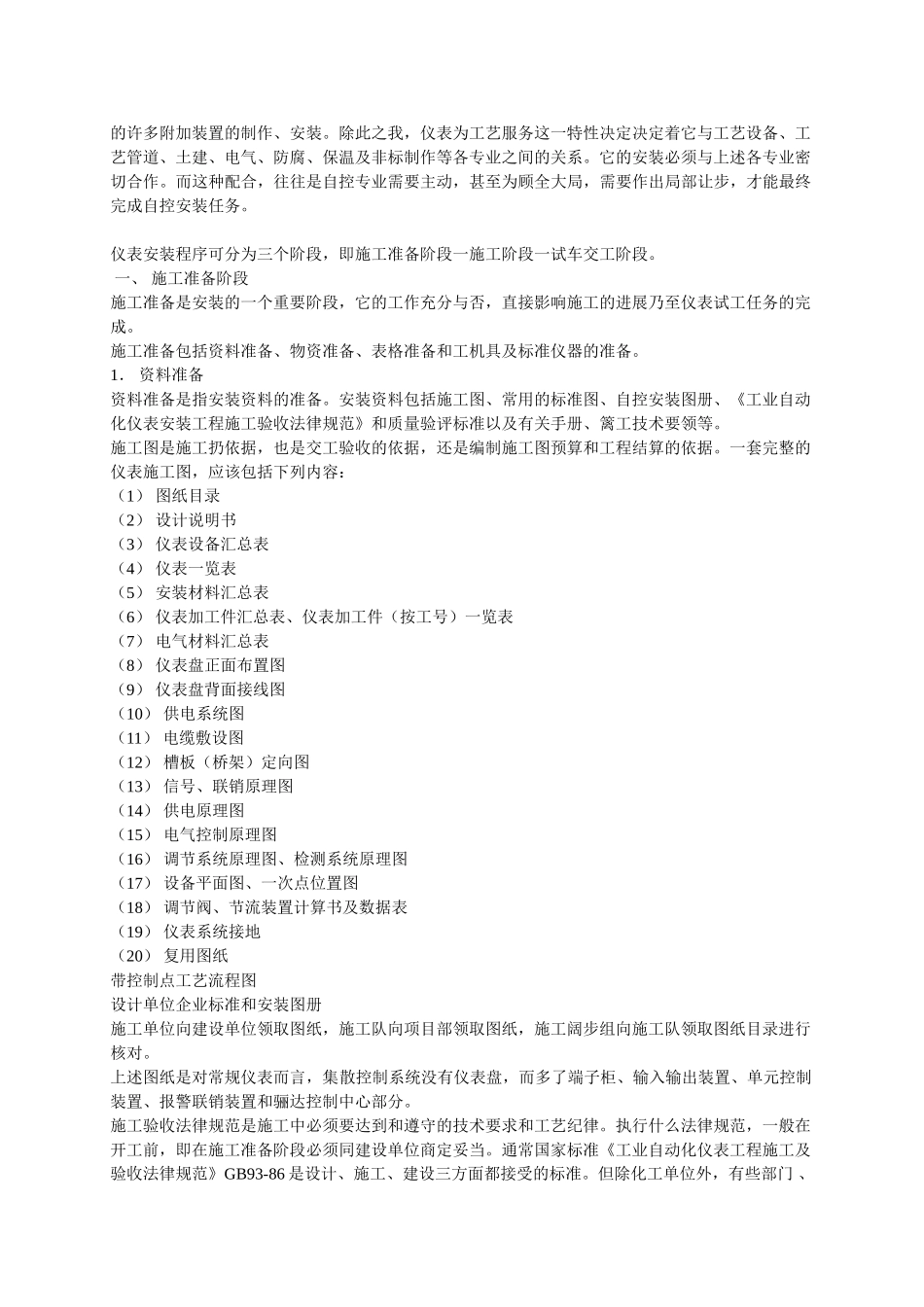

自动化仪表安装概述 自动化仪表要完成其检测或调节任务，其各个部件必须组成一个回路或组成一个系统。仪表安装就是把各个独立的部件即仪表、管线、电缆、附属设备等按设计要求组成回路或系统完成检测或调节任务。也就是说，仪表安装根据设计要求完成仪表与仪表之间、仪表与工艺管道、现场仪表与中央控制室、现场控制室之间的种种连接。这种连接可以用管道连接（如测量管道、气动管道、伴热管道等），也可以是电缆（包括电线和补偿导线）连接。通常是两种连接的组合和并存。第一节 安装术语与符号一、安装术语（1）一次点 指检测系统或调节系统工程中，直接与工艺介质接触的点。如压力测量系统中的取压点，温度检测系统中的热电偶（电阻体）安装点等等。一次点可以工工艺管道上，也可以在工艺设备上。（2）一次部件 又称取源部件。通常指安装在一次点的仪表加工件。如压力检测系统中的温度计接头（又称凸台）。一次部件可能是仪表元件，如流量检测系统中的节流元件，也可能是仪表本身，如容积式流量计、转子流量计等，更多的可能是仪表加工件。（3）一次阀门 又称要部阀、取压阀。指直接安装在一次部件上的阀门。如与取压短节相连的压力测量系统的阀门，与孔板正、负压室引出管相连的阀门等。（4）一次仪表 现场仪表的一种。是指安装在现场且直接与工艺介质相接触的仪表。如弹簧管压力表、双金属温度计、双波纹管差压计。热电偶与热电阻不称作仪表，而作为感温元件，所以又称一次元件。（5）一次调校 通称单体调校。指仪表安装前后校难。按《工业自动化仪表工程施工及、验收法律规范》GBJ93-86 的要求，原则上每台仪表都要经过一次调校。调校的的重点是检测仪表的示值误差、奕差；调节仪表的比例度、积分时间、微分时间的误差，控制点偏差，平衡度等。只有一次调校符合设计或产品说明书要求的仪表，才能安装，以保证二次调校的质量。（6）二次仪表 是仪表示值信号不直接来自工艺介质的各类仪表的总称。二次仪表的仪表示值信号通常由变送器变换成标准信号。二次仪表接受的标准信号一般有三种：①气动信号，0.02～0.10kpa②Ⅱ 型电动单元仪表信号 0～10mADC。③Ⅲ型电动单元仪表信号受的标准信４～20mADC.也有个别的不用标准信号，一次仪表发出电信呈，二次仪表直接指示，如远传压力表等。二次仪表通常安装在仪表盘上。按安装位置又可分为盘装仪表和架装仪表。（7）现场仪表 是安装在现场仪表的总称，是相对于控制室而言的。可以认为除安...
