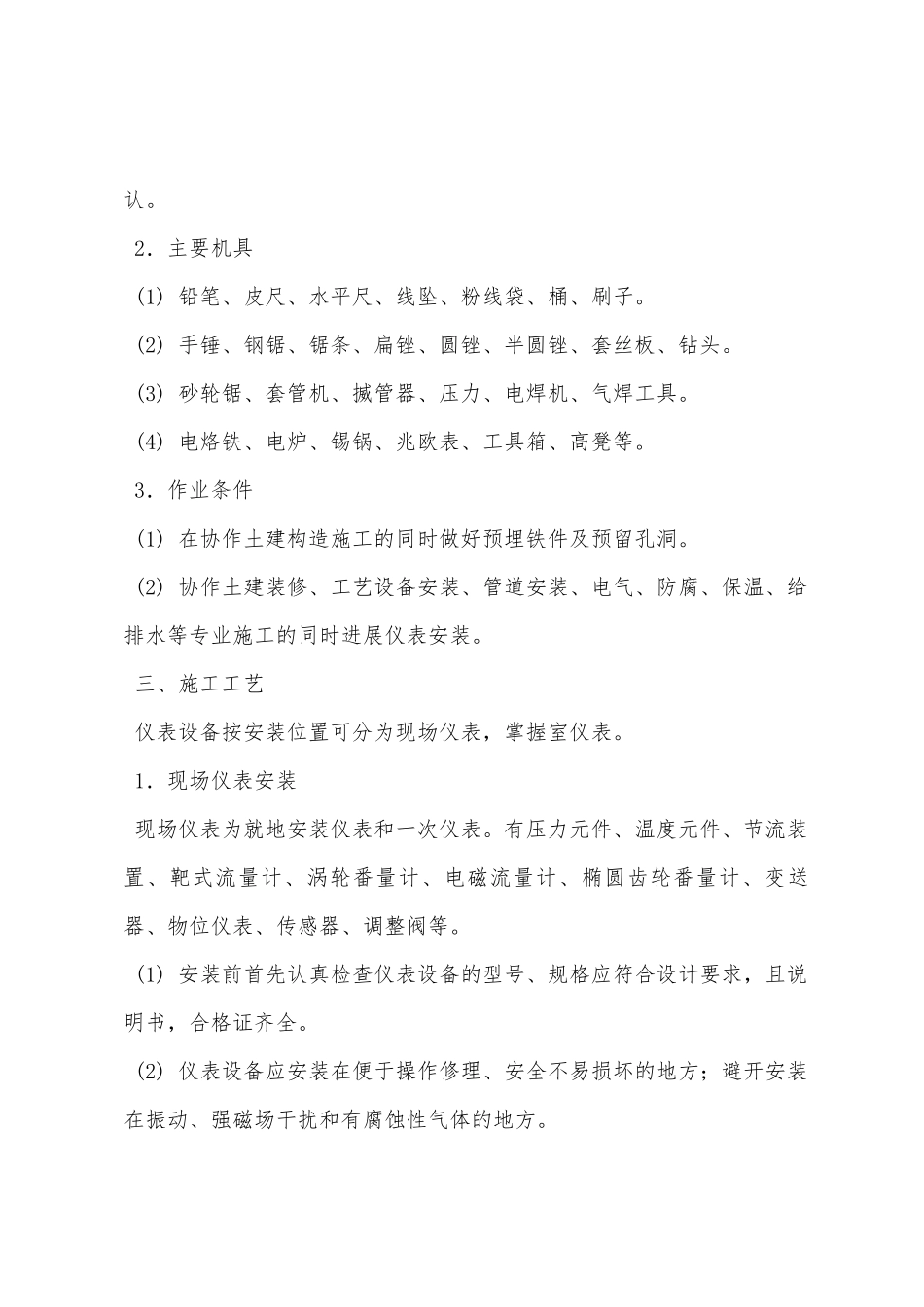

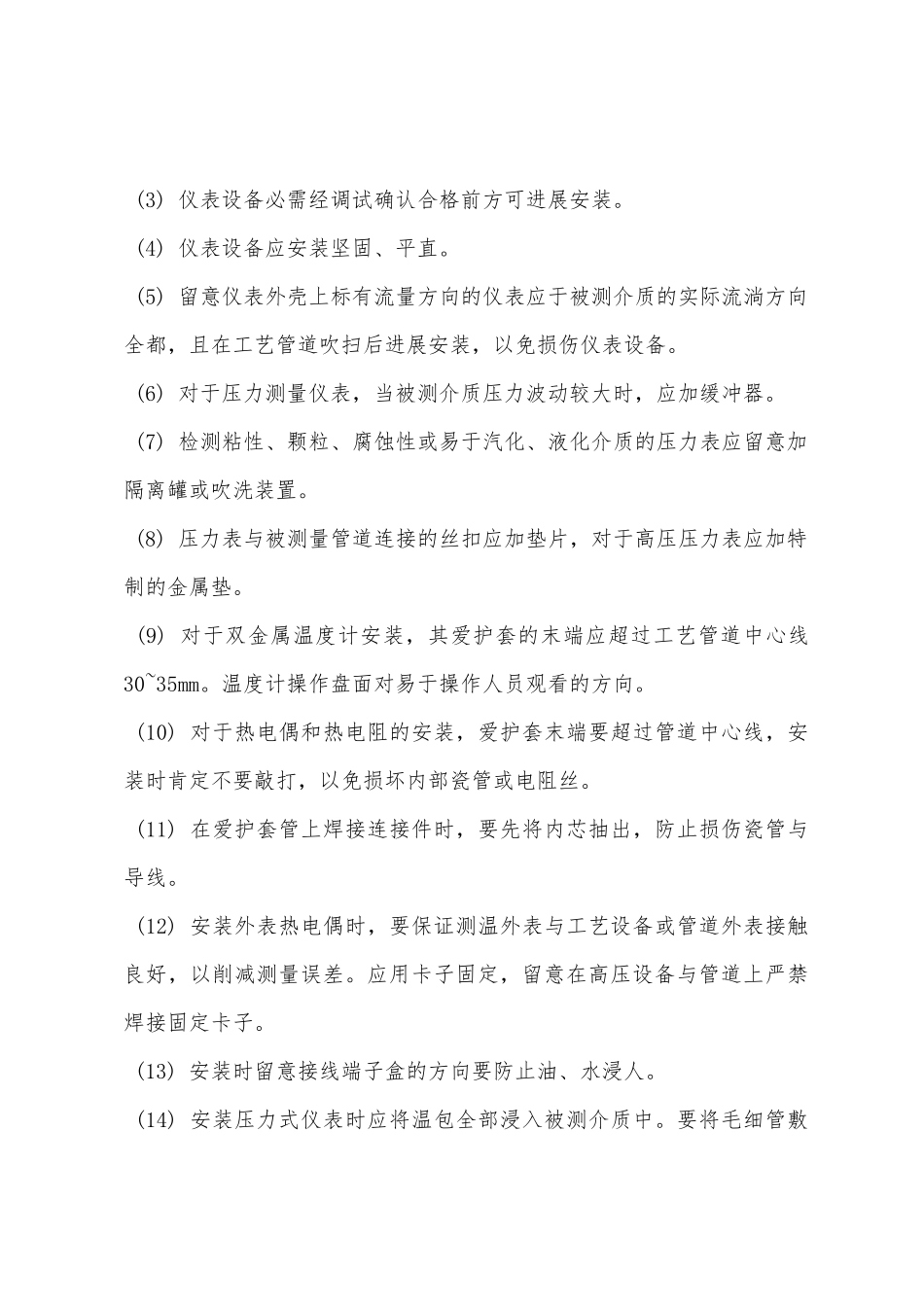

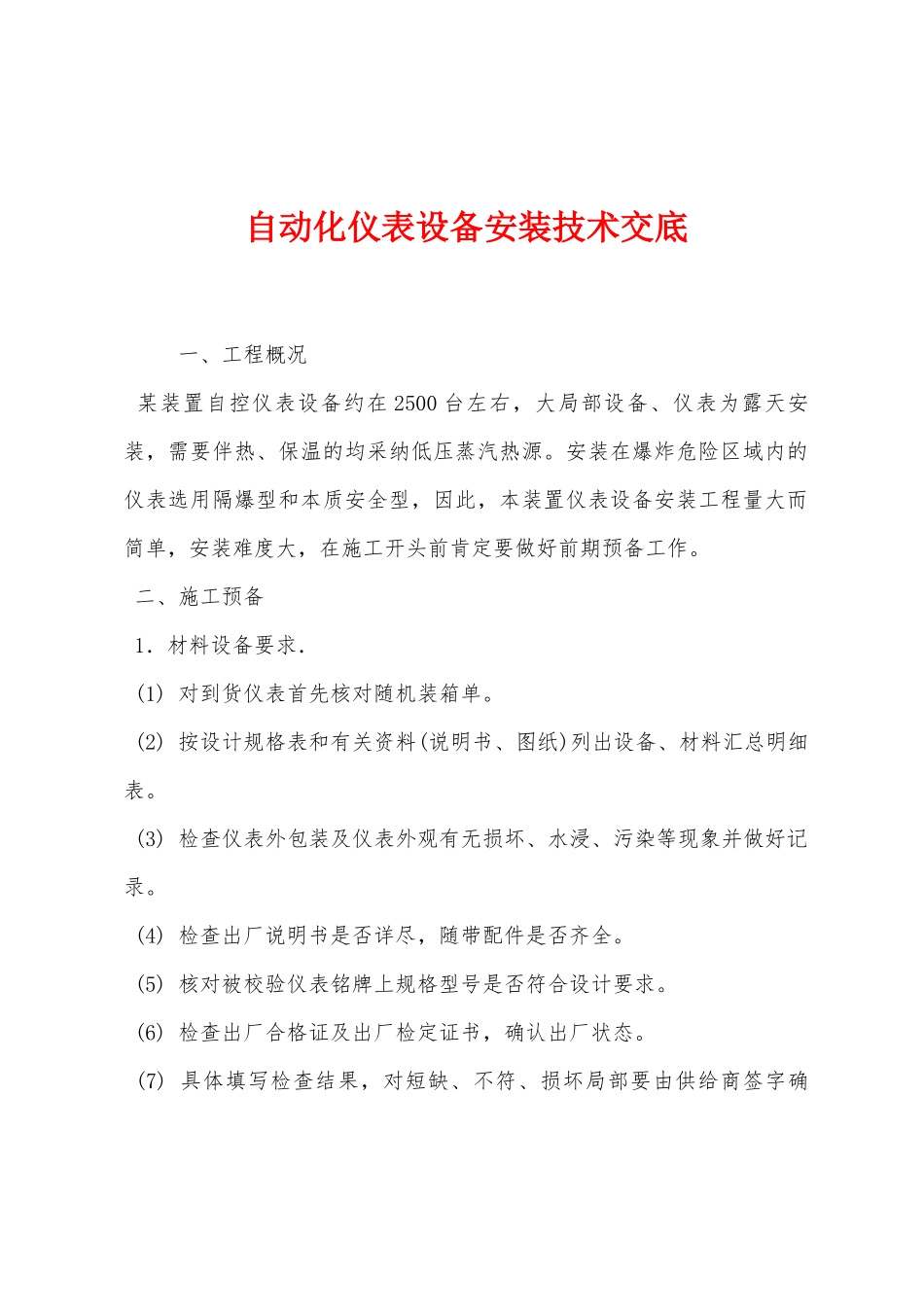

自动化仪表设备安装技术交底 一、工程概况 某装置自控仪表设备约在 2500 台左右，大局部设备、仪表为露天安装，需要伴热、保温的均采纳低压蒸汽热源。安装在爆炸危险区域内的仪表选用隔爆型和本质安全型，因此，本装置仪表设备安装工程量大而简单，安装难度大，在施工开头前肯定要做好前期预备工作。 二、施工预备 1．材料设备要求． (1) 对到货仪表首先核对随机装箱单。 (2) 按设计规格表和有关资料(说明书、图纸)列出设备、材料汇总明细表。 (3) 检查仪表外包装及仪表外观有无损坏、水浸、污染等现象并做好记录。 (4) 检查出厂说明书是否详尽，随带配件是否齐全。 (5) 核对被校验仪表铭牌上规格型号是否符合设计要求。 (6) 检查出厂合格证及出厂检定证书，确认出厂状态。 (7) 具体填写检查结果，对短缺、不符、损坏局部要由供给商签字确认。 2．主要机具 (1) 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。 (2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。 (3) 砂轮锯、套管机、揻管器、压力、电焊机、气焊工具。 (4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳等。 3．作业条件 (1) 在协作土建构造施工的同时做好预埋铁件及预留孔洞。 (2) 协作土建装修、工艺设备安装、管道安装、电气、防腐、保温、给排水等专业施工的同时进展仪表安装。 三、施工工艺 仪表设备按安装位置可分为现场仪表，掌握室仪表。 1．现场仪表安装 现场仪表为就地安装仪表和一次仪表。有压力元件、温度元件、节流装置、靶式流量计、涡轮番量计、电磁流量计、椭圆齿轮番量计、变送器、物位仪表、传感器、调整阀等。 (1) 安装前首先认真检查仪表设备的型号、规格应符合设计要求，且说明书，合格证齐全。 (2) 仪表设备应安装在便于操作修理、安全不易损坏的地方；避开安装在振动、强磁场干扰和有腐蚀性气体的地方。 (3) 仪表设备必需经调试确认合格前方可进展安装。 (4) 仪表设备应安装坚固、平直。 (5) 留意仪表外壳上标有流量方向的仪表应于被测介质的实际流淌方向全都，且在工艺管道吹扫后进展安装，以免损伤仪表设备。 (6) 对于压力测量仪表，当被测介质压力波动较大时，应加缓冲器。 (7) 检测粘性、颗粒、腐蚀性或易于汽化、液化介质的压力表应留意加隔离罐或吹洗装置。 (8) 压力表与被测量管道连接的丝扣应加垫片，对于高压压力表应加特制的金属垫。 (9) 对于双金属温度计安装，其爱护套的末端应...
