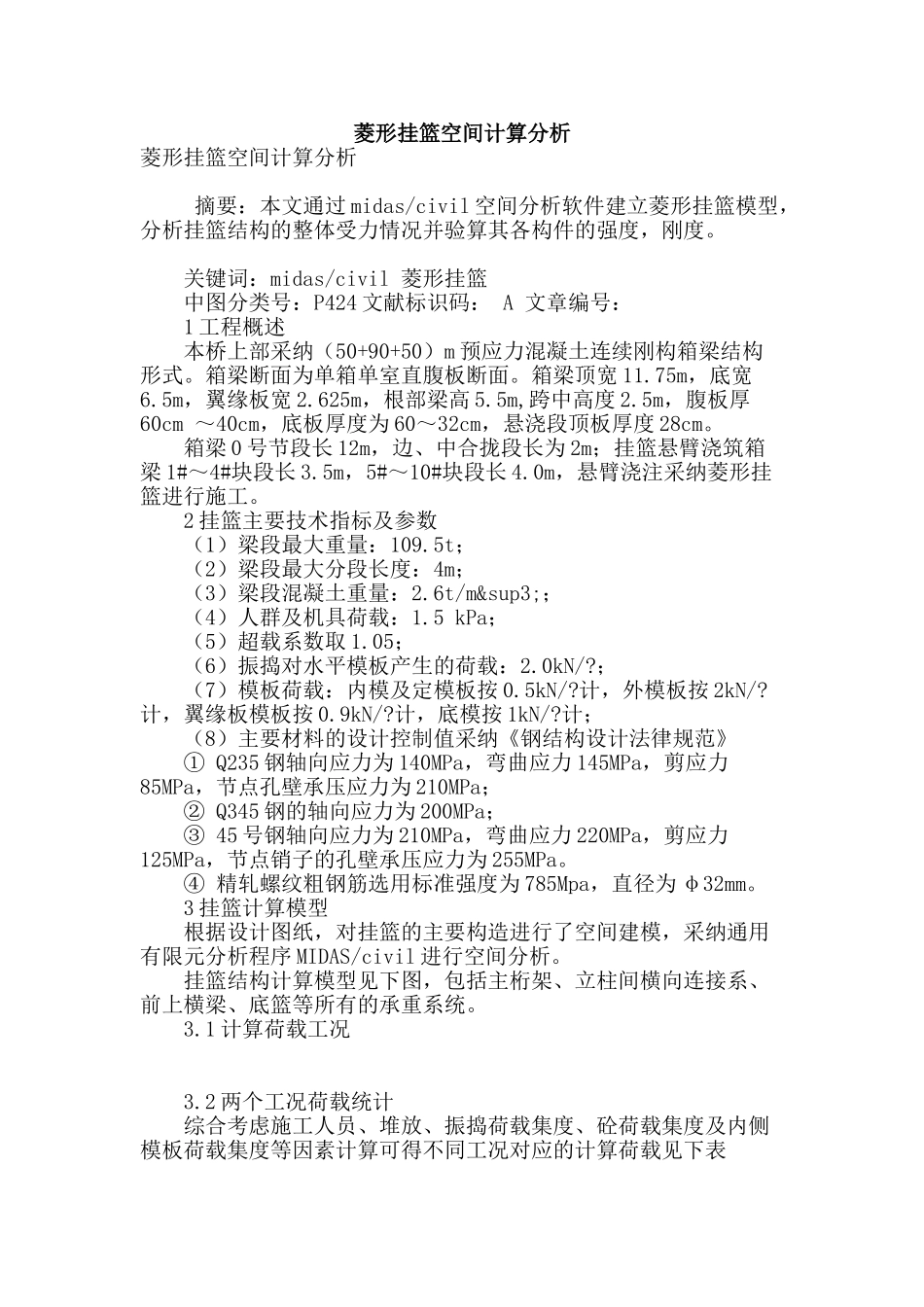

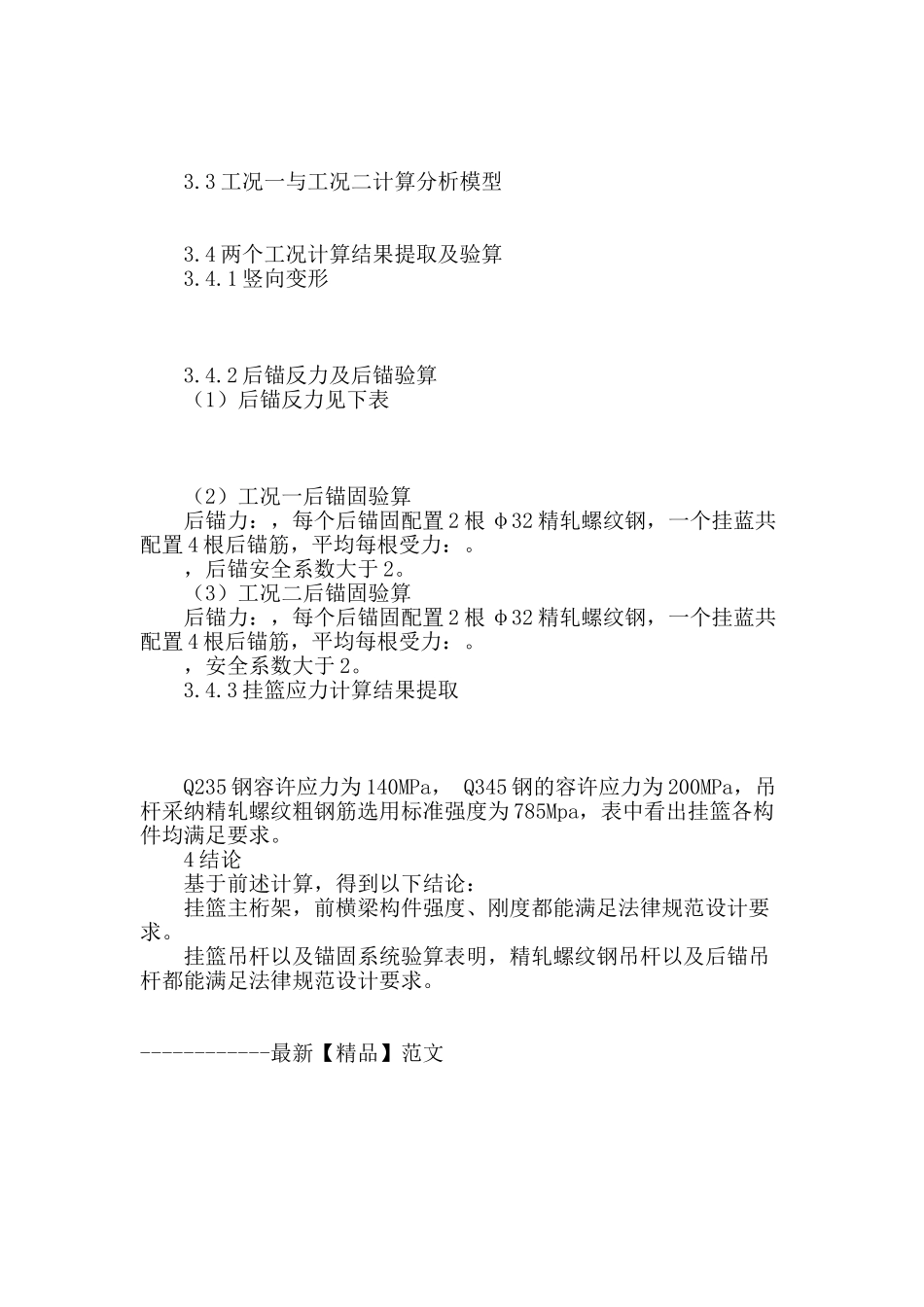

菱形挂篮空间计算分析菱形挂篮空间计算分析 摘要：本文通过 midas/civil 空间分析软件建立菱形挂篮模型，分析挂篮结构的整体受力情况并验算其各构件的强度，刚度。 关键词：midas/civil 菱形挂篮 中图分类号：P424 文献标识码： A 文章编号： 1 工程概述 本桥上部采纳（50+90+50）m 预应力混凝土连续刚构箱梁结构形式。箱梁断面为单箱单室直腹板断面。箱梁顶宽 11.75m，底宽6.5m，翼缘板宽 2.625m，根部梁高 5.5m,跨中高度 2.5m，腹板厚60cm ～40cm，底板厚度为 60～32cm，悬浇段顶板厚度 28cm。 箱梁 0 号节段长 12m，边、中合拢段长为 2m；挂篮悬臂浇筑箱梁 1#～4#块段长 3.5m，5#～10#块段长 4.0m，悬臂浇注采纳菱形挂篮进行施工。 2 挂篮主要技术指标及参数 （1）梁段最大重量：109.5t； （2）梁段最大分段长度：4m； （3）梁段混凝土重量：2.6t/m³； （4）人群及机具荷载：1.5 kPa； （5）超载系数取 1.05； （6）振捣对水平模板产生的荷载：2.0kN/?； （7）模板荷载：内模及定模板按 0.5kN/?计，外模板按 2kN/?计，翼缘板模板按 0.9kN/?计，底模按 1kN/?计； （8）主要材料的设计控制值采纳《钢结构设计法律规范》 ① Q235 钢轴向应力为 140MPa，弯曲应力 145MPa，剪应力85MPa，节点孔壁承压应力为 210MPa； ② Q345 钢的轴向应力为 200MPa； ③ 45 号钢轴向应力为 210MPa，弯曲应力 220MPa，剪应力125MPa，节点销子的孔壁承压应力为 255MPa。 ④ 精轧螺纹粗钢筋选用标准强度为 785Mpa，直径为 φ32mm。 3 挂篮计算模型 根据设计图纸，对挂篮的主要构造进行了空间建模，采纳通用有限元分析程序 MIDAS/civil 进行空间分析。 挂篮结构计算模型见下图，包括主桁架、立柱间横向连接系、前上横梁、底篮等所有的承重系统。 3.1 计算荷载工况 3.2 两个工况荷载统计 综合考虑施工人员、堆放、振捣荷载集度、砼荷载集度及内侧模板荷载集度等因素计算可得不同工况对应的计算荷载见下表 3.3 工况一与工况二计算分析模型 3.4 两个工况计算结果提取及验算 3.4.1 竖向变形 3.4.2 后锚反力及后锚验算 （1）后锚反力见下表 （2）工况一后锚固验算 后锚力：，每个后锚固配置 2 根 φ32 精轧螺纹钢，一个挂蓝共配置 4 根后锚筋，平均每根受力：。 ，后锚安全系数大于 2。 （3）工况二后锚固验算 后锚力：，每个后锚固配置 2 根 φ32 精轧螺纹钢，一...
