计算机网络实验----课程实验报告--ALC控制访问实验

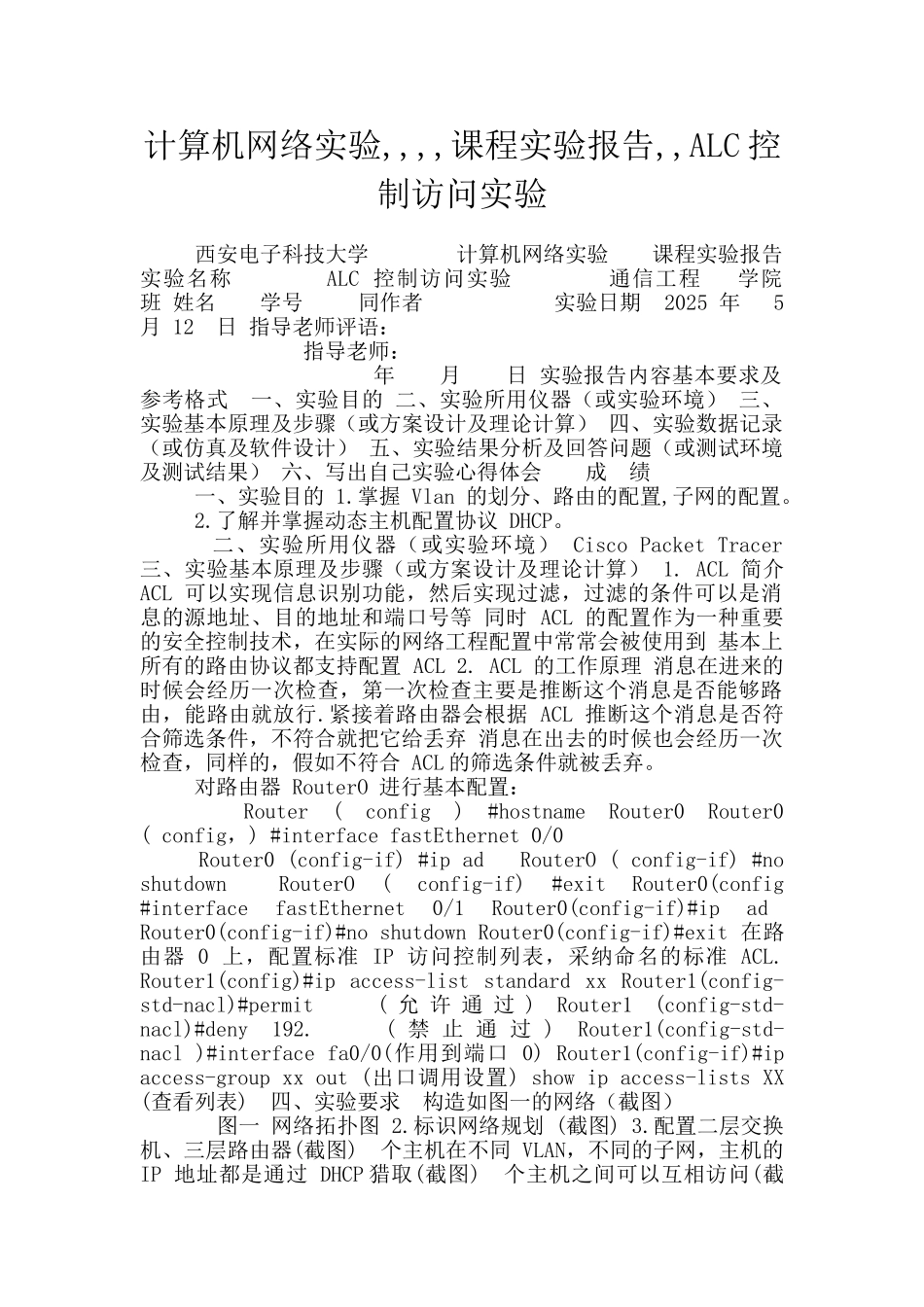

计算机网络实验,,,,课程实验报告,,ALC 控制访问实验 西安电子科技大学 计算机网络实验 课程实验报告 实验名称 ALC 控制访问实验 通信工程 学院 班 姓名 学号 同作者 实验日期 2025 年 5 月 12 日 指导老师评语： 指导老师： 年 月 日 实验报告内容基本要求及参考格式 一、实验目的 二、实验所用仪器（或实验环境） 三、实验基本原理及步骤（或方案设计及理论计算） 四、实验数据记录（或仿真及软件设计） 五、实验结果分析及回答问题（或测试环境及测试结果） 六、写出自己实验心得体会 成 绩 一、实验目的 1.掌握 Vlan 的划分、路由的配置,子网的配置。 2.了解并掌握动态主机配置协议 DHCP。 二、实验所用仪器（或实验环境） Cisco Packet Tracer 三、实验基本原理及步骤（或方案设计及理论计算） 1. ACL 简介 ACL 可以实现信息识别功能，然后实现过滤，过滤的条件可以是消息的源地址、目的地址和端口号等 同时 ACL 的配置作为一种重要的安全控制技术，在实际的网络工程配置中常常会被使用到 基本上所有的路由协议都支持配置 ACL 2. ACL 的工作原理 消息在进来的时候会经历一次检查，第一次检查主要是推断这个消息是否能够路由，能路由就放行.紧接着路由器会根据 ACL 推断这个消息是否符合筛选条件，不符合就把它给丢弃 消息在出去的时候也会经历一次检查，同样的，假如不符合 ACL 的筛选条件就被丢弃。 对路由器 RouterO 进行基本配置： Router ( config ) #hostname Router0 Router0 ( config，) #interface fastEthernet 0/0 Router0 (config-if) #ip ad RouterO ( config-if) #no shutdown RouterO ( config-if) #exit Router0(config #interface fastEthernet 0/1 Router0(config-if)#ip ad Router0(config-if)#no shutdown Router0(config-if)#exit 在路由器 0 上，配置标准 IP 访问控制列表，采纳命名的标准 ACL. Router1(config)#ip access-list standard xx Router1(config-std-nacl)#permit ( 允 许 通 过 ) Router1 (config-std-nacl)#deny 192. ( 禁 止 通 过 ) Router1(config-std-nacl )#interface fa0/0(作用到端口 0) Router1(config-if)#ip access-group xx out (出口调用设置) show ip access-lists XX (查看列表) 四、实验要求 构造如图一的网络（截图） 图一 网络拓扑图...
