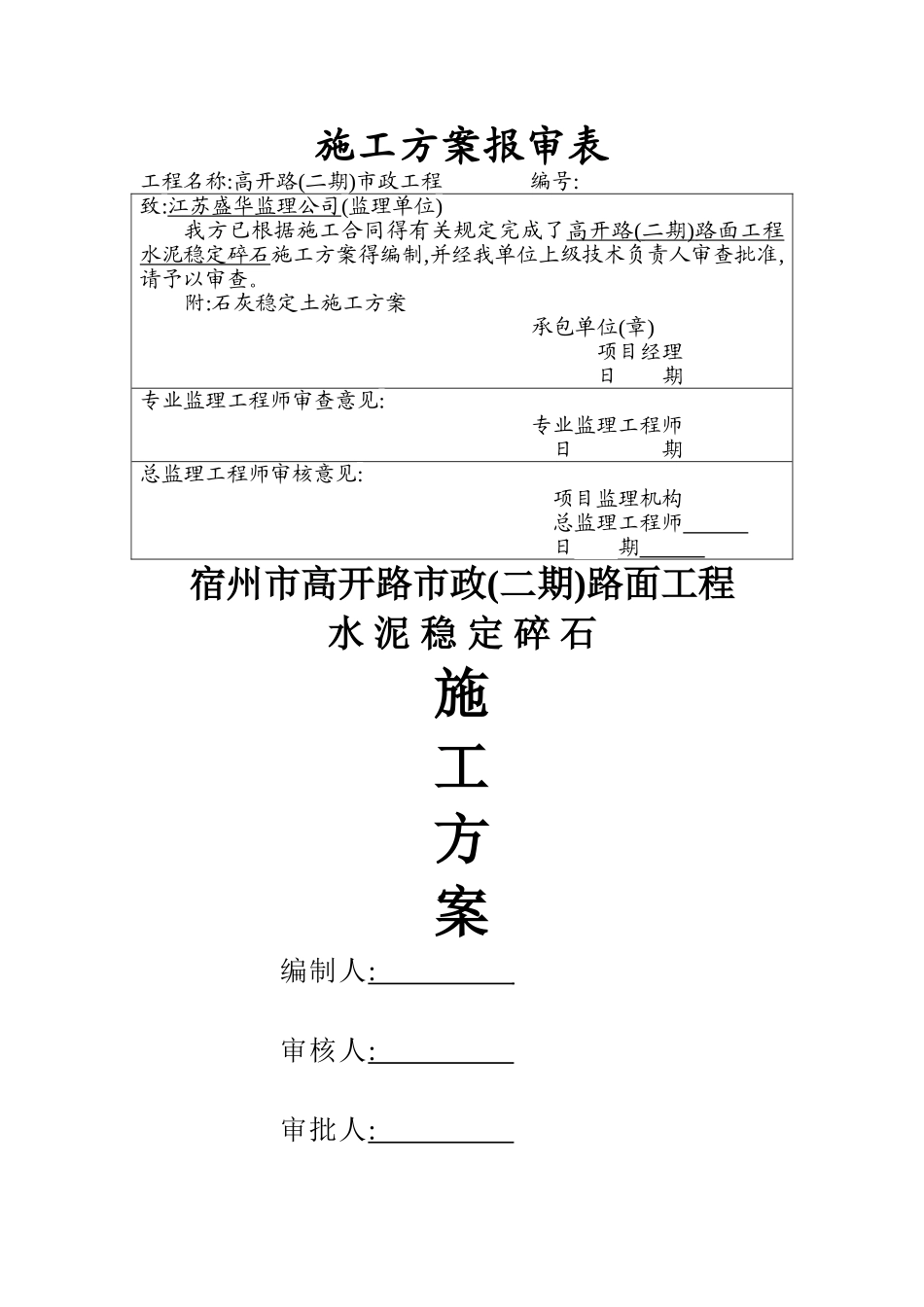

施工方案报审表工程名称:高开路(二期)市政工程 编号:致:江苏盛华监理公司(监理单位)我方已根据施工合同得有关规定完成了高开路 ( 二期 ) 路面工程 水泥稳定碎石施工方案得编制,并经我单位上级技术负责人审查批准,请予以审查

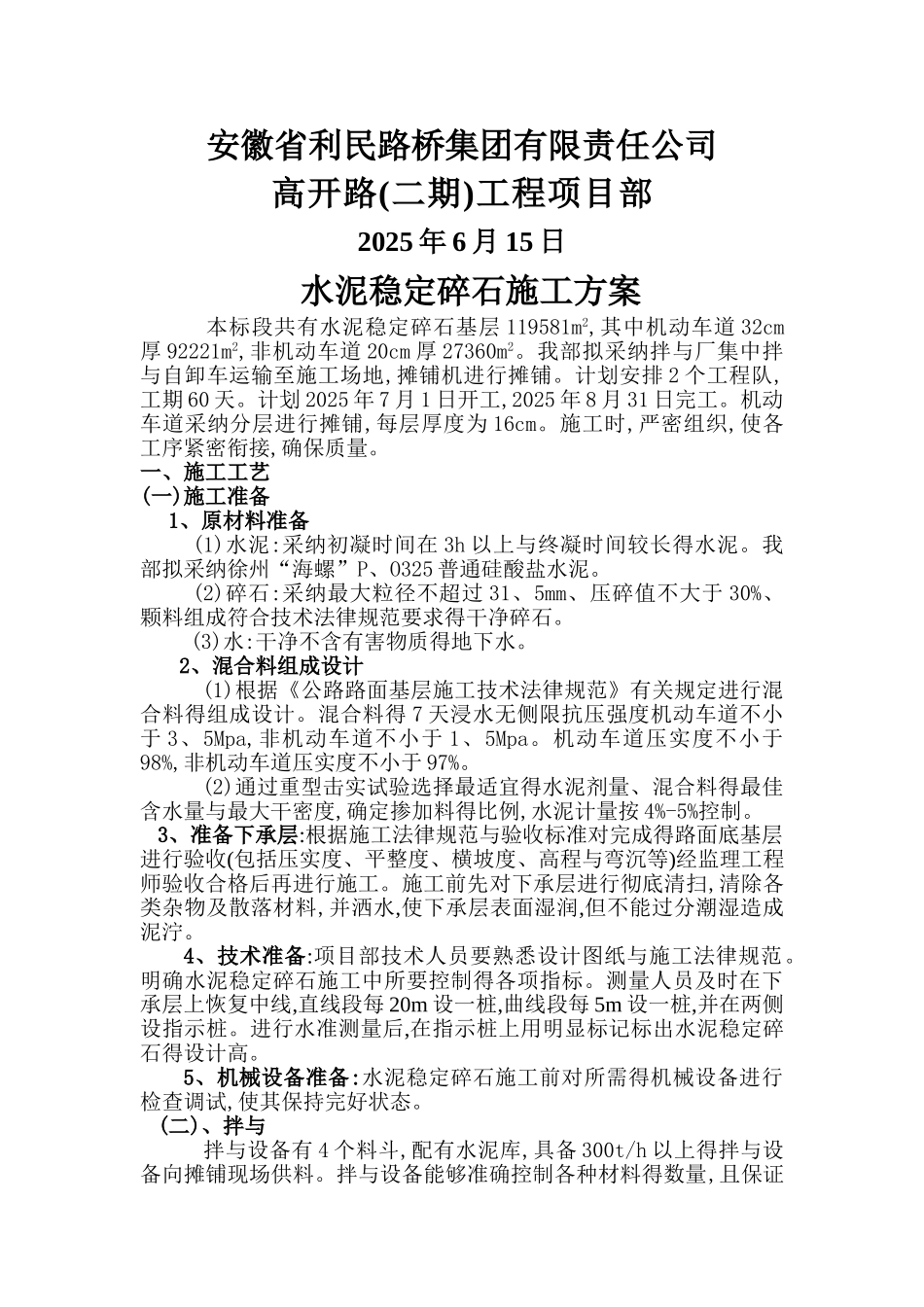

附:石灰稳定土施工方案承包单位(章) 项目经理 日 期 专业监理工程师审查意见:专业监理工程师 日 期 总监理工程师审核意见:项目监理机构 总监理工程师 日 期 宿州市高开路市政(二期)路面工程 水 泥 稳 定 碎 石施工方案编制人: 审核人: 审批人: 安徽省利民路桥集团有限责任公司高开路(二期)工程项目部2025 年 6 月 15 日水泥稳定碎石施工方案 本标段共有水泥稳定碎石基层 119581m2,其中机动车道 32cm厚 92221m2,非机动车道 20cm 厚 27360m2
我部拟采纳拌与厂集中拌与自卸车运输至施工场地,摊铺机进行摊铺
计划安排 2 个工程队,工期 60 天
计划 2025 年 7 月 1 日开工,2025 年 8 月 31 日完工
机动车道采纳分层进行摊铺,每层厚度为 16cm
施工时,严密组织,使各工序紧密衔接,确保质量
一、施工工艺(一)施工准备 1、原材料准备 (1)水泥:采纳初凝时间在 3h 以上与终凝时间较长得水泥
我部拟采纳徐州“海螺”P、O325 普通硅酸盐水泥
(2)碎石:采纳最大粒径不超过 31、5mm、压碎值不大于 30%、颗料组成符合技术法律规范要求得干净碎石
(3)水:干净不含有害物质得地下水
2、混合料组成设计 (1)根据《公路路面基层施工技术法律规范》有关规定进行混合料得组成设计
混合料得 7 天浸水无侧限抗压强度机动车道不小于 3、5Mpa,非机动车道不小于 1、5Mpa
机动车道压实度不小于98%,非机动车道压实度不小于 97%

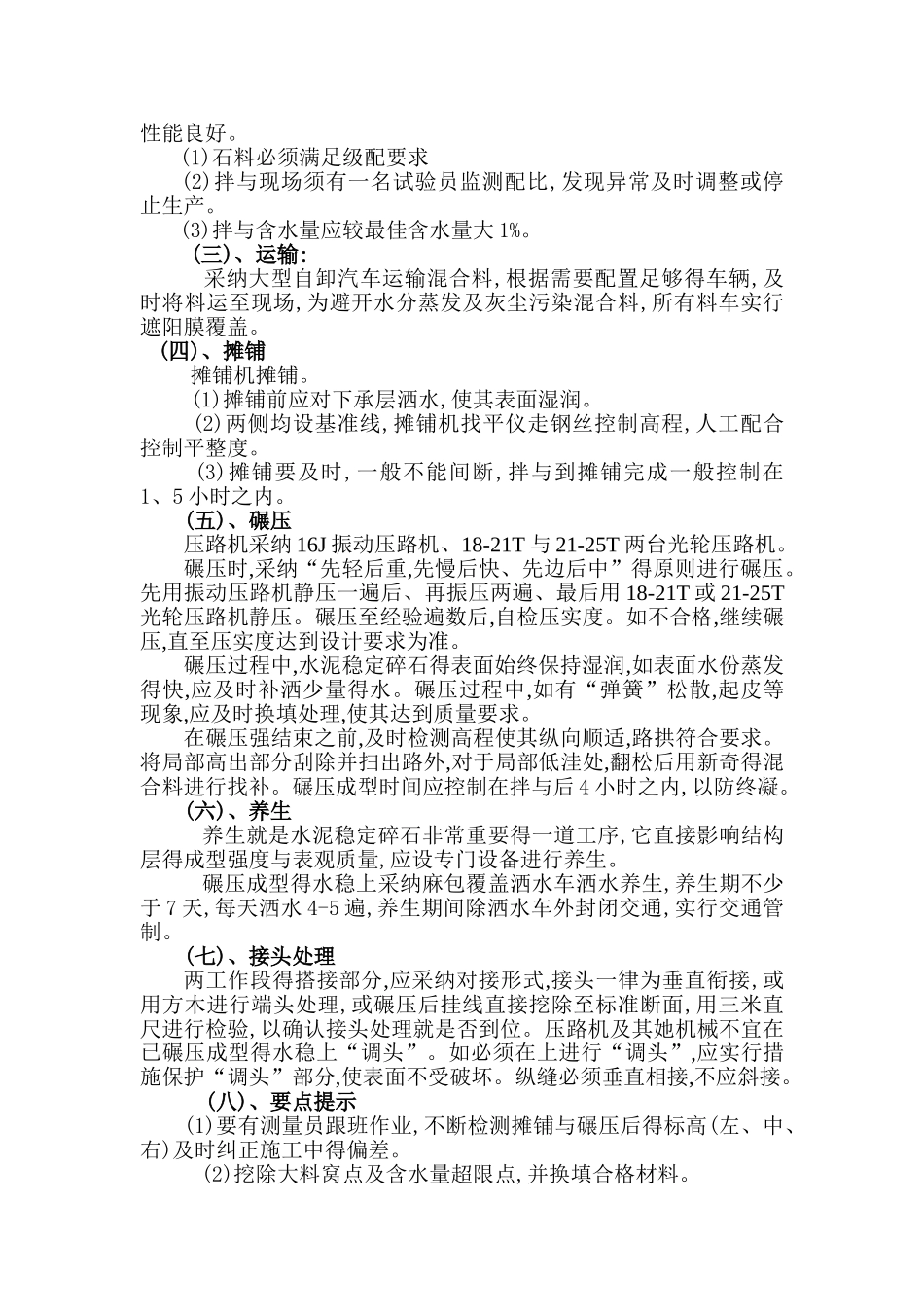

(2)通过重型击实试验选择最适宜得水泥剂量、混合料得最
