轨道交通土建工程深基坑安全监理实施细则

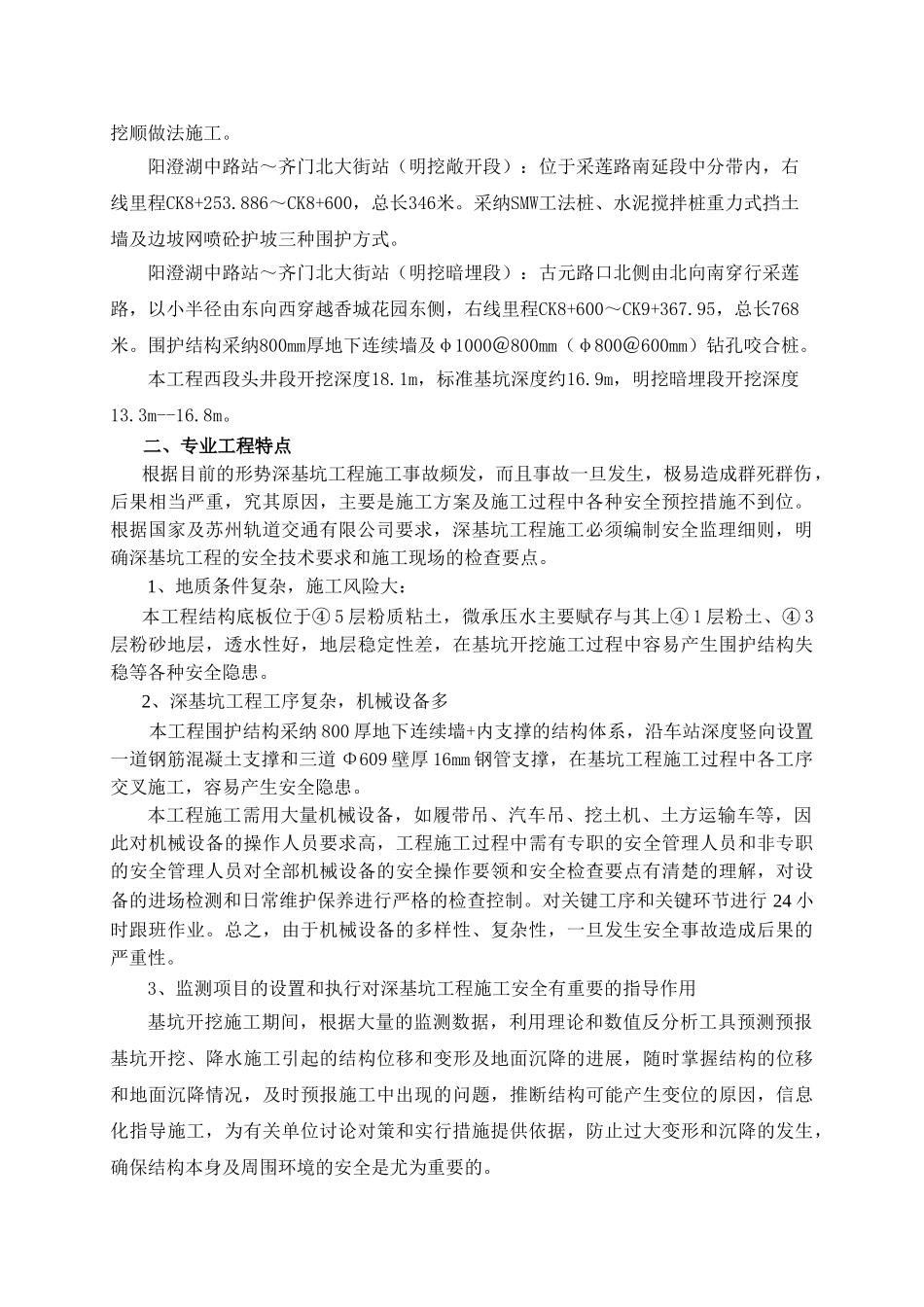

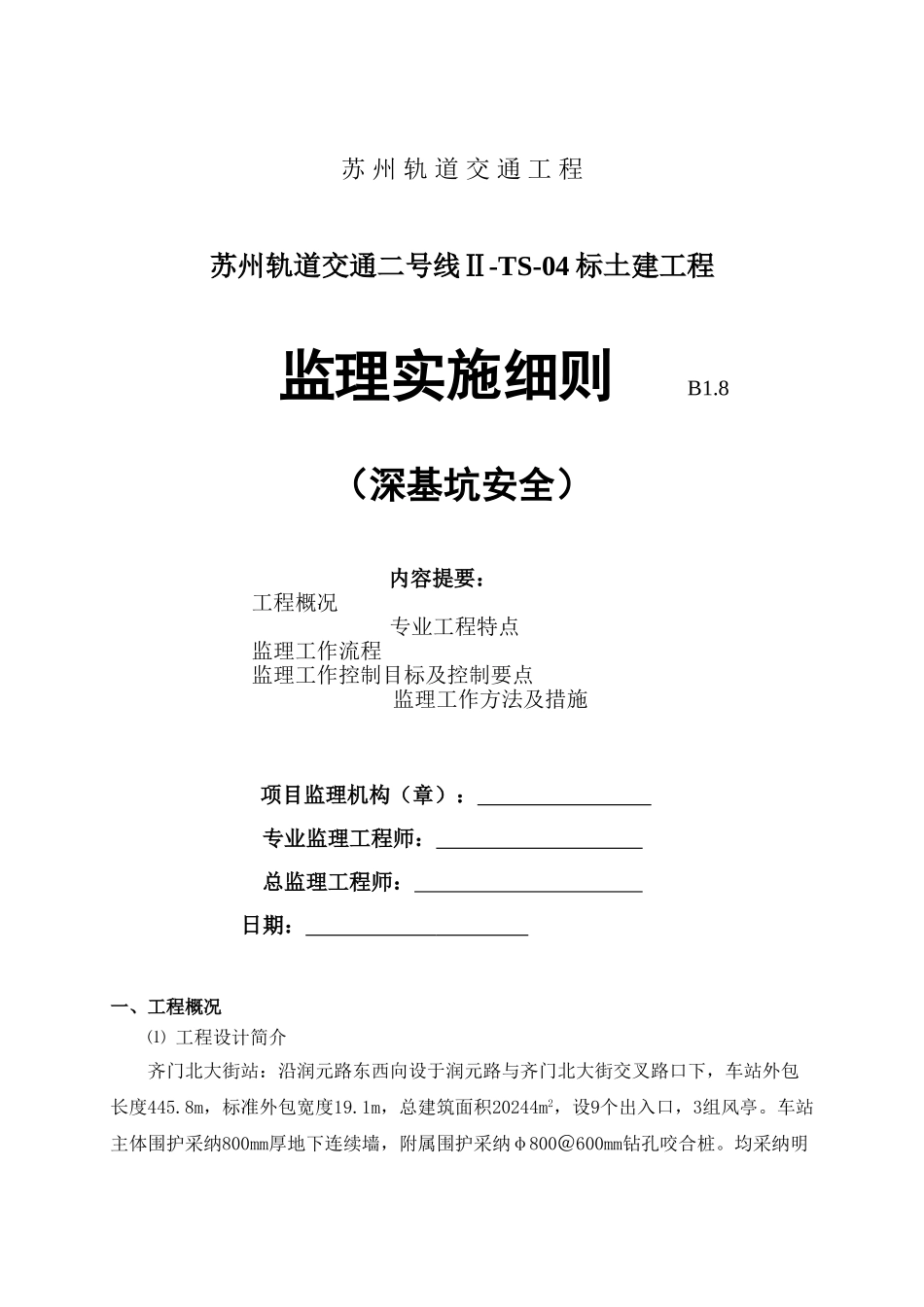

苏 州 轨 道 交 通 工 程苏州轨道交通二号线Ⅱ-TS-04 标土建工程 监理实施细则 B1.8（深基坑安全） 内容提要： 工程概况专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： 一、工程概况⑴ 工程设计简介齐门北大街站：沿润元路东西向设于润元路与齐门北大街交叉路口下，车站外包长度445.8m，标准外包宽度19.1m，总建筑面积20244m2，设9个出入口，3组风亭。车站主体围护采纳800mm厚地下连续墙，附属围护采纳φ800＠600mm钻孔咬合桩。均采纳明挖顺做法施工。阳澄湖中路站～齐门北大街站（明挖敞开段）：位于采莲路南延段中分带内，右线里程CK8+253.886～CK8+600，总长346米。采纳SMW工法桩、水泥搅拌桩重力式挡土墙及边坡网喷砼护坡三种围护方式。阳澄湖中路站～齐门北大街站（明挖暗埋段）：古元路口北侧由北向南穿行采莲路，以小半径由东向西穿越香城花园东侧，右线里程CK8+600～CK9+367.95，总长768米。围护结构采纳800mm厚地下连续墙及φ1000＠800mm（φ800＠600mm）钻孔咬合桩。本工程西段头井段开挖深度18.1m，标准基坑深度约16.9m，明挖暗埋段开挖深度13.3m--16.8m。二、专业工程特点根据目前的形势深基坑工程施工事故频发，而且事故一旦发生，极易造成群死群伤，后果相当严重，究其原因，主要是施工方案及施工过程中各种安全预控措施不到位。根据国家及苏州轨道交通有限公司要求，深基坑工程施工必须编制安全监理细则，明确深基坑工程的安全技术要求和施工现场的检查要点。1、地质条件复杂，施工风险大：本工程结构底板位于④ 5 层粉质粘土，微承压水主要赋存与其上④ 1 层粉土、④ 3层粉砂地层，透水性好，地层稳定性差，在基坑开挖施工过程中容易产生围护结构失稳等各种安全隐患。2、深基坑工程工序复杂，机械设备多本工程围护结构采纳 800 厚地下连续墙+内支撑的结构体系，沿车站深度竖向设置一道钢筋混凝土支撑和三道 Φ609 壁厚 16mm 钢管支撑，在基坑工程施工过程中各工序交叉施工，容易产生安全隐患。本工程施工需用大量机械设备，如履带吊、汽车吊、挖土机、土方运输车等，因此对机械设备的操作人员要求高，工程施工过程中需有专职的安全管理人员和非专职的安全管理人员对全部机械设备的安全操作要领和安全检查要点有清楚的理解，对设备的进场检测和日常维护保养进行严格的检查控制。对关键工序和关键环节进行...
