输水管线安全文明施工监理细则

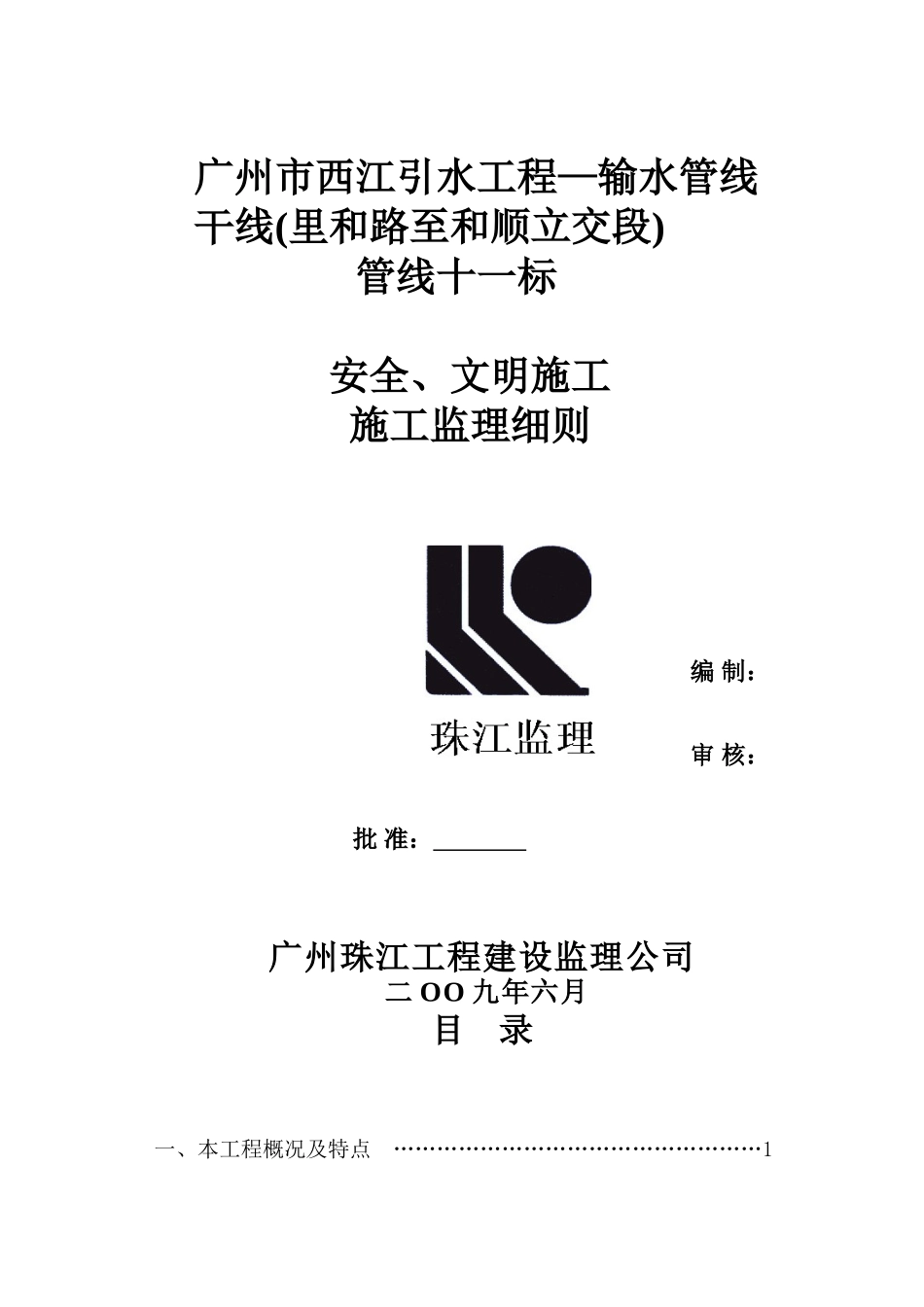

广州市西江引水工程—输水管线干线(里和路至和顺立交段)管线十一标安全、文明施工施工监理细则编 制： 审 核： 批 准： 广州珠江工程建设监理公司 二 OO 九年六月目 录一、本工程概况及特点 ……………………………………………1二、安全文明监理目标、内容和依据 ……………………………1 三、安全架构及职责 ………………………………………………2四、安全文明施工管理措施 ……………………………………5 五、安全文明监理程序 ……………………………………7 六、文明施工监理方法 …………………………………………9七、安全用电监理措施 …………………………………………9八、文明环保施工监理措施 ……………………………………9一、本工程概况与特点1、工程概况广州市西江引水工程佛山南海段输水管线施工监理标十一标段位于佛山一环北线南侧，里和路以东约 330 米处，桩号 K41+050，终点位于佛山市与广州市交界处广和大桥收费站附近，桩号K44+081.143。管线采纳开挖埋管、顶管以及过河涌围堰导流开挖埋管等方式敷设，管线平面投影长度约 3.0311km，采纳 2×DN3600mm PCCP 与钢管相结合。管线为双线，管底纵坡大部分为平坡，仅南围公涌东端（K43+763）至终点（K44+081.143）有一段长为 318 米的0.63‰的纵坡。主管材采纳 DN3600PCCP 管；穿和顺立交匝道采纳顶管，管材为 DN3672×36 直缝焊接钢管，两段顶管之间的埋地管和过宏岗涌、东减水涌、南围公涌的倒虹吸管均采纳 DN3652×26钢管；所有钢管材质为 Q235-B。沿线的主要附属建（构）筑物有检修阀井、排水阀井、排气阀井等。本工程的主要工程数量有顶管出发井、接受井各 2 座，1 处检修阀井，3 处排水阀井，7 处排气阀井，砂土挖方 3.1 万立方，淤泥挖方 9 万立方，粘土挖方 9 万立方，中粗砂回填 4.6 万立方，土方回填8.4 万立方，PCCP 管 3690 米，埋地钢管 1723 米，顶管钢管 510 米，镇墩、管座、包管混凝土 4.2 万立方，各类钢筋 529t，Ф300 预制管桩 4.4 万米，搅拌桩空钻长度 4.7 万米。2、工程特点施工现场地形、地质条件比较复杂，工期紧，涉及专业广，因此对现场安全文明施工管理带来一定的难度。3、现场安全文明施工管理安全文明施工管理任务主要是∶贯彻落实国家和省、市有关安全生产文明施工管理规定及办法等方针政策；根据建筑施工安全检查评分标准开展安全文明施工监理业务。二、安全文明监理目标、...
