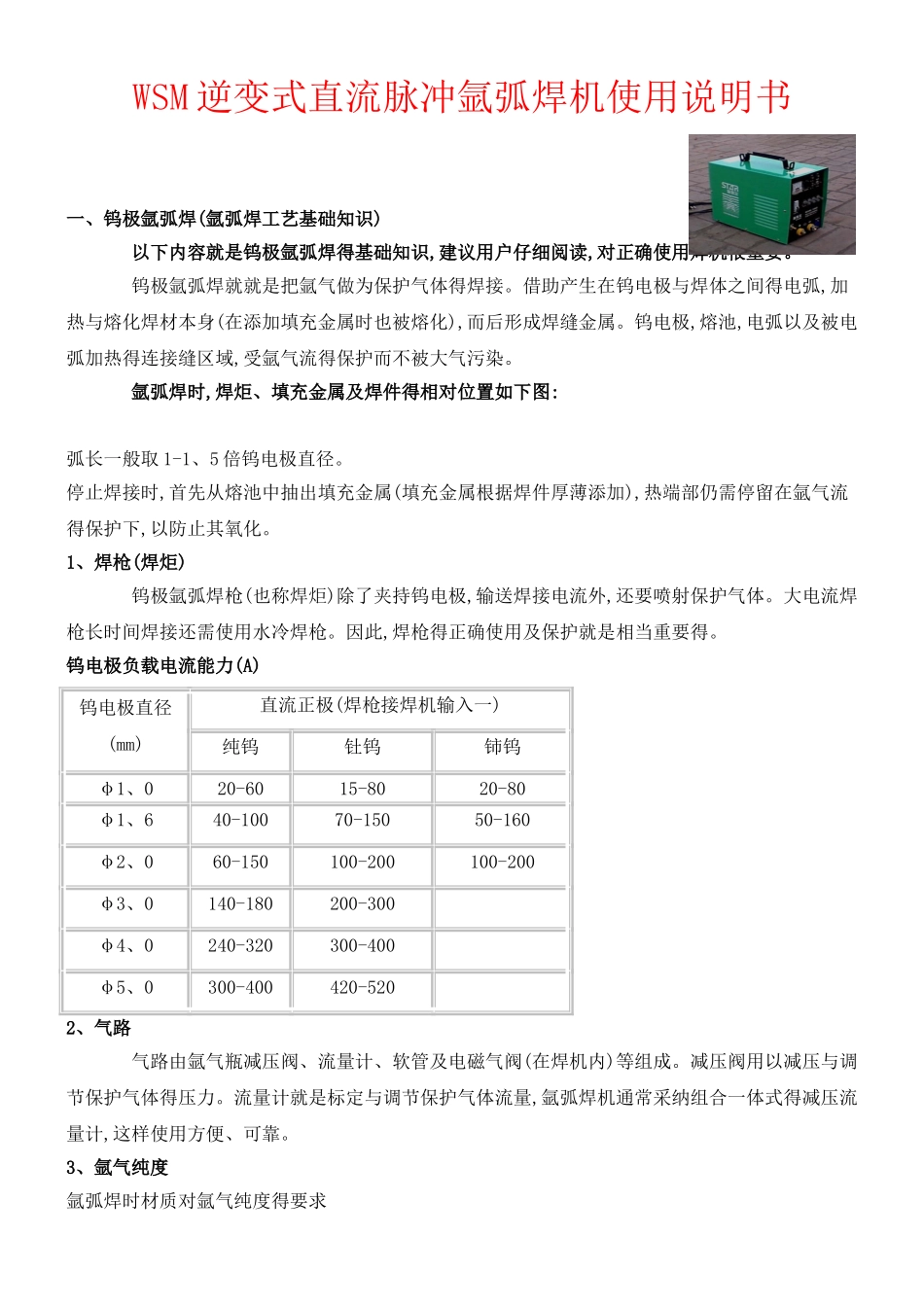

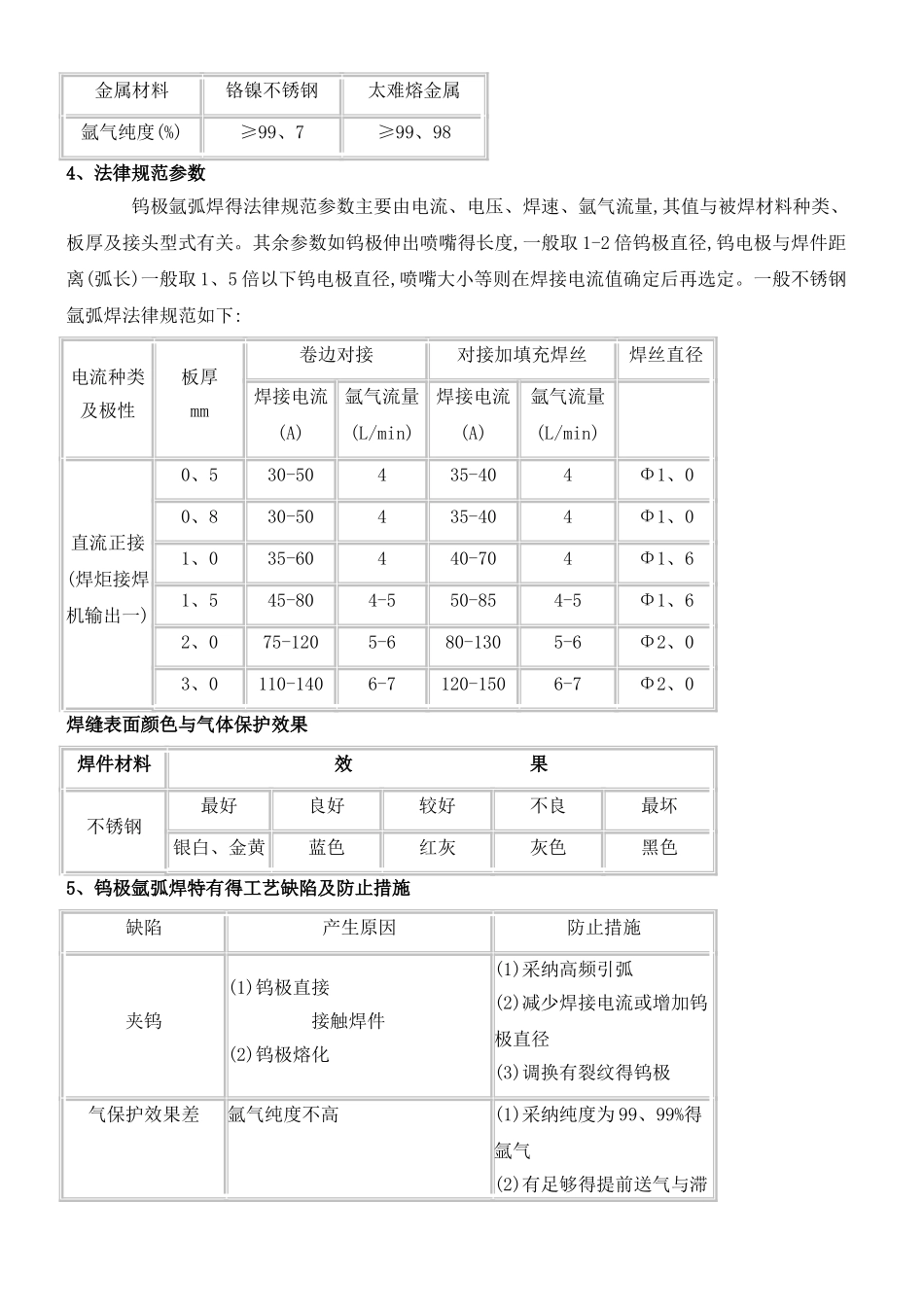

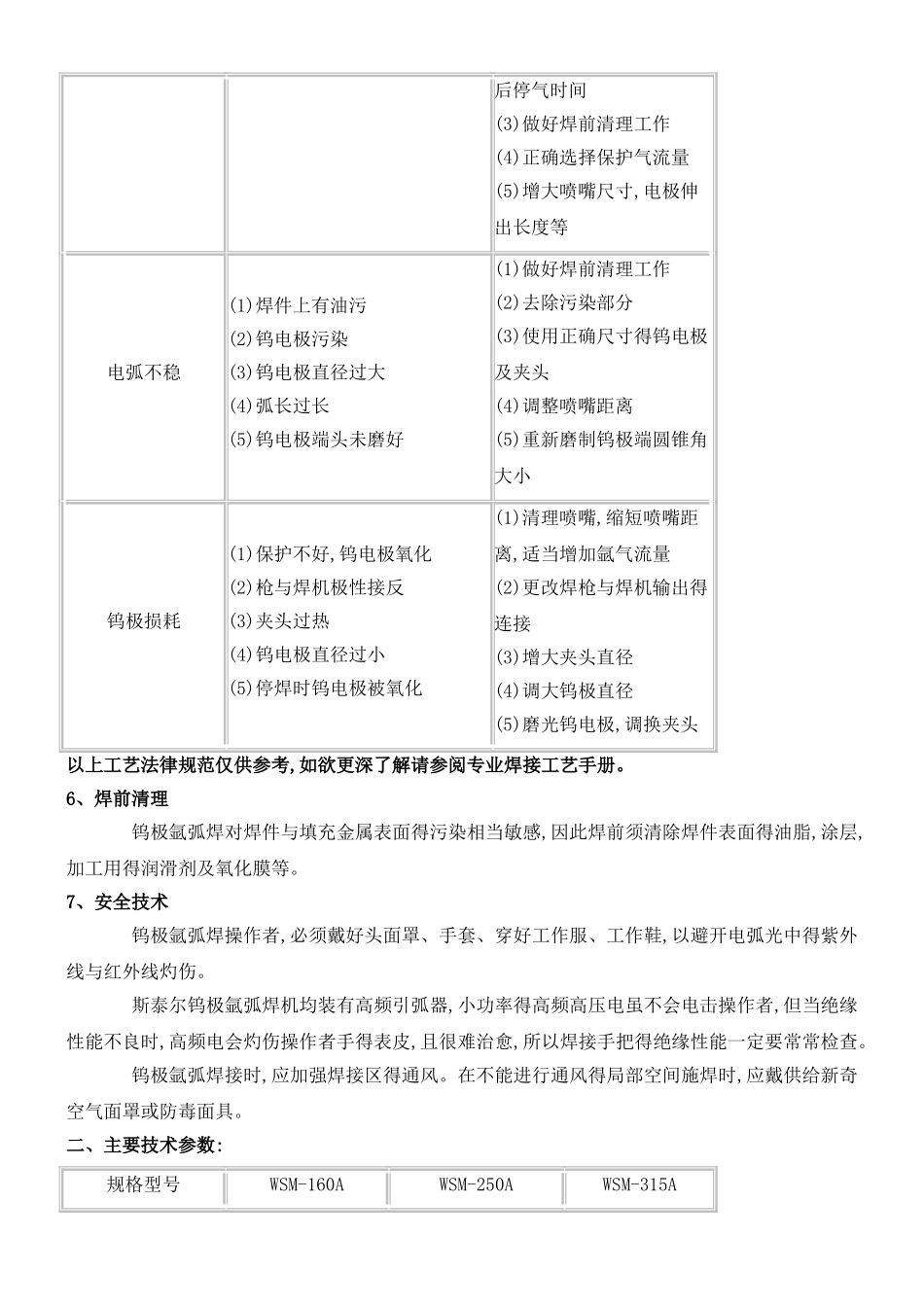

WSM 逆变式直流脉冲氩弧焊机使用说明书 一、钨极氩弧焊(氩弧焊工艺基础知识) 以下内容就是钨极氩弧焊得基础知识,建议用户仔细阅读,对正确使用焊机很重要。 钨极氩弧焊就就是把氩气做为保护气体得焊接。借助产生在钨电极与焊体之间得电弧,加热与熔化焊材本身(在添加填充金属时也被熔化),而后形成焊缝金属。钨电极,熔池,电弧以及被电弧加热得连接缝区域,受氩气流得保护而不被大气污染。 氩弧焊时,焊炬、填充金属及焊件得相对位置如下图: 弧长一般取 1-1、5 倍钨电极直径。停止焊接时,首先从熔池中抽出填充金属(填充金属根据焊件厚薄添加),热端部仍需停留在氩气流得保护下,以防止其氧化。1、焊枪(焊炬) 钨极氩弧焊枪(也称焊炬)除了夹持钨电极,输送焊接电流外,还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。因此,焊枪得正确使用及保护就是相当重要得。钨电极负载电流能力(A)钨电极直径(mm)直流正极(焊枪接焊机输入一)纯钨钍钨铈钨φ1、0 20-6015-8020-80φ1、640-10070-15050-160φ2、060-150100-200100-200φ3、0140-180200-300φ4、0240-320300-400φ5、0300-400420-5202、气路 气路由氩气瓶减压阀、流量计、软管及电磁气阀(在焊机内)等组成。减压阀用以减压与调节保护气体得压力。流量计就是标定与调节保护气体流量,氩弧焊机通常采纳组合一体式得减压流量计,这样使用方便、可靠。3、氩气纯度氩弧焊时材质对氩气纯度得要求金属材料铬镍不锈钢太难熔金属氩气纯度(%)≥99、7≥99、984、法律规范参数 钨极氩弧焊得法律规范参数主要由电流、电压、焊速、氩气流量,其值与被焊材料种类、板厚及接头型式有关。其余参数如钨极伸出喷嘴得长度,一般取 1-2 倍钨极直径,钨电极与焊件距离(弧长)一般取 1、5 倍以下钨电极直径,喷嘴大小等则在焊接电流值确定后再选定。一般不锈钢氩弧焊法律规范如下:电流种类及极性板厚mm卷边对接对接加填充焊丝焊丝直径焊接电流(A)氩气流量(L/min)焊接电流(A)氩气流量(L/min) 直流正接 (焊炬接焊机输出一)0、530-50435-404Φ1、00、830-50435-404Φ1、01、035-60440-704Φ1、61、545-804-550-854-5Φ1、62、075-1205-680-1305-6Φ2、03、0110-1406-7120-1506-7Φ2、0焊缝表面颜色与气体保护效果焊件材料效 果不锈钢最好良好较好不良最坏银白、金黄蓝色红灰灰色黑色5、钨极氩弧焊特有得工艺缺陷及防止措施缺陷产生原因防止措施夹钨(1)钨极直接 接触焊件 (2)钨极熔化(1)采纳高频引弧 (2)减少焊接电...
