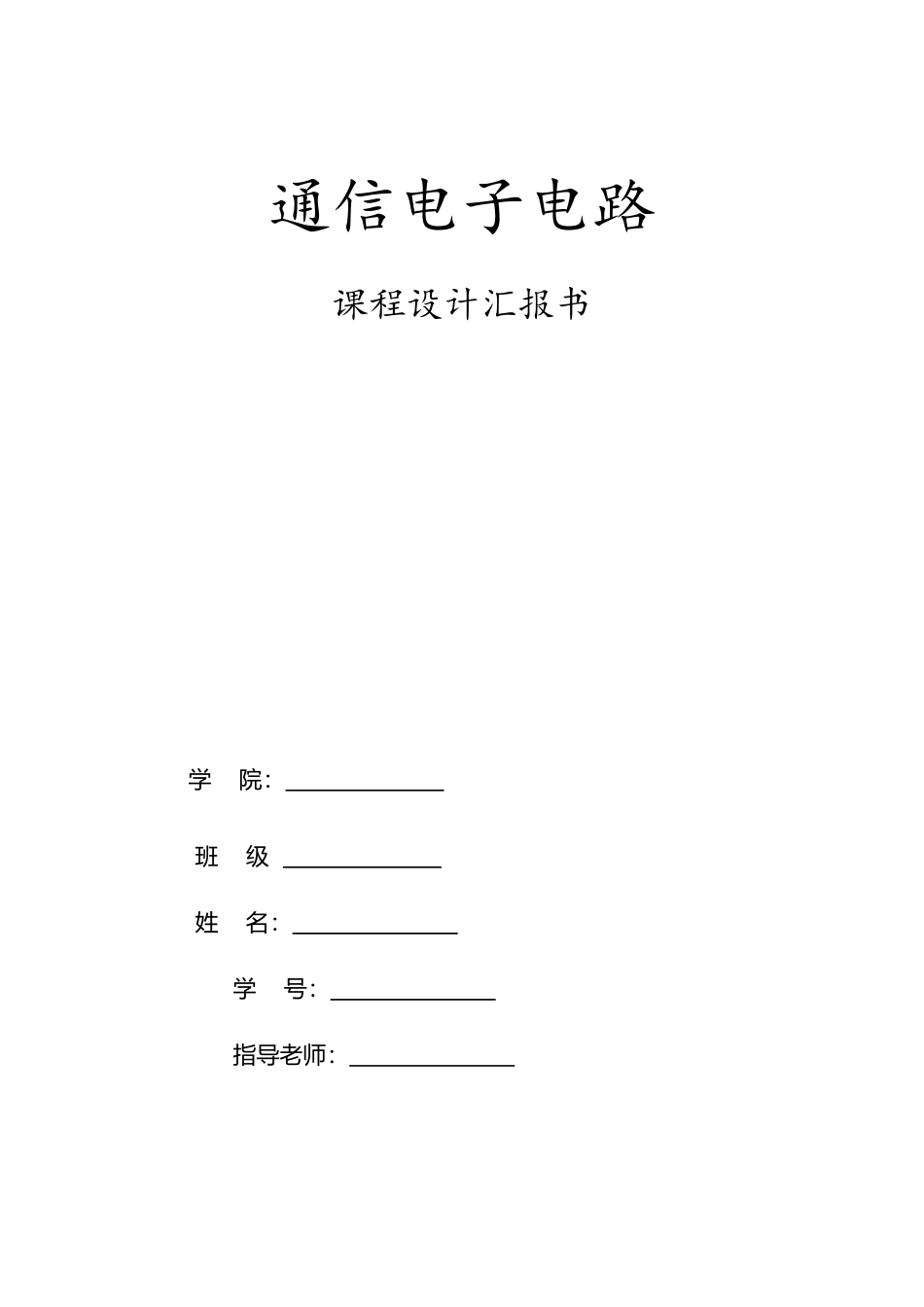

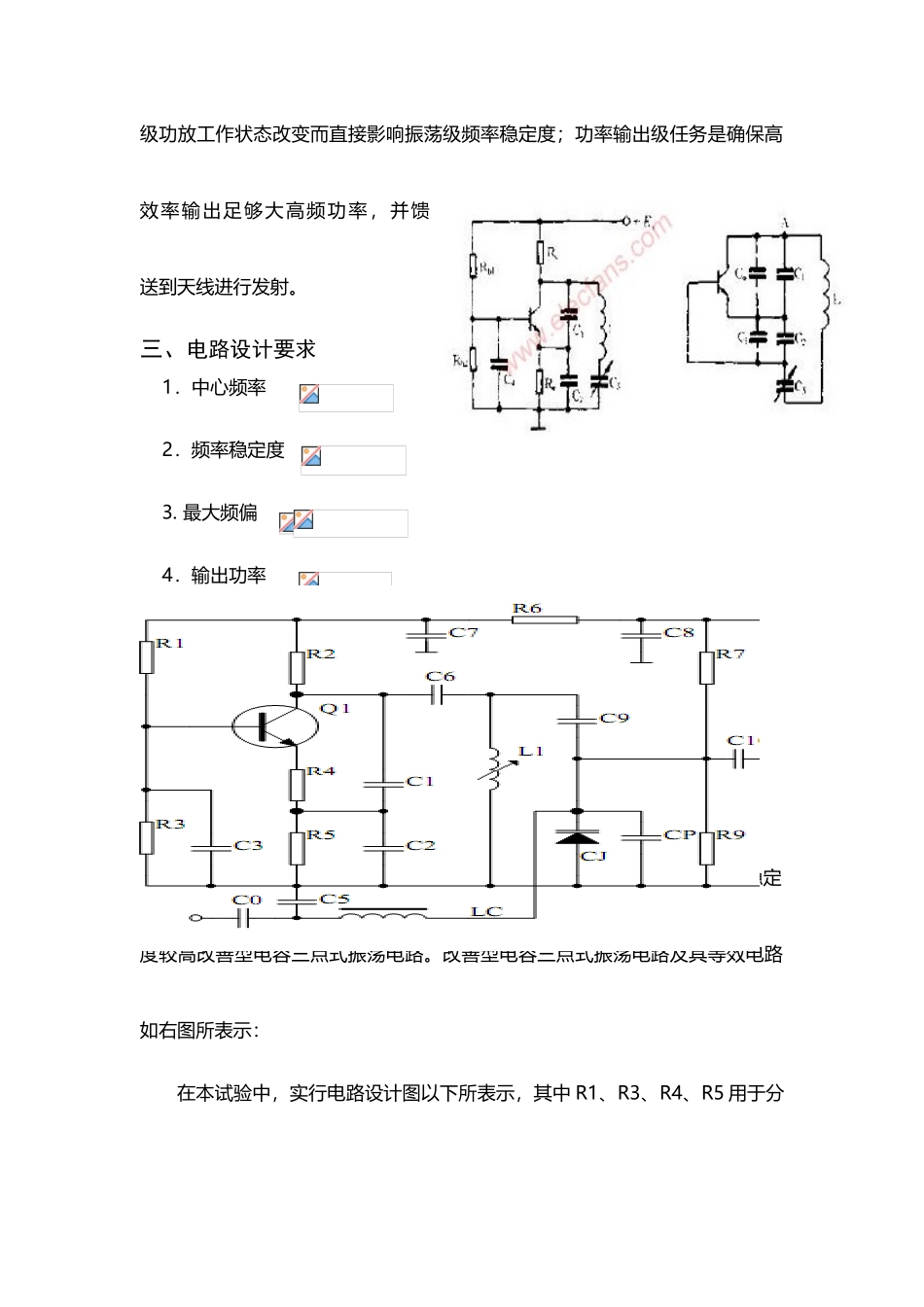

通信电子电路课程设计汇报书 学 院： 班 级 姓 名： 学 号： 指导老师： 年 月 日一、试验题目：小功率调频发射机设计二、调频发射机组成 和调幅系统相比，调频系统因为高频振荡器输出振幅不变，所以含有较强抗干扰能力和较高效率，在无线通信、广播电视、遥控遥测等方面取得广泛应用。下图为调频发射机基础组成框图。 其中调频振荡级关键是产生频率稳定、中心频率符合指标要求正弦波信号，且其频率受到外加音频信号电压调变；缓冲级关键是对调频振荡信号进行放大，以提供末级所需激励功率，同时还对前后级起有一定隔离作用，为避开级功放工作状态改变而直接影响振荡级频率稳定度；功率输出级任务是确保高效率输出足够大高频功率，并馈送到天线进行发射。三、电路设计要求 1．中心频率 2．频率稳定度 3. 最大频偏 4．输出功率 5. 天线形式 拉杆天线（75 欧姆）6. 电源电压 四、电路工作原理 1、调频震荡级 因为是固定中心频率，可实行直接调频方法，振荡电路可实行频率稳定度较高改善型电容三点式振荡电路。改善型电容三点式振荡电路及其等效电路如右图所表示： 在本试验中，实行电路设计图以下所表示，其中 R1、R3、R4、R5 用于分压偏置；C1、C2、C6、C9、Cj、Cp 和 L1 组成谐振回路；R7，R9 用于 Cj 偏置；C0，C5 和 Lc 组成音频回路；R6，C7 和 C8 用于电源滤波。 2、缓冲级 对该级有一定增益要求，考虑到频偏较小，所以可实行以 LC 并联回路作负载小信号谐振放大器电路。因为对该级有一定增益要求，考虑到中心频率固定，所以可实行以 LC 并联回路作负载小信号谐振放大器电路。对该级管子要求是 至于谐振回路计算，通常先依据计算出 LC 乘积值，然后选择适宜 C 再求出 L。C 依据本课题频率可取 100pF—200pF。 在本试验中，实行电路设计图如右图所表示。其中 R8，R10，R11 用于分压偏置；负载 C11 和 L2 组成并联谐振电路谐振于载波频率。3、功率放大级 对该级有一定增益要求，考虑到频偏较小，所以可实行以 LC 并联回路作负载小信号谐振放大器电路。为了取得较大功率增益和较高集电极效率，该级可实行共发射极电路，且工作在丙类状态，输出回路用来实现阻抗匹配并进行滤波，从结构简单、调整方便起见，本课题可实行п 型网络，计算元件参数时通常取在 10 以内，功放管要满足以下条件：在本试验中，实行电路设计图如上图所表示。其中 R13，R14，R15 用于分压偏置；C15...
