通用-室内气体消防灭火系统安装

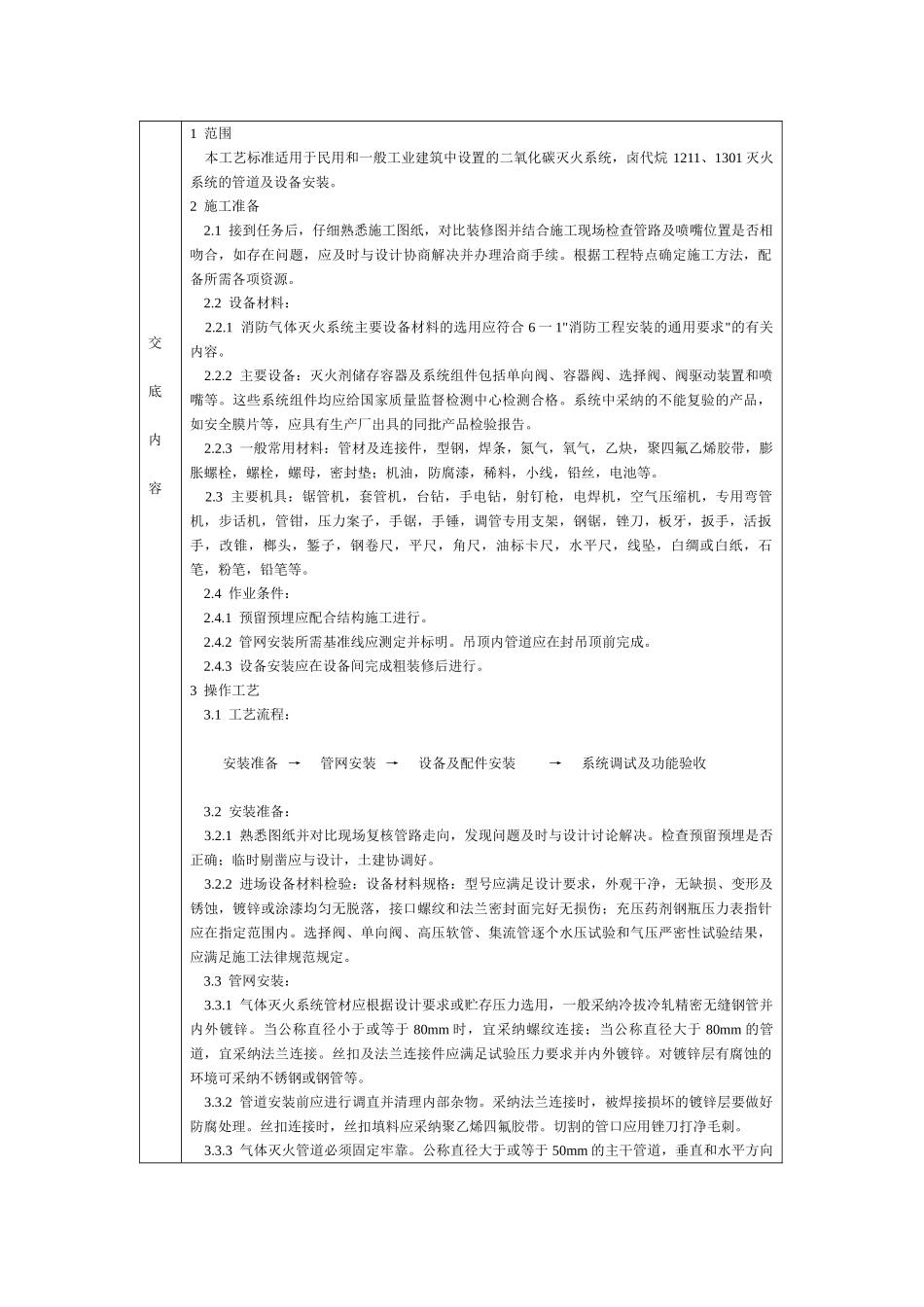

交底内容1 范围 本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统，卤代烷 1211、1301 灭火系统的管道及设备安装。2 施工准备 2.1 接到任务后，仔细熟悉施工图纸，对比装修图并结合施工现场检查管路及喷嘴位置是否相吻合，如存在问题，应及时与设计协商解决并办理洽商手续。根据工程特点确定施工方法，配备所需各项资源。 2.2 设备材料： 2.2.1 消防气体灭火系统主要设备材料的选用应符合 6 一 1"消防工程安装的通用要求"的有关内容。 2.2.2 主要设备：灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应给国家质量监督检测中心检测合格。系统中采纳的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告。 2.2.3 一般常用材料：管材及连接件，型钢，焊条，氮气，氧气，乙炔，聚四氟乙烯胶带，膨胀螺栓，螺栓，螺母，密封垫；机油，防腐漆，稀料，小线，铅丝，电池等。 2.3 主要机具：锯管机，套管机，台钻，手电钻，射钉枪，电焊机，空气压缩机，专用弯管机，步话机，管钳，压力案子，手锯，手锤，调管专用支架，钢锯，锉刀，板牙，扳手，活扳手，改锥，榔头，錾子，钢卷尺，平尺，角尺，油标卡尺，水平尺，线坠，白绸或白纸，石笔，粉笔，铅笔等。 2.4 作业条件： 2.4.1 预留预埋应配合结构施工进行。 2.4.2 管网安装所需基准线应测定并标明。吊顶内管道应在封吊顶前完成。 2.4.3 设备安装应在设备间完成粗装修后进行。3 操作工艺 3.1 工艺流程： 安装准备 →管网安装 →设备及配件安装→系统调试及功能验收 3.2 安装准备： 3.2.1 熟悉图纸并对比现场复核管路走向，发现问题及时与设计讨论解决。检查预留预埋是否正确；临时剔凿应与设计，土建协调好。 3.2.2 进场设备材料检验：设备材料规格：型号应满足设计要求，外观干净，无缺损、变形及锈蚀，镀锌或涂漆均匀无脱落，接口螺纹和法兰密封面完好无损伤；充压药剂钢瓶压力表指针应在指定范围内。选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果，应满足施工法律规范规定。 3.3 管网安装： 3.3.1 气体灭火系统管材应根据设计要求或贮存压力选用，一般采纳冷拔冷轧精密无缝钢管并内外镀锌。当公称直径小于或等于 80mm 时，宜采纳螺纹连接；当公称直径大于 80mm 的管道，宜采纳法兰连接。丝扣及法兰连接件应满足试验压力要求并内外镀锌。对镀锌层有腐蚀的...
