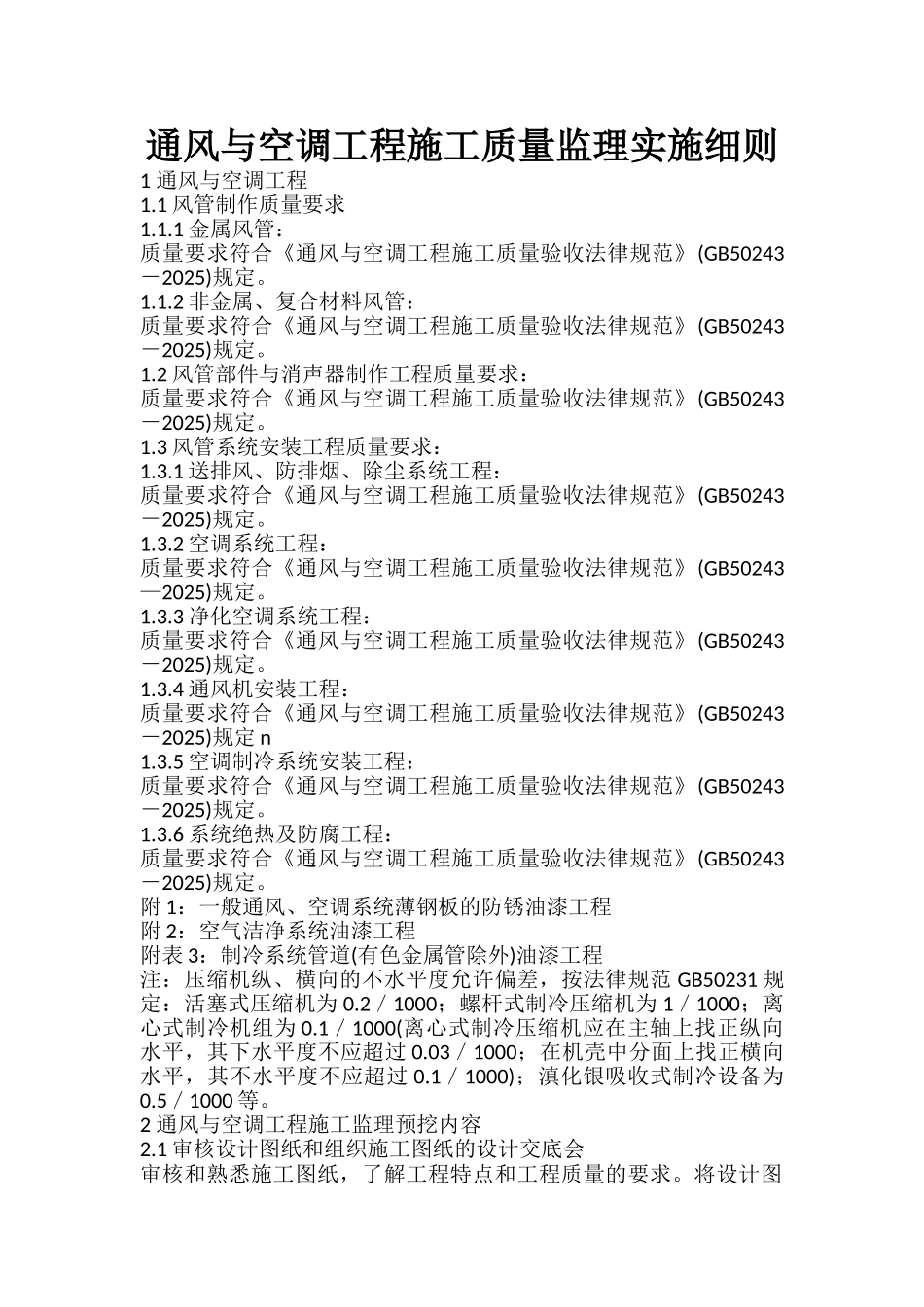

通风与空调工程施工质量监理实施细则

通风与空调工程施工质量监理实施细则1 通风与空调工程1.1 风管制作质量要求1.1.1 金属风管：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243－2025)规定。1.1.2 非金属、复合材料风管：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243－2025)规定。1.2 风管部件与消声器制作工程质量要求：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243－2025)规定。1.3 风管系统安装工程质量要求：1.3.1 送排风、防排烟、除尘系统工程：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243－2025)规定。1.3.2 空调系统工程：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243—2025)规定。1.3.3 净化空调系统工程：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243－2025)规定。1.3.4 通风机安装工程：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243－2025)规定 n1.3.5 空调制冷系统安装工程：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243－2025)规定。1.3.6 系统绝热及防腐工程：质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243－2025)规定。附 1：一般通风、空调系统薄钢板的防锈油漆工程附 2：空气洁净系统油漆工程附表 3：制冷系统管道(有色金属管除外)油漆工程注：压缩机纵、横向的不水平度允许偏差，按法律规范 GB50231 规定：活塞式压缩机为 0.2／1000；螺杆式制冷压缩机为 1／1000；离心式制冷机组为 0.1／1000(离心式制冷压缩机应在主轴上找正纵向水平，其下水平度不应超过 0.03／1000；在机壳中分面上找正横向水平，其不水平度不应超过 0.1／1000)；滇化银吸收式制冷设备为0.5／1000 等。2 通风与空调工程施工监理预挖内容2.1 审核设计图纸和组织施工图纸的设计交底会审核和熟悉施工图纸，了解工程特点和工程质量的要求。将设计图纸中影响施工顺利进行。图纸差错和工程质量等问题汇总形成文件，及时组织设计交底会，并做好设计变更和工程洽商等图纸的预审工作。2.2 审核施工单位提交的施工方案及技术交底施工单位应根据施工组织设计方案编制通风、空调工程方面的专业施工方案，监理工程师要着重审核技术组织措施，如：现场实测安装图、制作大样图、质量保证措施、各工种工序协调措施。季节性施工措施、安全施工措施等，经监理工程师认定后方可进行施工。在必要时进行样板试验引路。2.3 对施工分包单...
