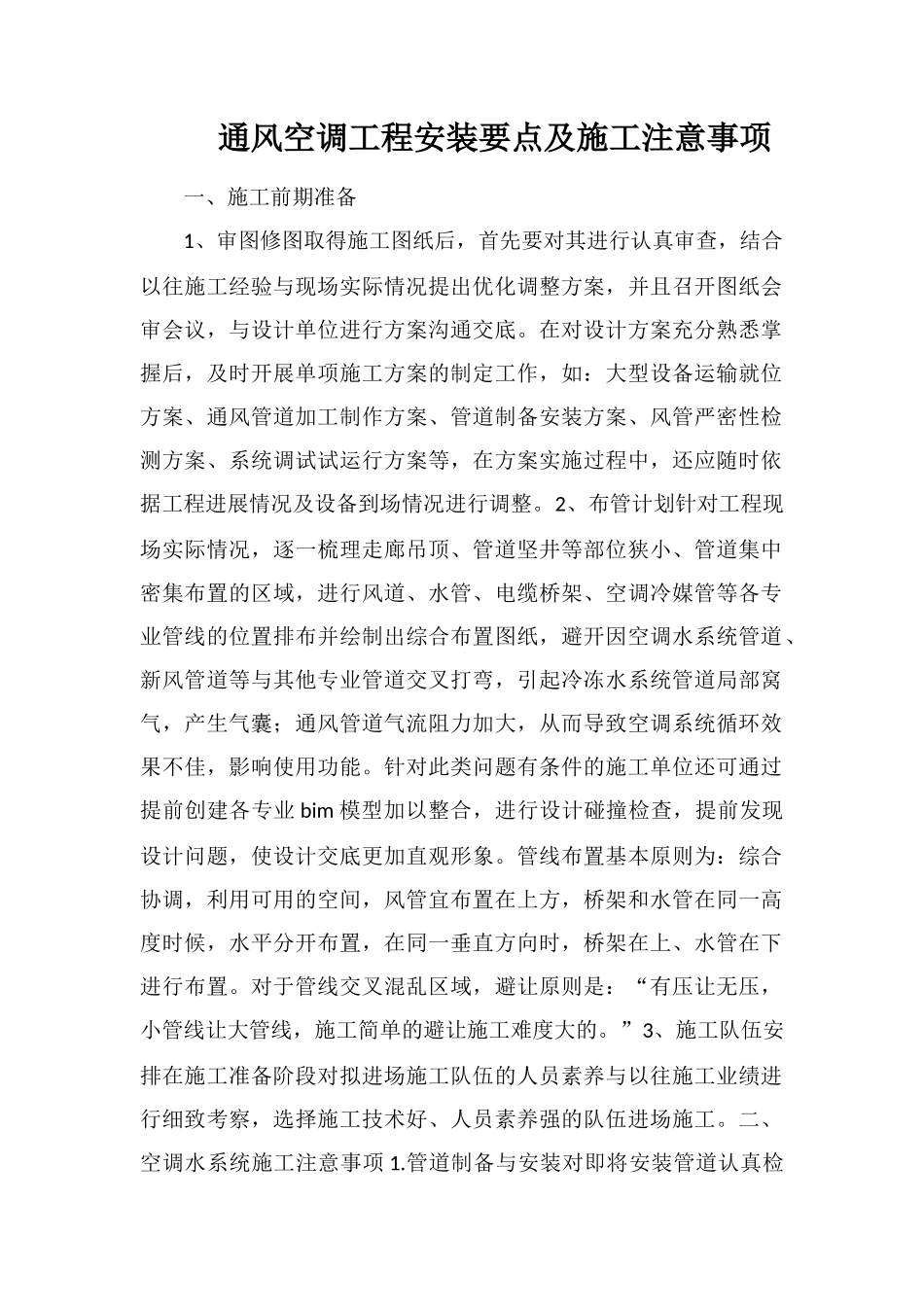

通风空调工程安装要点及施工注意事项一、施工前期准备1、审图修图取得施工图纸后，首先要对其进行认真审查，结合以往施工经验与现场实际情况提出优化调整方案，并且召开图纸会审会议，与设计单位进行方案沟通交底。在对设计方案充分熟悉掌握后，及时开展单项施工方案的制定工作，如：大型设备运输就位方案、通风管道加工制作方案、管道制备安装方案、风管严密性检测方案、系统调试试运行方案等，在方案实施过程中，还应随时依据工程进展情况及设备到场情况进行调整。2、布管计划针对工程现场实际情况，逐一梳理走廊吊顶、管道坚井等部位狭小、管道集中密集布置的区域，进行风道、水管、电缆桥架、空调冷媒管等各专业管线的位置排布并绘制出综合布置图纸，避开因空调水系统管道、新风管道等与其他专业管道交叉打弯，引起冷冻水系统管道局部窝气，产生气囊；通风管道气流阻力加大，从而导致空调系统循环效果不佳，影响使用功能。针对此类问题有条件的施工单位还可通过提前创建各专业 bim 模型加以整合，进行设计碰撞检查，提前发现设计问题，使设计交底更加直观形象。管线布置基本原则为：综合协调，利用可用的空间，风管宜布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上、水管在下进行布置。对于管线交叉混乱区域，避让原则是：“有压让无压，小管线让大管线，施工简单的避让施工难度大的。”3、施工队伍安排在施工准备阶段对拟进场施工队伍的人员素养与以往施工业绩进行细致考察，选择施工技术好、人员素养强的队伍进场施工。二、空调水系统施工注意事项 1.管道制备与安装对即将安装管道认真检查，察看有无局部的“凸起”或“凹陷”，否则在空调水系统循环运行时，会在管路上形成相应气囊，影响循环效果。所以在管道装卸、运输、搬运时要提醒工人格外注意，实行相应的保护措施，防止管道磕碰变形。对已经变形的管道则应在安装前予以矫正或更换。2.关键阀门部件安装注意事项(1)管道系统电动阀门在安装前需先进行模拟动作试验，可预先进行驱动器通电，检查其机械传动部位是否灵活，有无松动、卡滞现象，防止安装后出现问题影响循环效果，避开重复拆卸更换。(2)为满足管路内介质正常流动，立式升降式止回阀应安装在垂直管路上，立管介质从下向上进入。旋启式止回阀安装时，要使摇板的旋转轴处于水平位置，以保证循环管路处于最佳的工作状态。(3)为了便于精确测量与控制管道系统流量，安装平衡阀时，在阀体前后分...
