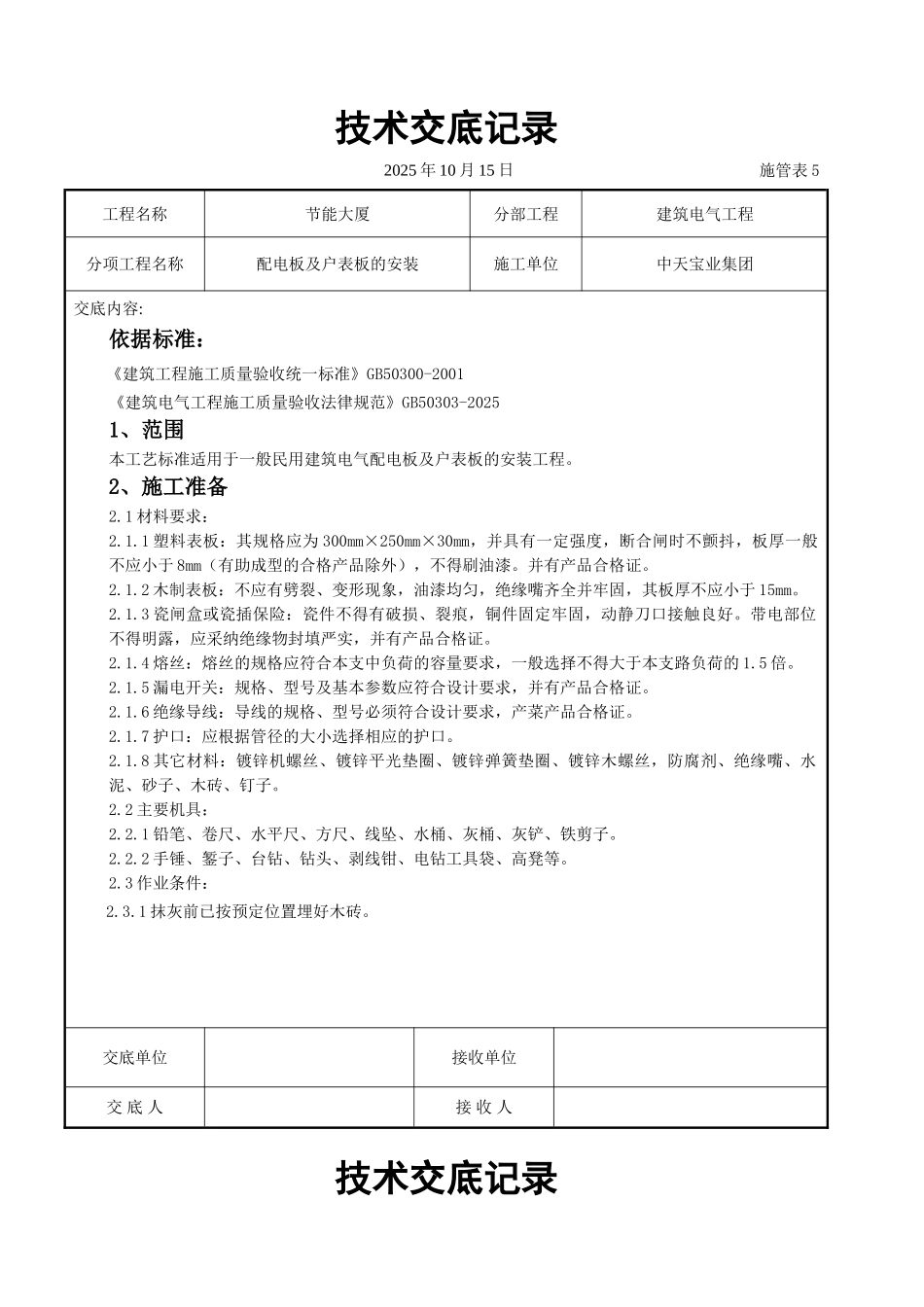

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称配电板及户表板的安装施工单位中天宝业集团交底内容:依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20251、范围本工艺标准适用于一般民用建筑电气配电板及户表板的安装工程。2、施工准备2.1 材料要求：2.1.1 塑料表板：其规格应为 300mm×250mm×30mm，并具有一定强度，断合闸时不颤抖，板厚一般不应小于 8mm（有助成型的合格产品除外），不得刷油漆。并有产品合格证。2.1.2 木制表板：不应有劈裂、变形现象，油漆均匀，绝缘嘴齐全并牢固，其板厚不应小于 15mm。2.1.3 瓷闸盒或瓷插保险：瓷件不得有破损、裂痕，铜件固定牢固，动静刀口接触良好。带电部位不得明露，应采纳绝缘物封填严实，并有产品合格证。2.1.4 熔丝：熔丝的规格应符合本支中负荷的容量要求，一般选择不得大于本支路负荷的 1.5 倍。2.1.5 漏电开关：规格、型号及基本参数应符合设计要求，并有产品合格证。2.1.6 绝缘导线：导线的规格、型号必须符合设计要求，产菜产品合格证。2.1.7 护口：应根据管径的大小选择相应的护口。2.1.8 其它材料：镀锌机螺丝、镀锌平光垫圈、镀锌弹簧垫圈、镀锌木螺丝，防腐剂、绝缘嘴、水泥、砂子、木砖、钉子。2.2 主要机具：2.2.1 铅笔、卷尺、水平尺、方尺、线坠、水桶、灰桶、灰铲、铁剪子。2.2.2 手锤、錾子、台钻、钻头、剥线钳、电钻工具袋、高凳等。2.3 作业条件：2.3.1 抹灰前已按预定位置埋好木砖。交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称配电板及户表板的安装施工单位中天宝业集团交底内容:2.3.2 屋顶、墙面喷浆全部完成。2.3.3 木表板已预刷油漆。并做防火处理。3、操作工艺3.1 工艺流程：闸具组装要求——闸具组装——固定点测定——表板固定3.2 闸具组装要求：3.2.1 在干燥无尘埃的场所，可装木制配电板，导线引出版面均应加套绝缘嘴。3.2.2 表板应固定牢固，紧贴墙面，固定表板的螺丝应在四角均匀对称，螺帽应与板面平齐。3.2.3 表板应避开暖卫管、窗亮及顶柜门。3.2.4 配线应正确，表尾线无交叉，一孔只准穿一根导线，表尾线长度应取 100mm 左右为宜。采纳塑料制品配电板时，在板上要装电器元件，必须用镀锌木螺丝拧装牢固。3.3 闸具组装：3.3.1...
