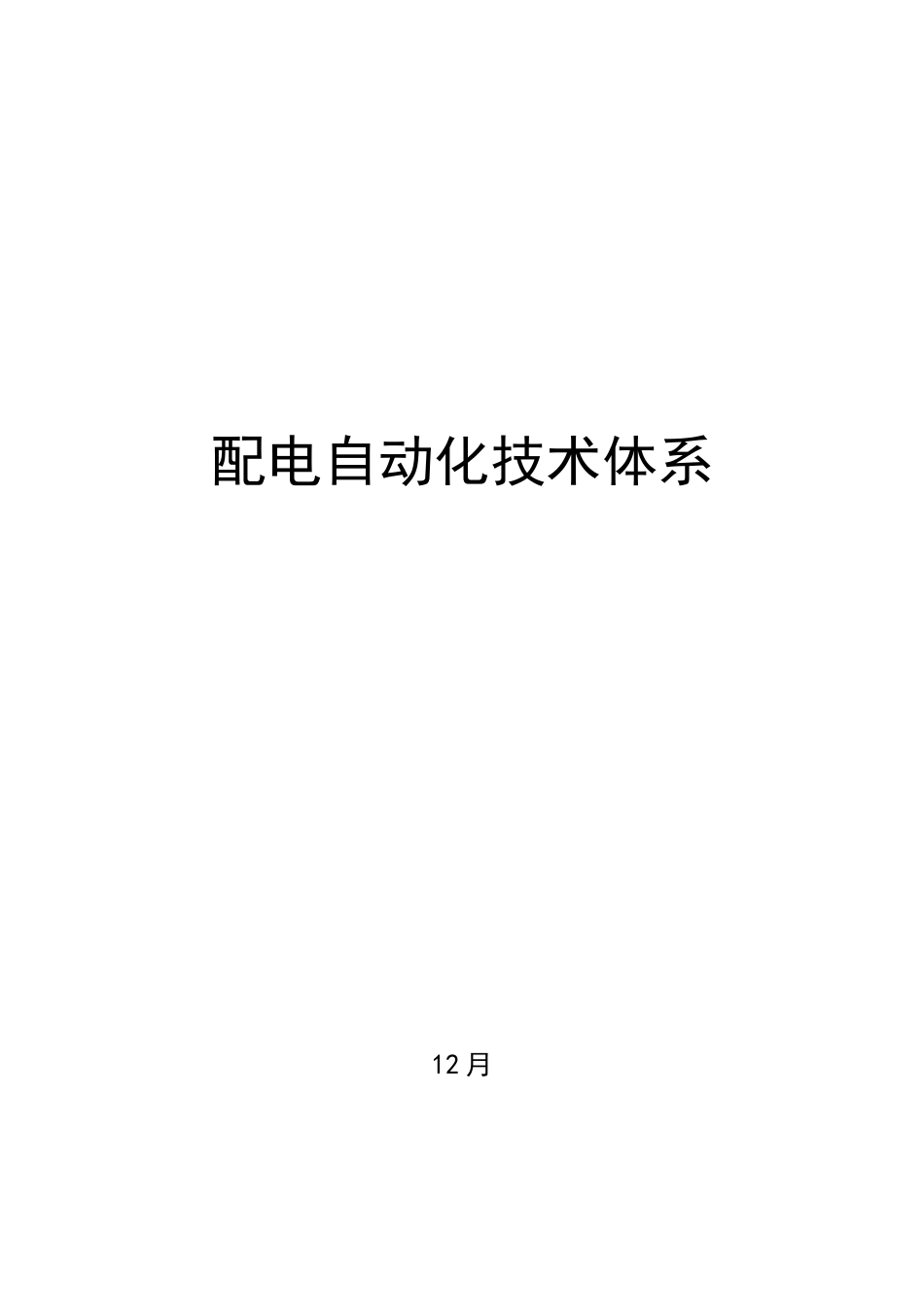

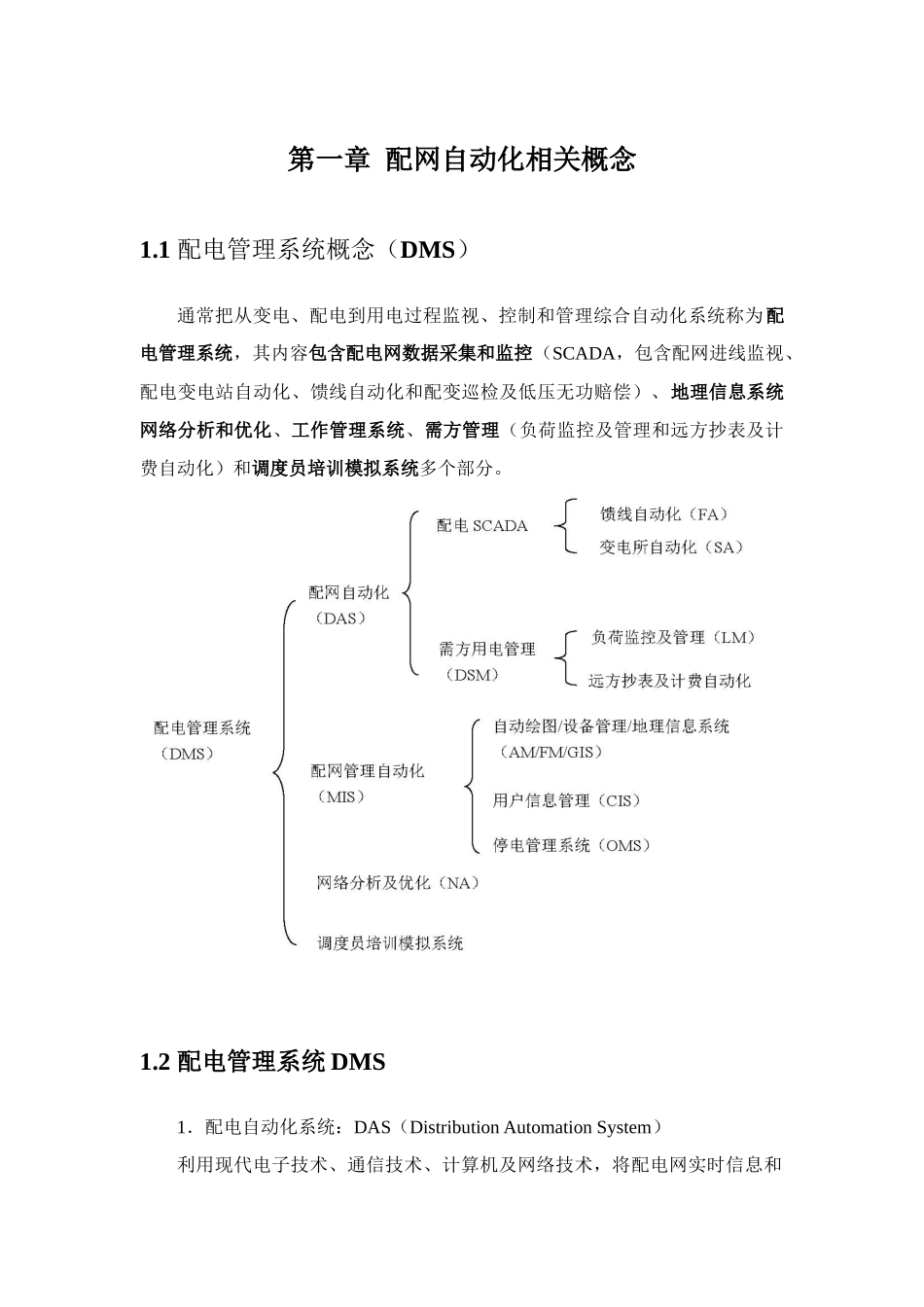

配电自动化技术体系12 月第一章 配网自动化相关概念1.1 配电管理系统概念（DMS）通常把从变电、配电到用电过程监视、控制和管理综合自动化系统称为 配电管理系统，其内容包含配电网数据采集和监控（SCADA，包含配网进线监视、配电变电站自动化、馈线自动化和配变巡检及低压无功赔偿）、地理信息系统网络分析和优化、工作管理系统、需方管理（负荷监控及管理和远方抄表及计费自动化）和调度员培训模拟系统多个部分。1.2 配电管理系统 DMS1．配电自动化系统：DAS（Distribution Automation System）利用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息和离线信息、用户信息、电网结构参数和地理信息进行安全集成，组成完整自动化及管理系统，实现配电网正常运行及事故状态下监测、保护、控制和配电管理。关键由配电主站、配电终端、配电子站（可选）和通信通道等部分组成。2．配电 SCADA 系统SCADA 系统：Supervisory Control and Data Acquisition 系统，全名为数据采集和监视控制系统。电力 SCADA 根据 IEEE 定义，是指一个能够使电网企业实时地监视、协调和操作多种电网设备系统。其功效分为三类：■监视：采集模拟量和开关量，判定电网实时状态■控制：必需时能够自动控制断路器等配电设备，改变目前电网运行工况■保护：能够自动识别电网系统故障点，并进行故障隔离配电自动化系统中，从为配电网供电 110kV 主变电站 10kV 部分监视，到10kV 馈线自动化和 10kV 开闭所、配电变电所和配变自动化，称为配电 SCADA系统。3．馈线自动化 FA（Feeder Automation）指在正常情况下，远方实时监控馈线分段开关和联络开关状态和馈线电流、电压情况，并实现线路开关远方合闸和分闸操作；在故障时猎取故障统计，并自动判别和隔离馈线故障区段和恢复对非故障区域供电。4．变电所自动化 SA（Substation Automation）国际电工委员会 TC57 技术委员会（电力系统控制和通信技术委员会）制订“变电站通信网络和系统”标准所采纳，对“变电站自动化系统”一词进行了以下定义：所谓 “ 变电站自动化系统（ Substation automation systems-SAS）”就是指“在变电站内提供包含通信基础设施在内自动化”。5．需方用电管理 DSM（Demand Side Management）是指经过提升终端用电效率和优化用电方法，在完成一样用电功效同时降低电量消耗和电力需求，达成节约能源和保护环境目标，实施低成本电力服务所进行用电管理...
