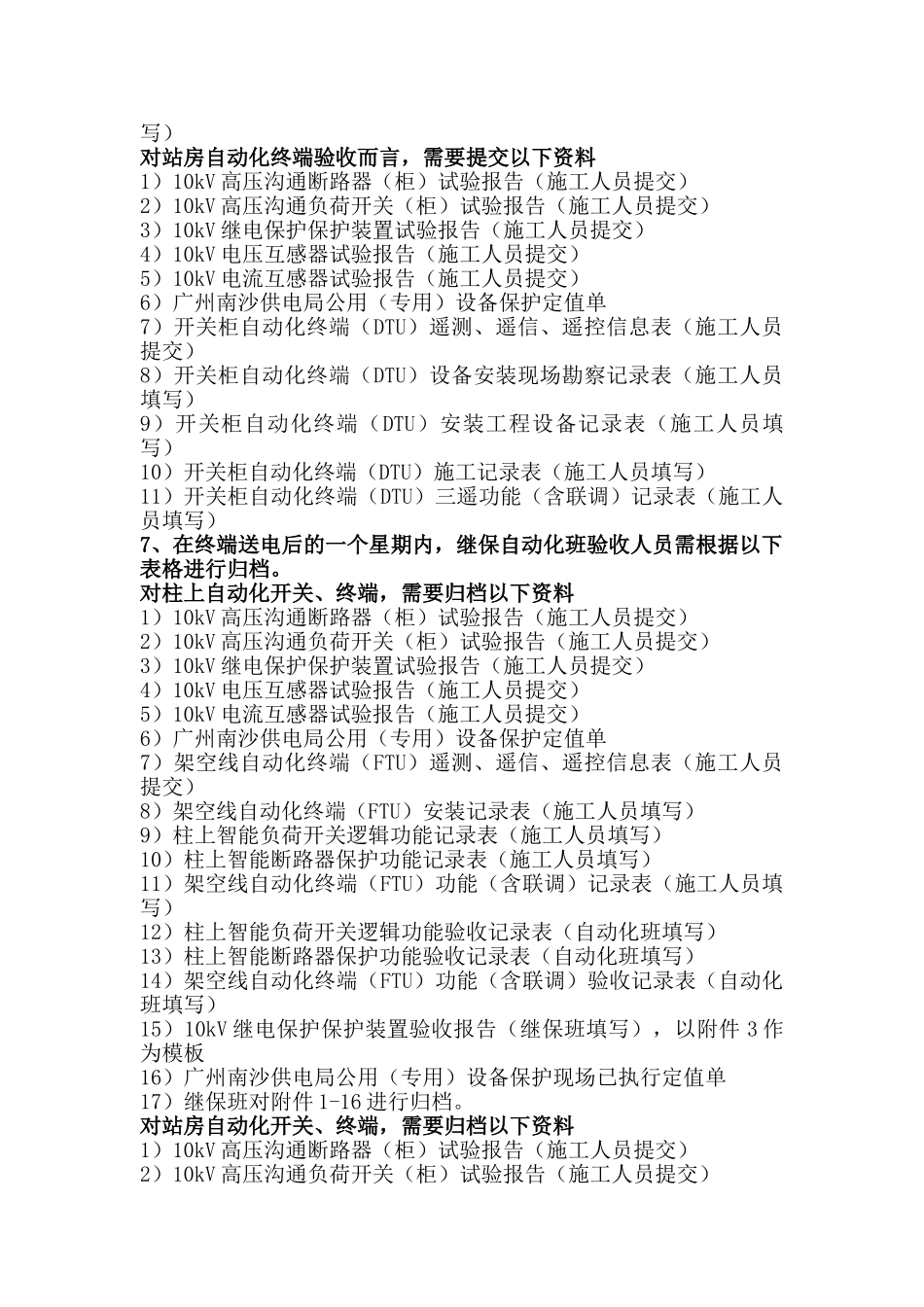

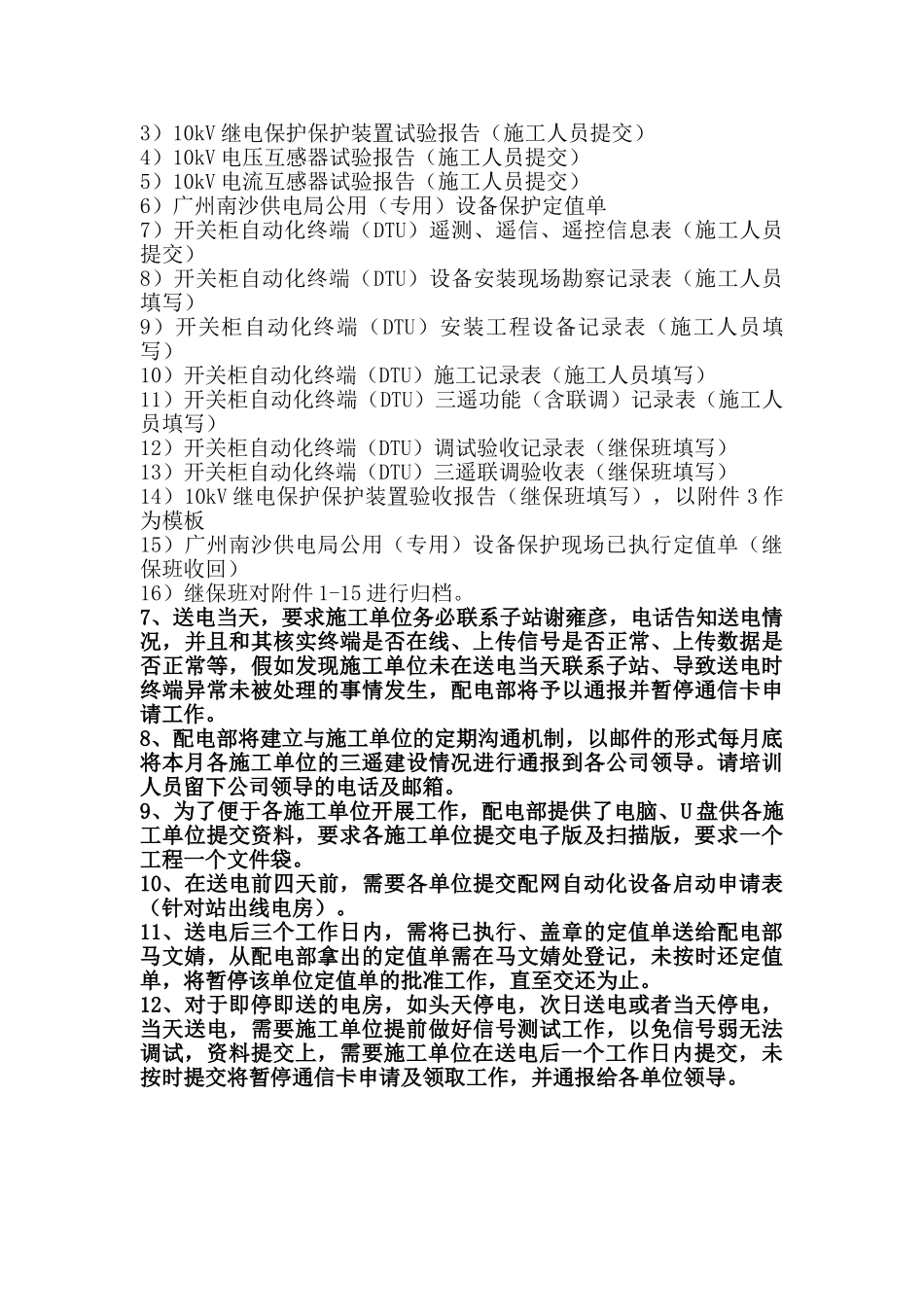

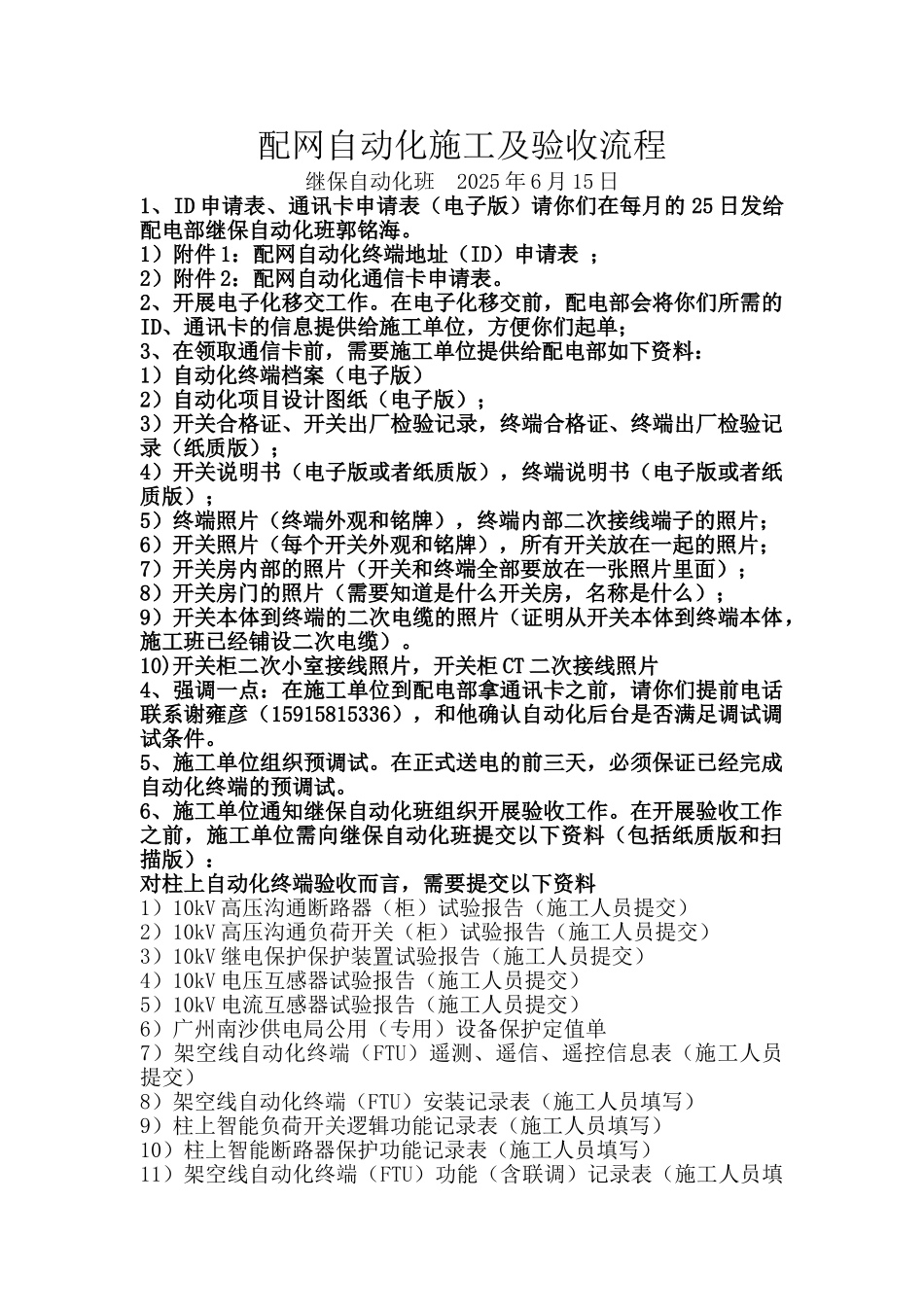

配网自动化施工及验收流程继保自动化班 2025 年 6 月 15 日1、ID 申请表、通讯卡申请表（电子版）请你们在每月的 25 日发给配电部继保自动化班郭铭海。1）附件 1：配网自动化终端地址（ID）申请表 ；2）附件 2：配网自动化通信卡申请表。2、开展电子化移交工作。在电子化移交前，配电部会将你们所需的ID、通讯卡的信息提供给施工单位，方便你们起单；3、在领取通信卡前，需要施工单位提供给配电部如下资料：1）自动化终端档案（电子版）2）自动化项目设计图纸（电子版）；3）开关合格证、开关出厂检验记录，终端合格证、终端出厂检验记录（纸质版）；4）开关说明书（电子版或者纸质版），终端说明书（电子版或者纸质版）；5）终端照片（终端外观和铭牌），终端内部二次接线端子的照片；6）开关照片（每个开关外观和铭牌），所有开关放在一起的照片；7）开关房内部的照片（开关和终端全部要放在一张照片里面）；8）开关房门的照片（需要知道是什么开关房，名称是什么）；9）开关本体到终端的二次电缆的照片（证明从开关本体到终端本体，施工班已经铺设二次电缆）。10)开关柜二次小室接线照片，开关柜 CT 二次接线照片4、强调一点：在施工单位到配电部拿通讯卡之前，请你们提前电话联系谢雍彦（15915815336），和他确认自动化后台是否满足调试调试条件。5、施工单位组织预调试。在正式送电的前三天，必须保证已经完成自动化终端的预调试。6、施工单位通知继保自动化班组织开展验收工作。在开展验收工作之前，施工单位需向继保自动化班提交以下资料（包括纸质版和扫描版）：对柱上自动化终端验收而言，需要提交以下资料1）10kV 高压沟通断路器（柜）试验报告（施工人员提交）2）10kV 高压沟通负荷开关（柜）试验报告（施工人员提交）3）10kV 继电保护保护装置试验报告（施工人员提交）4）10kV 电压互感器试验报告（施工人员提交）5）10kV 电流互感器试验报告（施工人员提交）6）广州南沙供电局公用（专用）设备保护定值单7）架空线自动化终端（FTU）遥测、遥信、遥控信息表（施工人员提交）8）架空线自动化终端（FTU）安装记录表（施工人员填写）9）柱上智能负荷开关逻辑功能记录表（施工人员填写）10）柱上智能断路器保护功能记录表（施工人员填写）11）架空线自动化终端（FTU）功能（含联调）记录表（施工人员填写）对站房自动化终端验收而言，需要提交以下资料1）10kV 高压沟通断路器（柜）试验报告（施工人员提交）2）10kV ...
