金属风管制作安装施工交底记录

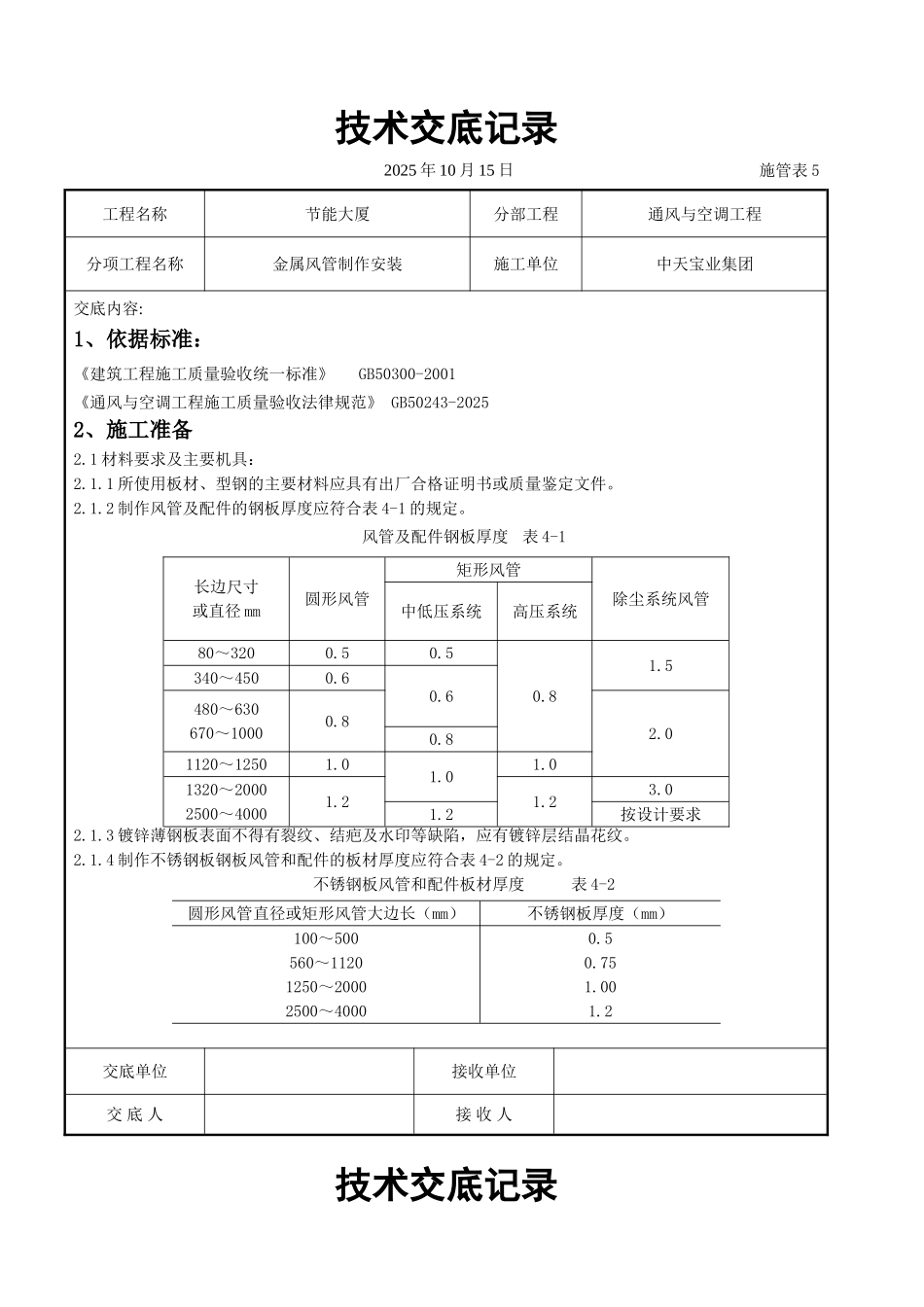

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程通风与空调工程分项工程名称金属风管制作安装施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《通风与空调工程施工质量验收法律规范》 GB50243-20252、施工准备2.1 材料要求及主要机具：2.1.1 所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。2.1.2 制作风管及配件的钢板厚度应符合表 4-1 的规定。风管及配件钢板厚度表 4-1长边尺寸或直径 mm圆形风管矩形风管除尘系统风管中低压系统高压系统80～3200.50.50.81.5340～4500.60.6480～630670～10000.82.00.81120～12501.01.01.01320～20002500～40001.21.23.01.2按设计要求2.1.3 镀锌薄钢板表面不得有裂纹、结疤及水印等缺陷，应有镀锌层结晶花纹。2.1.4 制作不锈钢板钢板风管和配件的板材厚度应符合表 4-2 的规定。不锈钢板风管和配件板材厚度表 4-2圆形风管直径或矩形风管大边长（mm）不锈钢板厚度（mm）100～500560～11201250～20002500～40000.50.751.001.2交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程通风与空调工程分项工程名称金属风管制作安装施工单位中天宝业集团交底内容:2.1.5 不锈钢板材应具有高温下耐酸耐减的抗腐蚀能力。板面不得有划痕、刮伤、锈斑和凹穴等缺陷。2.1.6 制作铝板风管和配件的板材厚度应符合表 4-3 的规定。铝板风管和配件板材厚度表 4-3圆形风管直径或矩形风管大边长（mm）铝板厚度（mm）100～320360～630700～20002500～40001.01.52.02.52.1.7 铝板材应具有良好的塑性、导电、导热性能及耐酸腐蚀性能，表面不得有划痕及磨损。2.1.8 龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角（扁）钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量器、划规、划针、洋冲、铁锤、木锤、拍板等小型工具。排烟系统钢板厚度可参照高压系统。2.2 作业条件：2.2.1 集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。2.2.2 现场分散加工应具有能防雨雪、大风及结构牢固的设施。2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置...
