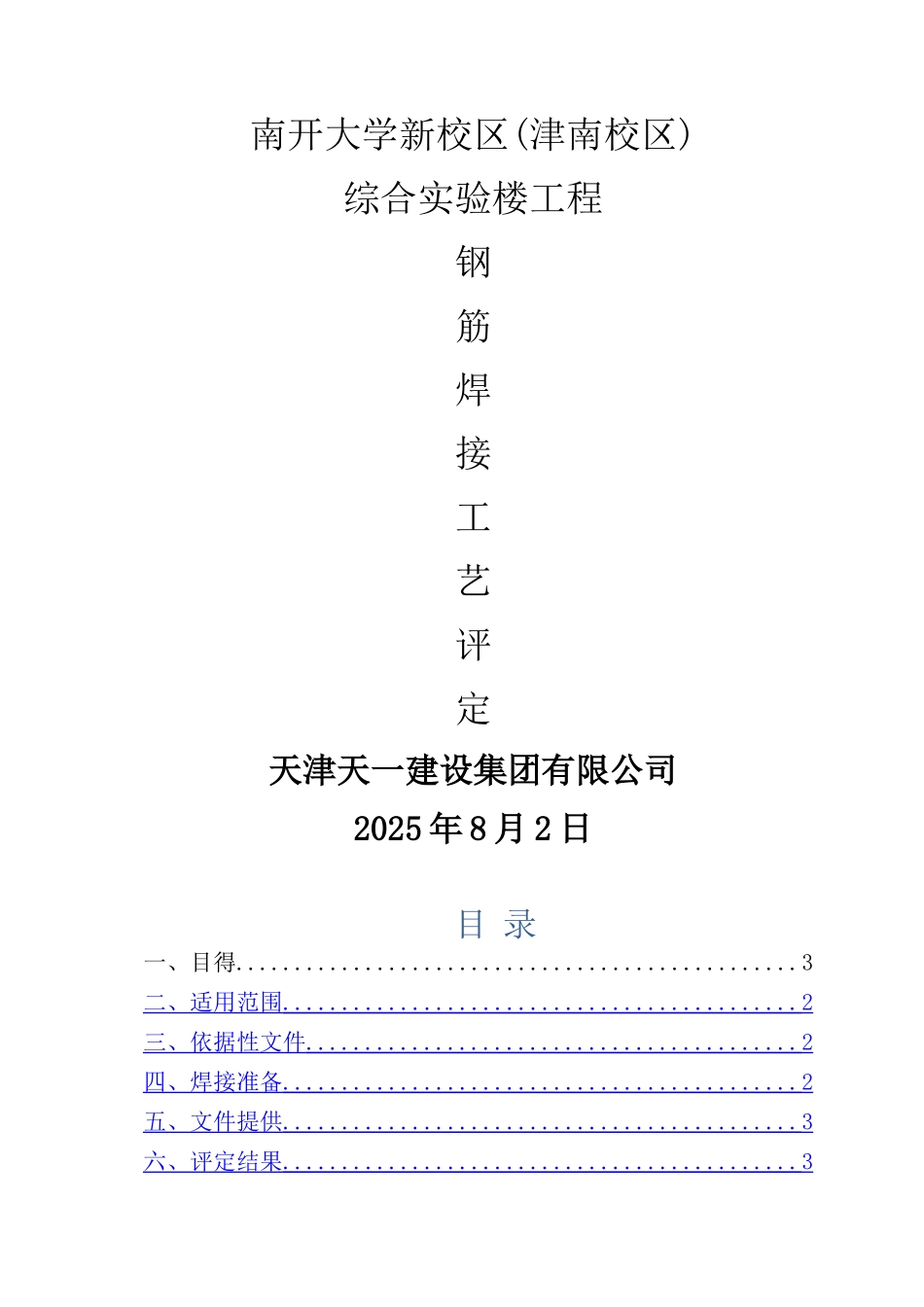

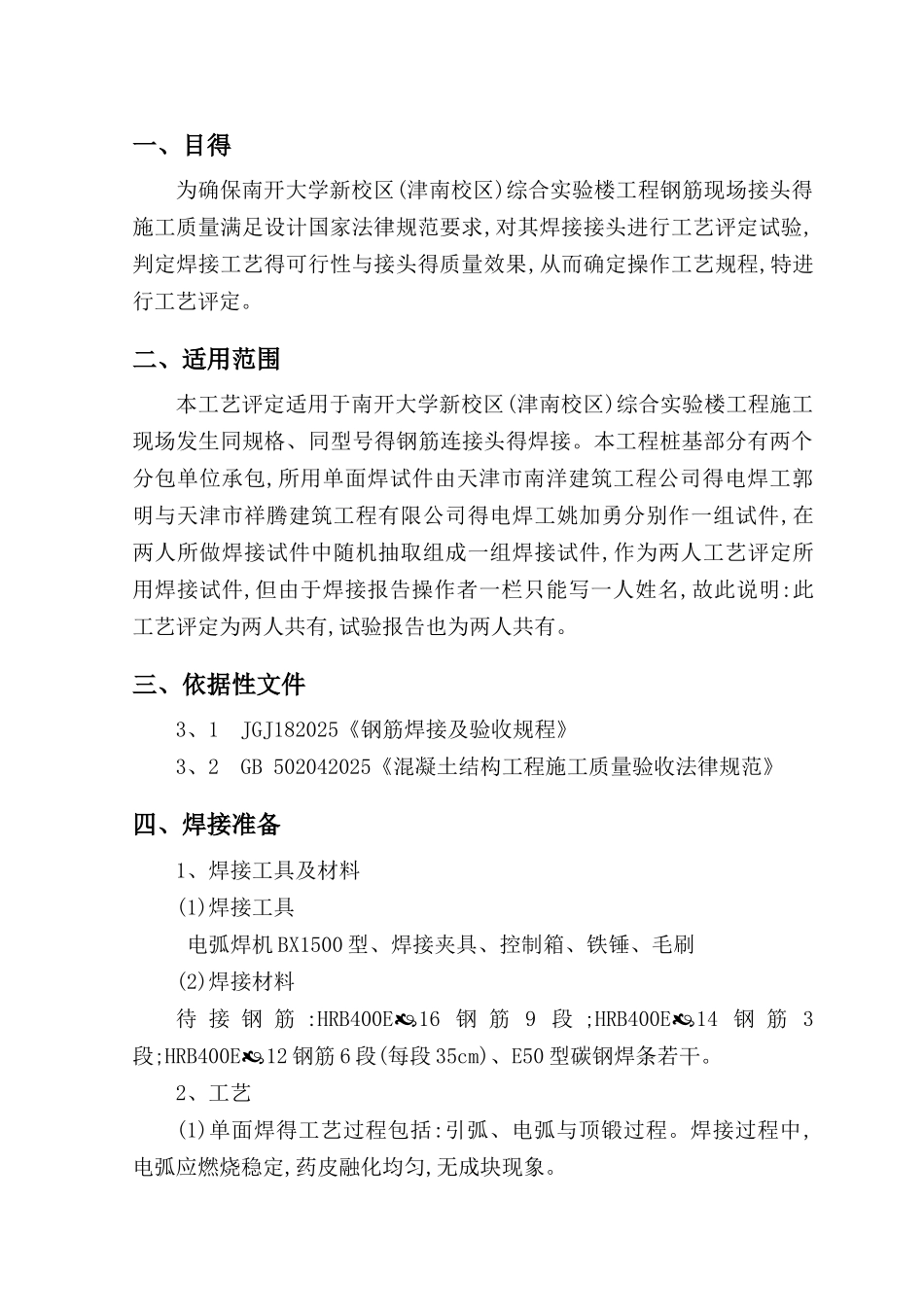

南开大学新校区(津南校区)综合实验楼工程钢筋焊接工艺评定天津天一建设集团有限公司2025 年 8 月 2 日 目 录一、目得................................................3二、适用范围 ............................................ 2 三、依据性文件 .......................................... 2 四、焊接准备 ............................................ 2 五、文件提供 ............................................ 3 六、评定结果 ............................................ 3 一、目得为确保南开大学新校区(津南校区)综合实验楼工程钢筋现场接头得施工质量满足设计国家法律规范要求,对其焊接接头进行工艺评定试验,判定焊接工艺得可行性与接头得质量效果,从而确定操作工艺规程,特进行工艺评定。二、适用范围本工艺评定适用于南开大学新校区(津南校区)综合实验楼工程施工现场发生同规格、同型号得钢筋连接头得焊接。本工程桩基部分有两个分包单位承包,所用单面焊试件由天津市南洋建筑工程公司得电焊工郭明与天津市祥腾建筑工程有限公司得电焊工姚加勇分别作一组试件,在两人所做焊接试件中随机抽取组成一组焊接试件,作为两人工艺评定所用焊接试件,但由于焊接报告操作者一栏只能写一人姓名,故此说明:此工艺评定为两人共有,试验报告也为两人共有。三、依据性文件3、1 JGJ182025《钢筋焊接及验收规程》3、2 GB 502042025《混凝土结构工程施工质量验收法律规范》四、焊接准备 1、焊接工具及材料(1)焊接工具 电弧焊机 BX1500 型、焊接夹具、控制箱、铁锤、毛刷(2)焊接材料待 接 钢 筋 :HRB400E16钢 筋 9 段 ;HRB400E14钢 筋 3段;HRB400E12钢筋 6 段(每段 35cm)、E50 型碳钢焊条若干。2、工艺(1)单面焊得工艺过程包括:引弧、电弧与顶锻过程。焊接过程中,电弧应燃烧稳定,药皮融化均匀,无成块现象。(2)中间焊缝突出钢筋表面得高度应大于或等于 2mm。(3)保证封底焊既焊透又不漏焊,且焊道均匀平滑,要做到此点,关键就是掌握焊接温度,掌握好运弧方式,控制住同样大小得熔孔与熔池形状,才能焊出均匀、密实、美观得根部焊缝。(4)焊缝得要领就是电弧要短、手法要稳、运条均匀、焊道要薄。钢筋与电极接触处,应无烧伤缺陷。接头处得弯折角不得大于 3 度。接头处得轴线偏移不得大于钢筋直径得 0、1 倍,且不得大于 2㎜。(5)运条采纳横向锯齿形摆动,在坡口两侧稍加停顿,以保证熔池与坡口两侧温度均...
