钢筋电渣压力焊工程技术交底

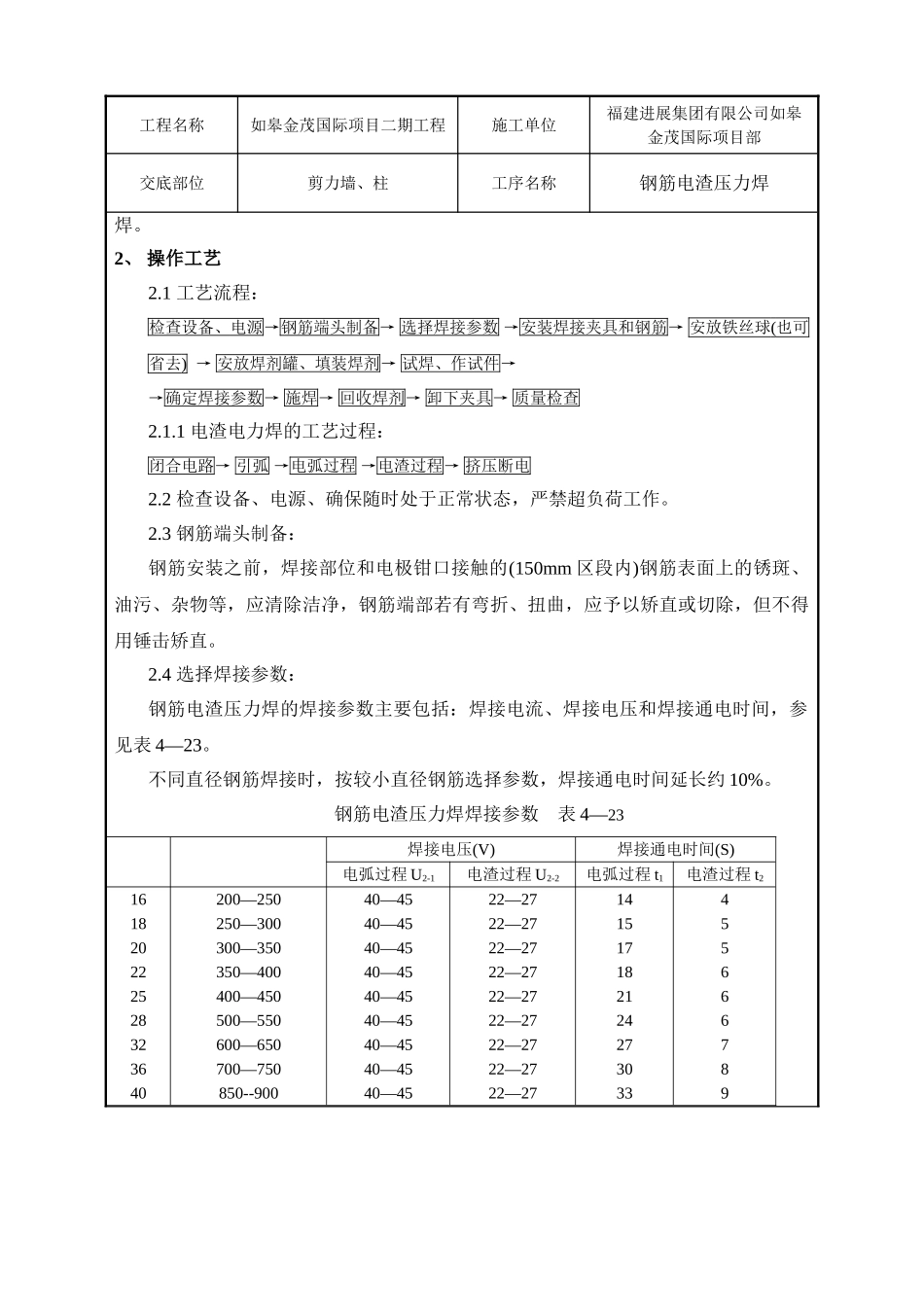

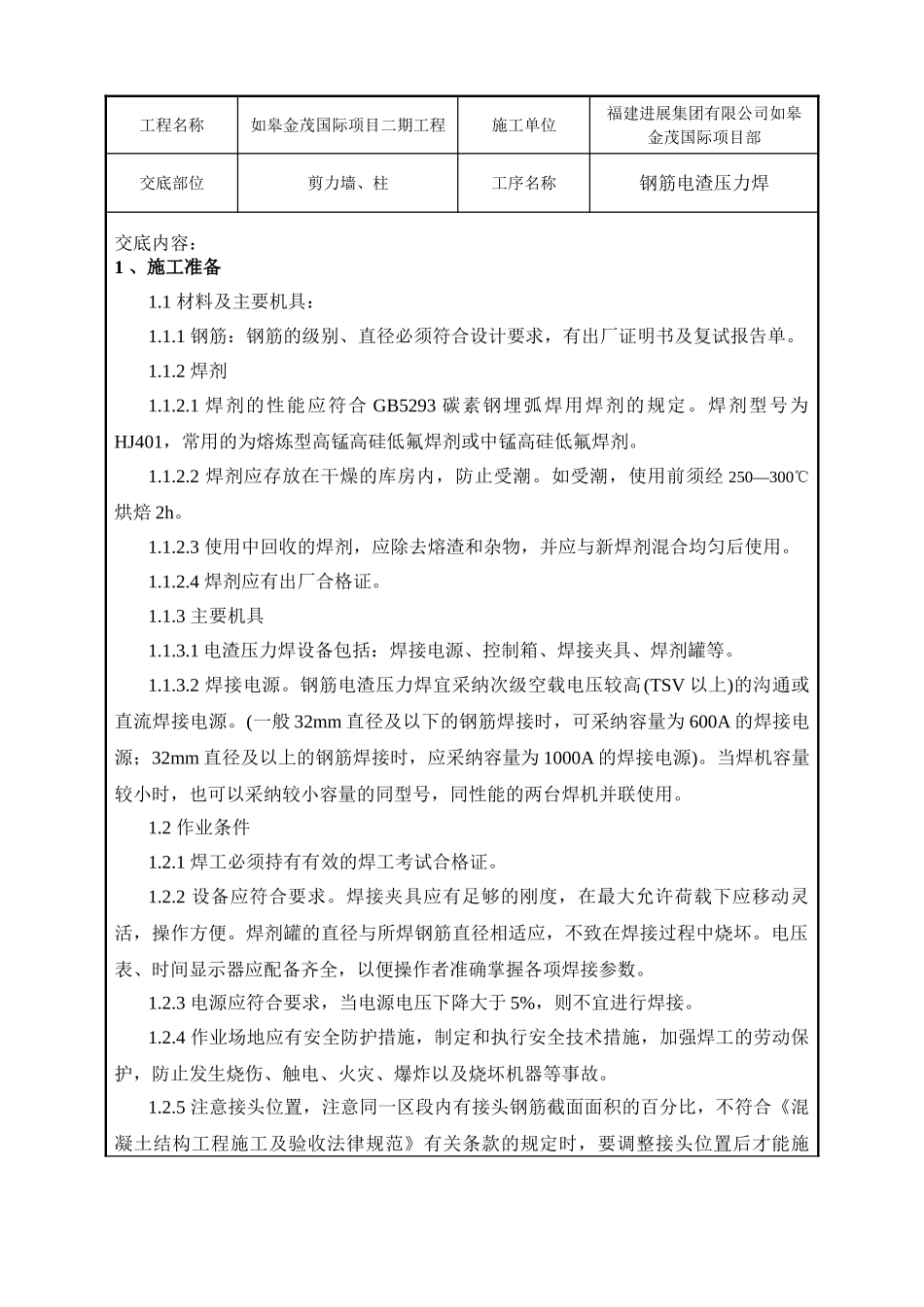

工程名称如皋金茂国际项目二期工程施工单位福建进展集团有限公司如皋金茂国际项目部交底部位剪力墙、柱工序名称钢筋电渣压力焊交底内容：1 、施工准备1.1 材料及主要机具：1.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。1.1.2 焊剂1.1.2.1 焊剂的性能应符合 GB5293 碳素钢埋弧焊用焊剂的规定。焊剂型号为HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。1.1.2.2 焊剂应存放在干燥的库房内，防止受潮。如受潮，使用前须经 250—300℃烘焙 2h。1.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。1.1.2.4 焊剂应有出厂合格证。1.1.3 主要机具1.1.3.1 电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。1.1.3.2 焊接电源。钢筋电渣压力焊宜采纳次级空载电压较高(TSV 以上)的沟通或直流焊接电源。(一般 32mm 直径及以下的钢筋焊接时，可采纳容量为 600A 的焊接电源；32mm 直径及以上的钢筋焊接时，应采纳容量为 1000A 的焊接电源)。当焊机容量较小时，也可以采纳较小容量的同型号，同性能的两台焊机并联使用。1.2 作业条件1.2.1 焊工必须持有有效的焊工考试合格证。1.2.2 设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。1.2.3 电源应符合要求，当电源电压下降大于 5%，则不宜进行焊接。1.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。1.2.5 注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工及验收法律规范》有关条款的规定时，要调整接头位置后才能施工程名称如皋金茂国际项目二期工程施工单位福建进展集团有限公司如皋金茂国际项目部交底部位剪力墙、柱工序名称钢筋电渣压力焊焊。2、 操作工艺2.1 工艺流程：检查设备、电源→钢筋端头制备→ 选择焊接参数 →安装焊接夹具和钢筋→ 安放铁丝球(也可省去) → 安放焊剂罐、填装焊剂→ 试焊、作试件→ →确定焊接参数→ 施焊→ 回收焊剂→ 卸下夹具→ 质量检查 2.1.1 电渣电力焊的工艺过程：闭合电路→ 引弧 →电弧过程 →电渣过程→ 挤压断电2.2 检查设备、电源、确保随时处于正常状态...
