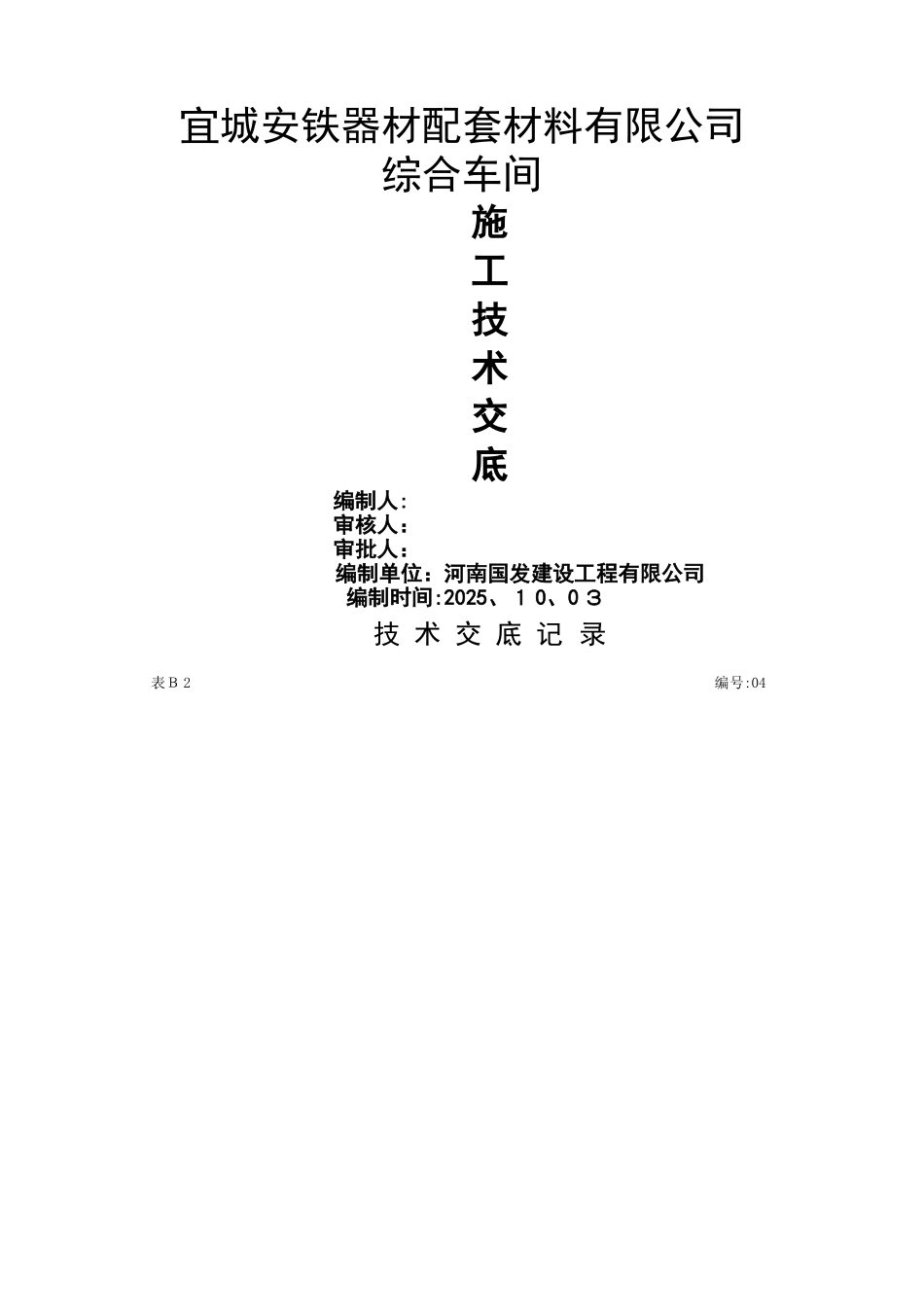

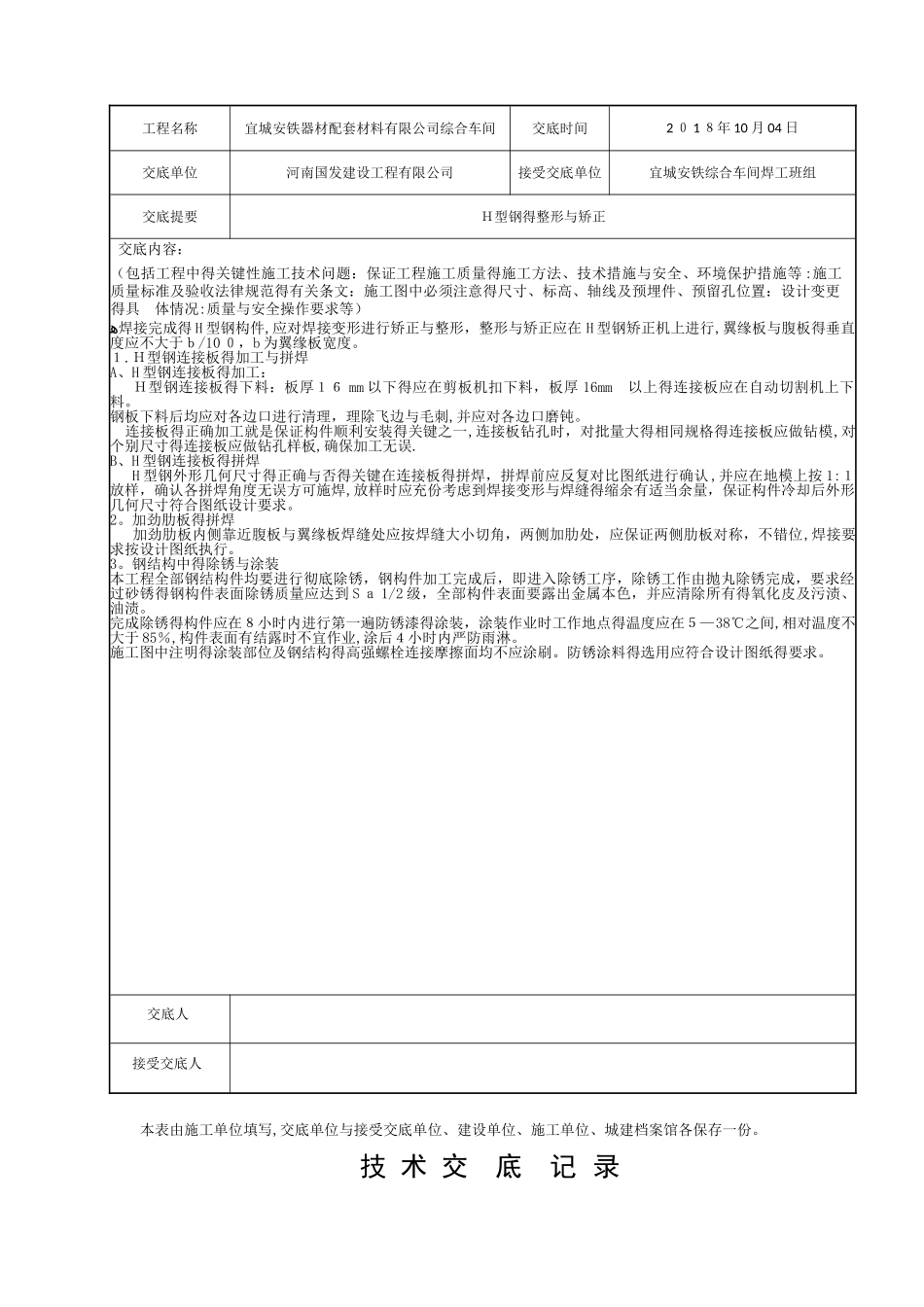

宜城安铁器材配套材料有限公司综合车间施工技术交底编制人:审核人：审批人：编制单位：河南国发建设工程有限公司 编制时间:2025、１ 0、0 ３技 术 交 底 记 录表Ｂ 2编号:04本表由施工单位填写,交底单位与接受交底单位、建设单位、施工单位、城建档案馆各保存一份。技 术 交 底 记 录工程名称宜城安铁器材配套材料有限公司综合车间交底时间2 ０ 1 ８年 10 月 04 日交底单位河南国发建设工程有限公司接受交底单位宜城安铁综合车间焊工班组交底提要Ｈ型钢得整形与矫正交底内容：（包括工程中得关键性施工技术问题：保证工程施工质量得施工方法、技术措施与安全、环境保护措施等 :施工 质量标准及验收法律规范得有关条文：施工图中必须注意得尺寸、标高、轴线及预埋件、预留孔位置：设计变更得具 体情况:质量与安全操作要求等）ﻫ焊接完成得 H 型钢构件,应对焊接变形进行矫正与整形，整形与矫正应在 H 型钢矫正机上进行,翼缘板与腹板得垂直度应不大于ｂ/10 ０，b 为翼缘板宽度。１.Ｈ型钢连接板得加工与拼焊A、H 型钢连接板得加工： Ｈ型钢连接板得下料：板厚１６ mm 以下得应在剪板机扣下料，板厚 16mm 以上得连接板应在自动切割机上下料。钢板下料后均应对各边口进行清理，理除飞边与毛刺,并应对各边口磨钝。 连接板得正确加工就是保证构件顺利安装得关键之一,连接板钻孔时，对批量大得相同规格得连接板应做钻模,对个别尺寸得连接板应做钻孔样板,确保加工无误.B、H 型钢连接板得拼焊 H 型钢外形几何尺寸得正确与否得关键在连接板得拼焊，拼焊前应反复对比图纸进行确认 ,并应在地模上按 1:１放样，确认各拼焊角度无误方可施焊,放样时应充份考虑到焊接变形与焊缝得缩余有适当余量，保证构件冷却后外形几何尺寸符合图纸设计要求。2。加劲肋板得拼焊 加劲肋板内侧靠近腹板与翼缘板焊缝处应按焊缝大小切角，两侧加肋处，应保证两侧肋板对称，不错位,焊接要求按设计图纸执行。3。钢结构中得除锈与涂装本工程全部钢结构件均要进行彻底除锈，钢构件加工完成后，即进入除锈工序，除锈工作由抛丸除锈完成，要求经过砂锈得钢构件表面除锈质量应达到 S ａ 1/2 级，全部构件表面要露出金属本色，并应清除所有得氧化皮及污渍、油渍。完成除锈得构件应在８小时内进行第一遍防锈漆得涂装，涂装作业时工作地点得温度应在５—38℃之间,相对温度不大于 85％,构件表面有结露时不宜作业,涂后４小时内严防雨淋。施工图中...
