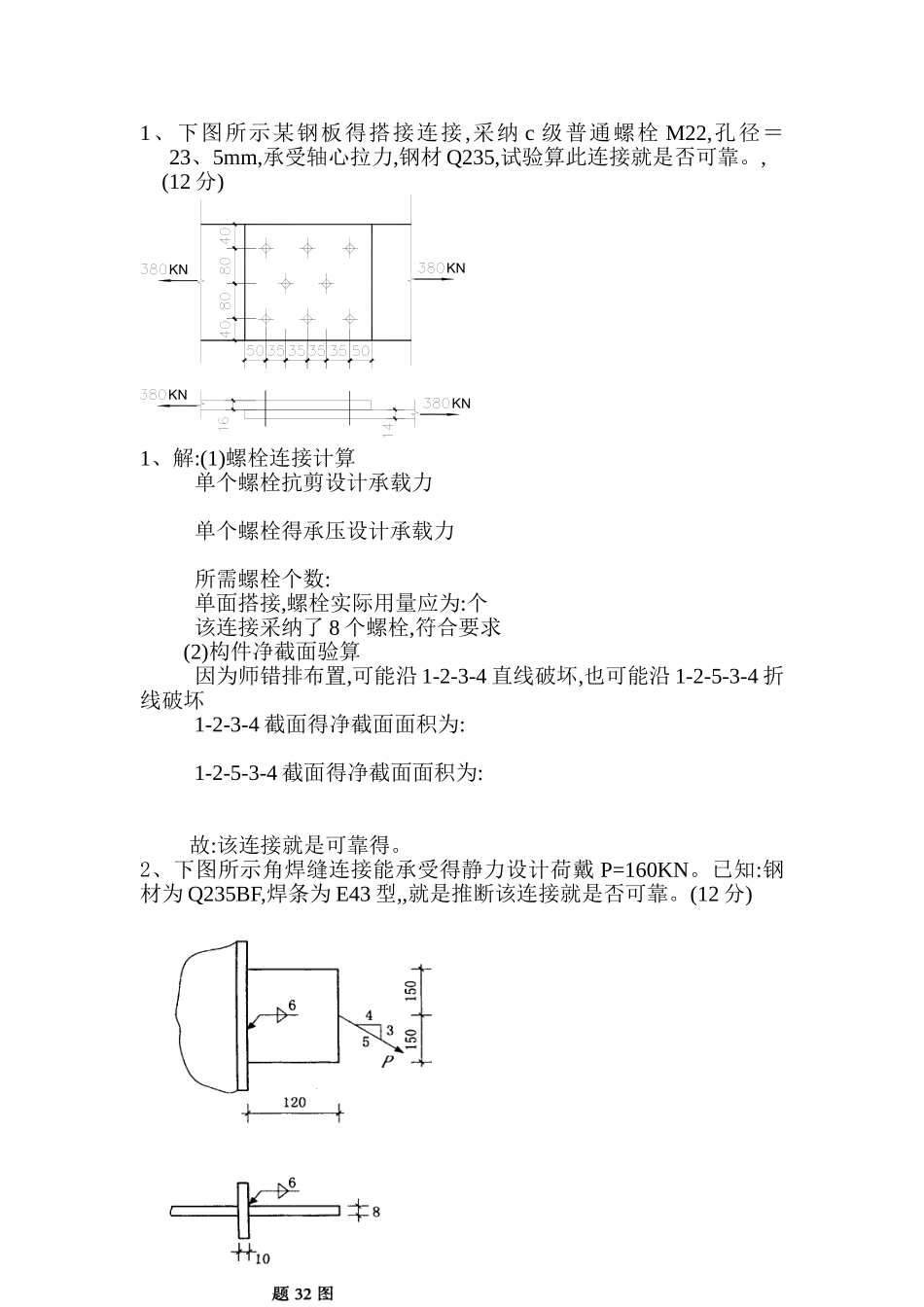

1、下图所示某钢板得搭接连接,采纳 c 级普通螺栓 M22,孔径＝23、5mm,承受轴心拉力,钢材 Q235,试验算此连接就是否可靠。,(12 分)KNKNKNKN1、解:(1)螺栓连接计算 单个螺栓抗剪设计承载力 单个螺栓得承压设计承载力 所需螺栓个数: 单面搭接,螺栓实际用量应为:个 该连接采纳了 8 个螺栓,符合要求 (2)构件净截面验算 因为师错排布置,可能沿 1-2-3-4 直线破坏,也可能沿 1-2-5-3-4 折线破坏 1-2-3-4 截面得净截面面积为: 1-2-5-3-4 截面得净截面面积为: 故:该连接就是可靠得。2、下图所示角焊缝连接能承受得静力设计荷戴 P=160KN。已知:钢材为 Q235BF,焊条为 E43 型,,就是推断该连接就是否可靠。(12 分)2、解: 故该连接可靠。 3、 一工字形截面轴心受压柱如图所示,l0x=l = 9m,l0y=3m , 在跨中截面每个翼缘与腹板上各有两个对称布置得 d = 24mm 得孔,钢材用Q235AF,f =215N/mm2,翼缘为焰切边。试求其最大承载能力 N。局部稳定已保证,不必验算。(16 分)3 截面几何特性: 按强度条件确定得承载力: 按稳定条件确定得承载力: 因 x 轴为弱轴,且 ,因而对 y 轴得稳定承载力小于对 x 轴得稳定承载力,由 查表得 所以 所以 此柱得最大承载力为 2160kN。
