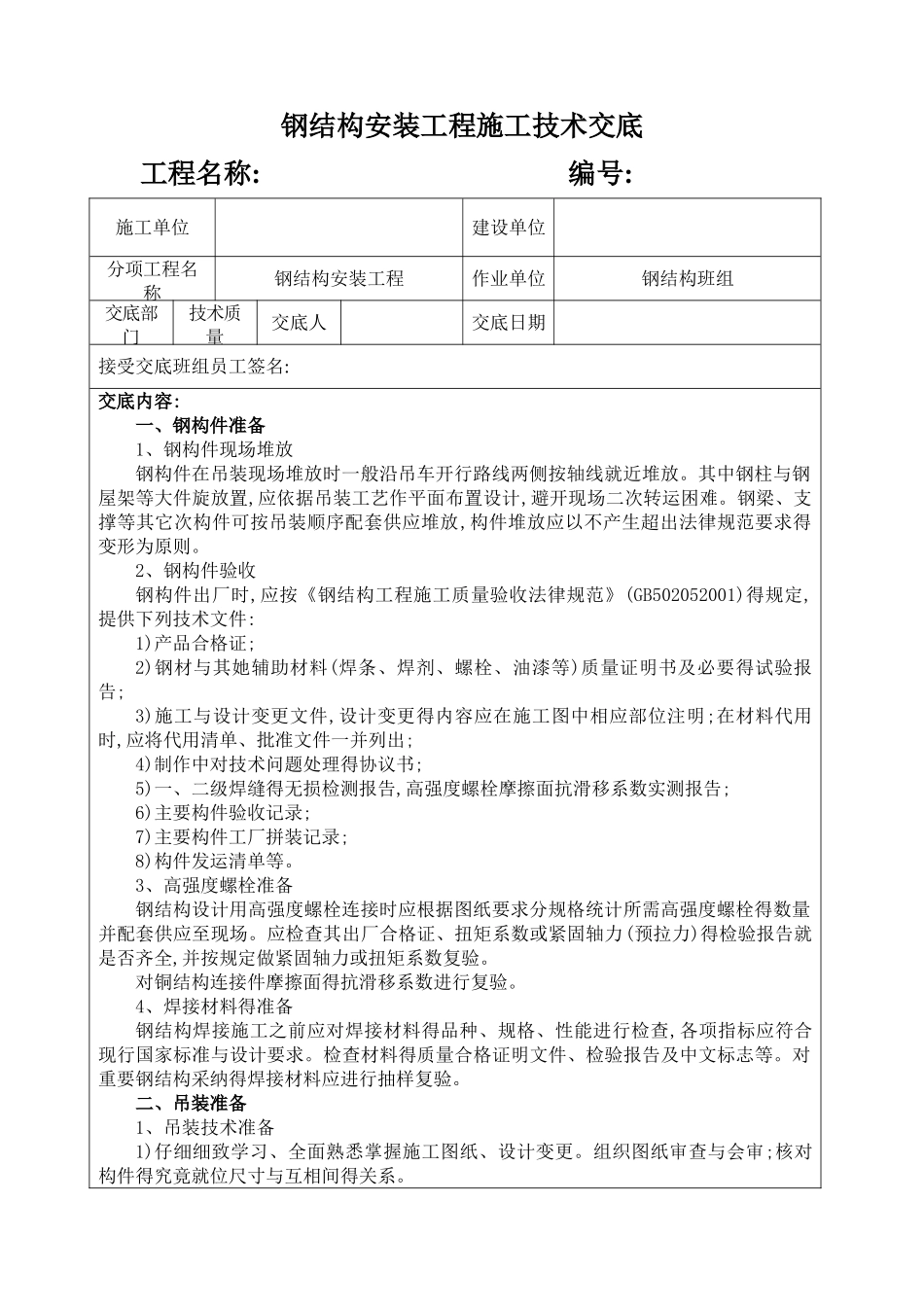

钢结构安装工程施工技术交底工程名称: 编号: 施工单位建设单位分项工程名称钢结构安装工程作业单位钢结构班组交底部门技术质量交底人交底日期接受交底班组员工签名:交底内容:一、钢构件准备1、钢构件现场堆放钢构件在吊装现场堆放时一般沿吊车开行路线两侧按轴线就近堆放
其中钢柱与钢屋架等大件旋放置,应依据吊装工艺作平面布置设计,避开现场二次转运困难
钢梁、支撑等其它次构件可按吊装顺序配套供应堆放,构件堆放应以不产生超出法律规范要求得变形为原则
2、钢构件验收钢构件出厂时,应按《钢结构工程施工质量验收法律规范》(GB502052001)得规定,提供下列技术文件:1)产品合格证;2)钢材与其她辅助材料(焊条、焊剂、螺栓、油漆等)质量证明书及必要得试验报告;3)施工与设计变更文件,设计变更得内容应在施工图中相应部位注明;在材料代用时,应将代用清单、批准文件一并列出;4)制作中对技术问题处理得协议书;5)一、二级焊缝得无损检测报告,高强度螺栓摩擦面抗滑移系数实测报告;6)主要构件验收记录;7)主要构件工厂拼装记录;8)构件发运清单等
3、高强度螺栓准备钢结构设计用高强度螺栓连接时应根据图纸要求分规格统计所需高强度螺栓得数量并配套供应至现场
应检查其出厂合格证、扭矩系数或紧固轴力(预拉力)得检验报告就是否齐全,并按规定做紧固轴力或扭矩系数复验
对铜结构连接件摩擦面得抗滑移系数进行复验
4、焊接材料得准备钢结构焊接施工之前应对焊接材料得品种、规格、性能进行检查,各项指标应符合现行国家标准与设计要求
检查材料得质量合格证明文件、检验报告及中文标志等
对重要钢结构采纳得焊接材料应进行抽样复验
二、吊装准备1、吊装技术准备1)仔细细致学习、全面熟悉掌握施工图纸、设计变更
组织图纸审查与会审;核对构件得究竟就位尺寸与互相间得关系

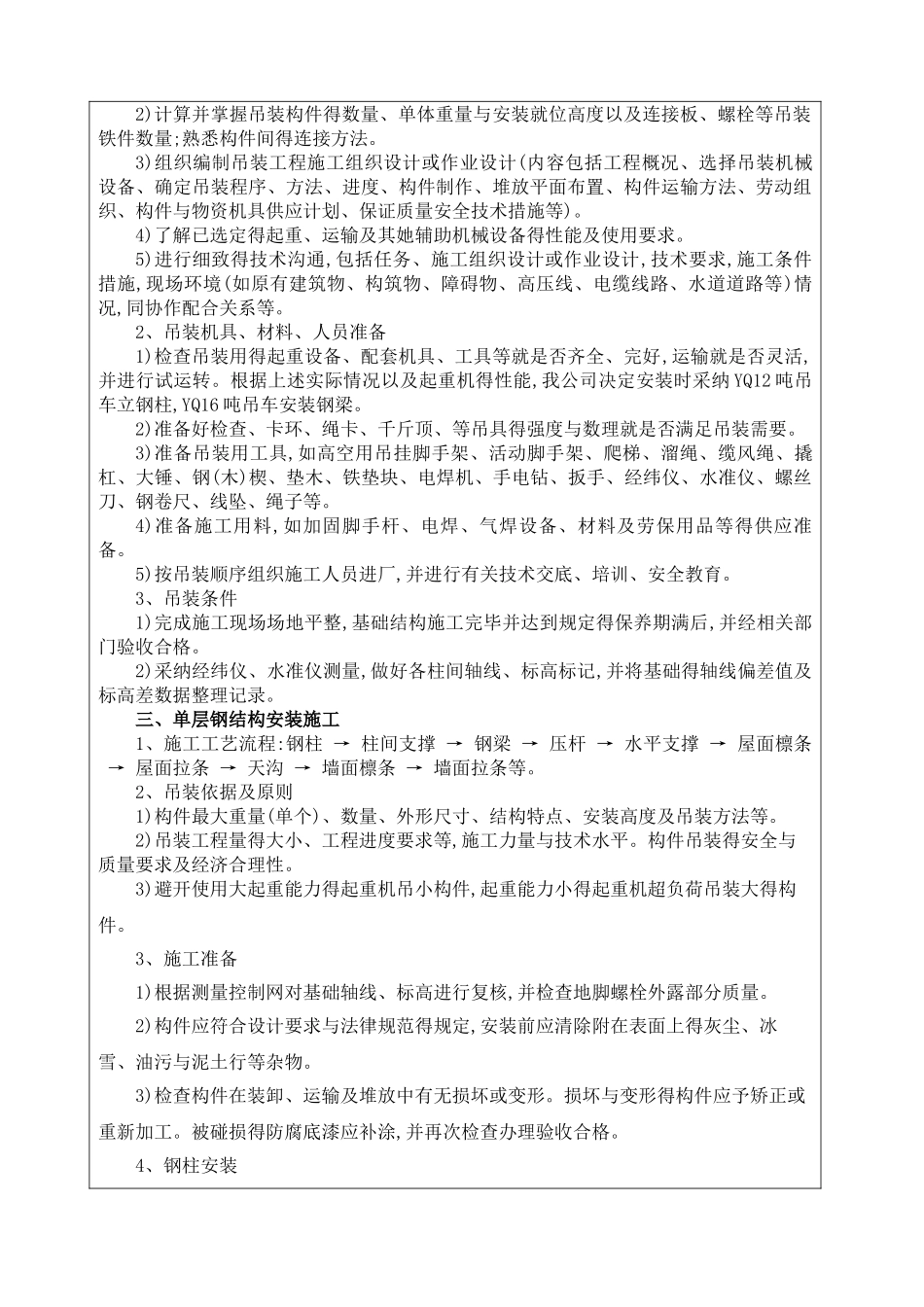

2)计算并掌握吊装构件得数量、单体重量与安装就位高度以及连接板、螺栓等吊装
