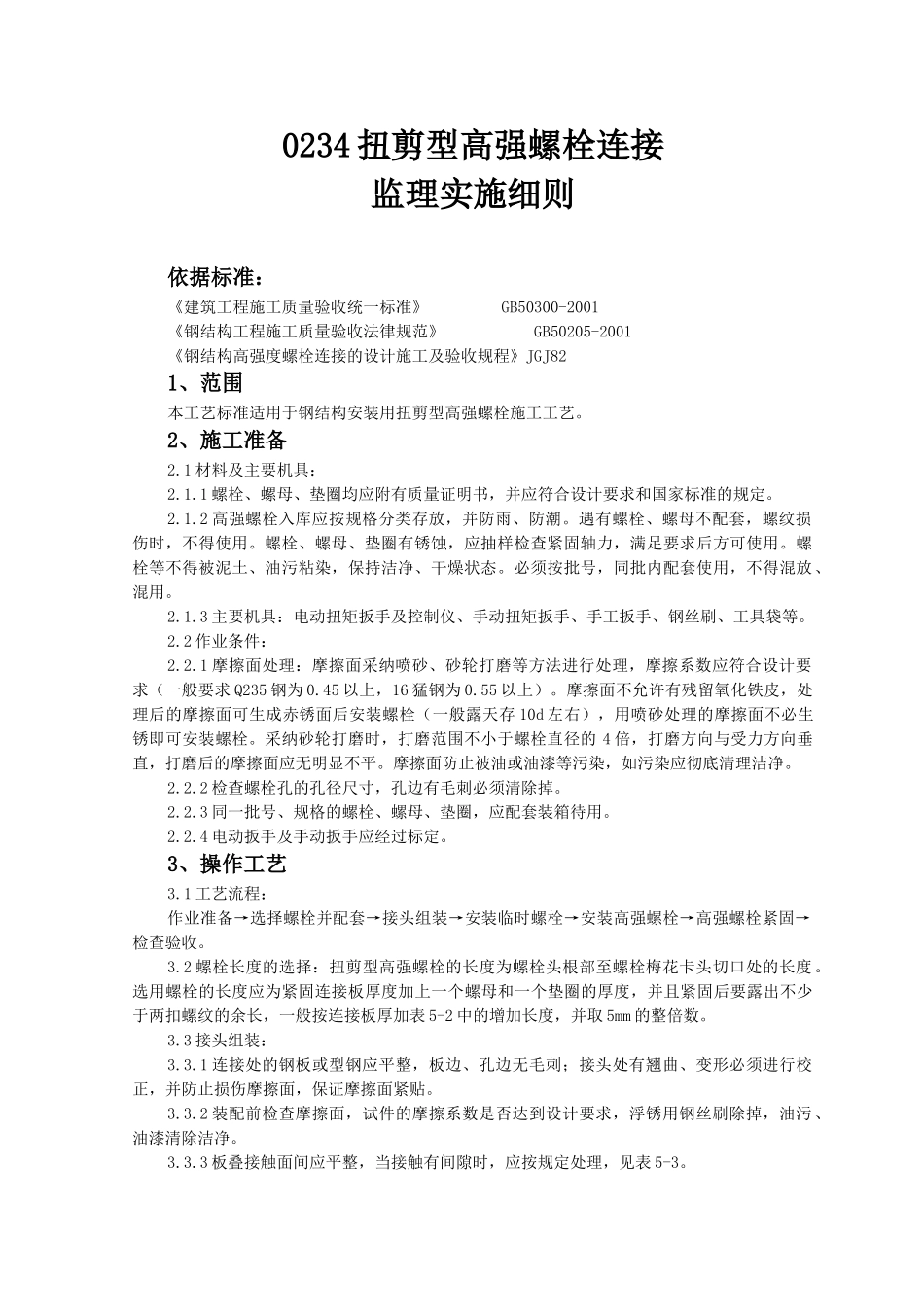

0234 扭剪型高强螺栓连接监理实施细则依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收法律规范》 GB50205-2001《钢结构高强度螺栓连接的设计施工及验收规程》JGJ821、范围本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。2、施工准备2.1 材料及主要机具：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。遇有螺栓、螺母不配套，螺纹损伤时，不得使用。螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。必须按批号，同批内配套使用，不得混放、混用。2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。2.2 作业条件：2.2.1 摩擦面处理：摩擦面采纳喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求 Q235 钢为 0.45 以上，16 猛钢为 0.55 以上）。摩擦面不允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存 10d 左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。采纳砂轮打磨时，打磨范围不小于螺栓直径的 4 倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。摩擦面防止被油或油漆等污染，如污染应彻底清理洁净。2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。2.2.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。2.2.4 电动扳手及手动扳手应经过标定。3、操作工艺3.1 工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收。3.2 螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加表 5-2 中的增加长度，并取 5mm 的整倍数。3.3 接头组装：3.3.1 连接处的钢板或型钢应平整，板边、孔边无毛刺；接头处有翘曲、变形必须进行校正，并防止损伤摩擦面，保证摩擦面紧贴。3.3.2 装配前检查摩擦面，试件的摩擦系数是否达到设计要求，浮锈用钢丝刷除掉，油污、油漆清除洁净。3.3.3 板叠接触面间应平整，当接触有间隙时，应按规定处理，见表 5-3。表 5-2螺栓公称直径增加长度（mm）M1625M2030M2235M2440表 5-3间隙大小处理...
