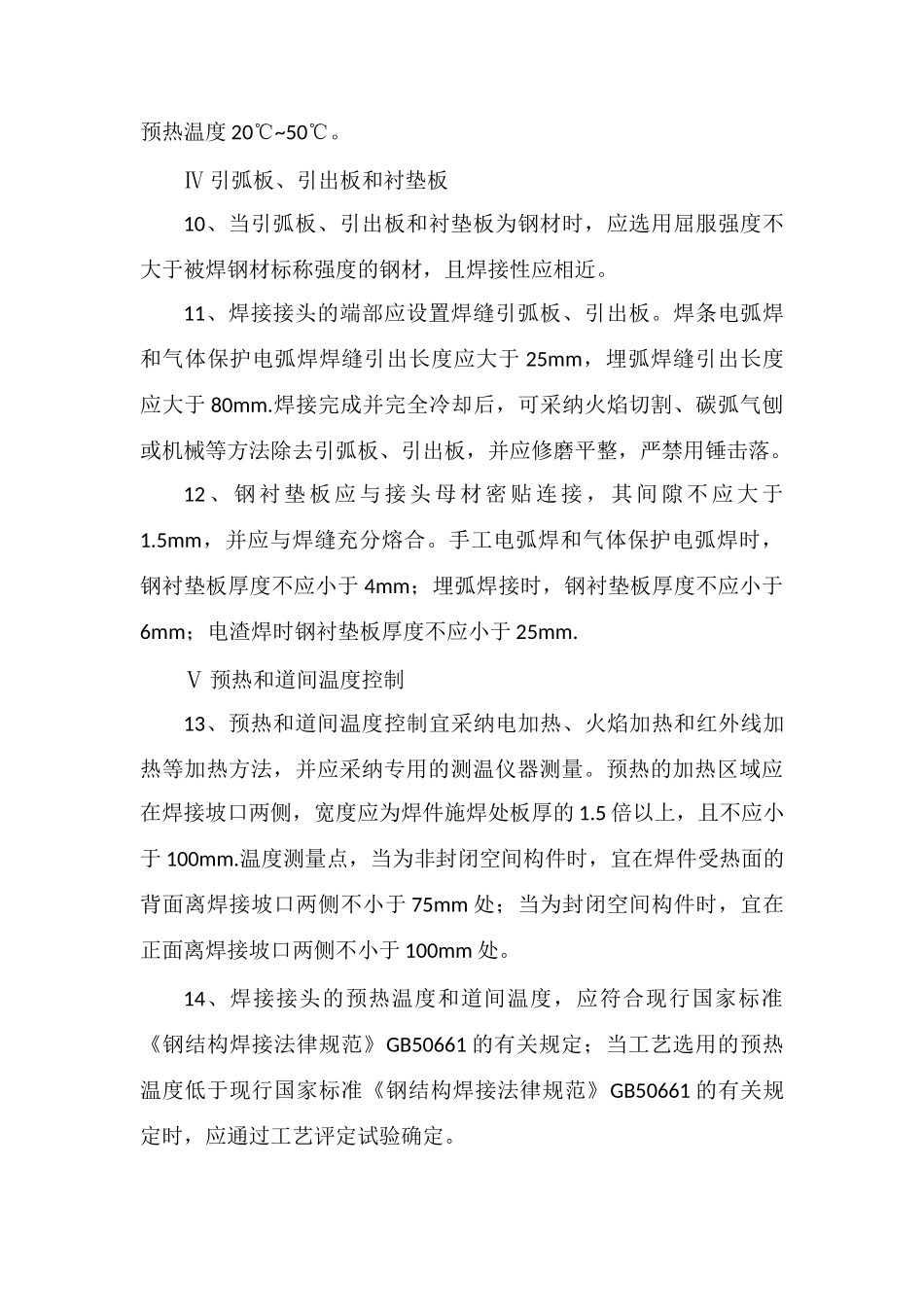

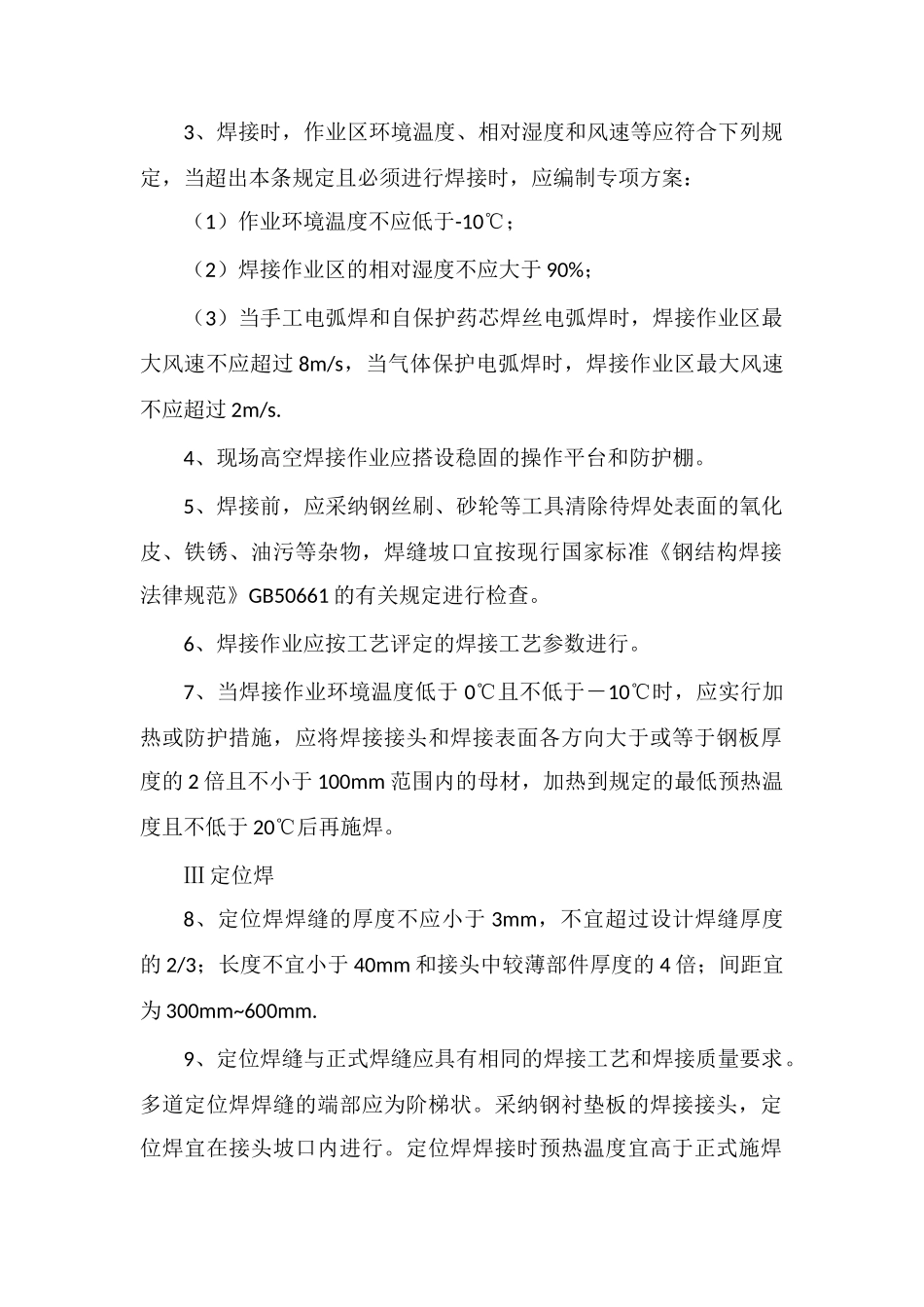

钢结构工程焊接工艺评定方法钢结构工程焊接工艺评定方法是什么下面为大家详细介绍。1、施工单位首次采纳的钢材、焊接材料、焊接方法、接头形式、焊接位置、焊后热处理等各种参数及参数的组合，应在钢结构制作及安装前进行焊接工艺评定试验。焊接工艺评定试验方法和要求，以及免予工艺评定的限制条件，应符合现行国家标准《钢结构焊接法律规范》GB50661 的有关规定。2、焊接施工前，施工单位应以合格的焊接工艺评定结果或采纳符合免除工艺评定条件为依据，编制焊接工艺文件，并应包括下列内容：（1）焊接方法或焊接方法的组合；（2）母材的规格、牌号、厚度及覆盖范围；（3）填充金属的规格、类别和型号；（4）焊接接头形式、坡口形式、尺寸及其允许偏差；（5）焊接位置；（6）焊接电源的种类和极性；（7）清根处理；（8）焊接工艺参数（焊接电流、焊接电压、焊接速度、焊层和焊道分布）；（9）预热温度及道间温度范围；（10）焊后消除应力处理工艺；（11）其他必要的规定。Ⅱ 焊接作业条件3、焊接时，作业区环境温度、相对湿度和风速等应符合下列规定，当超出本条规定且必须进行焊接时，应编制专项方案：（1）作业环境温度不应低于-10℃；（2）焊接作业区的相对湿度不应大于 90%；（3）当手工电弧焊和自保护药芯焊丝电弧焊时，焊接作业区最大风速不应超过 8m/s，当气体保护电弧焊时，焊接作业区最大风速不应超过 2m/s.4、现场高空焊接作业应搭设稳固的操作平台和防护棚。5、焊接前，应采纳钢丝刷、砂轮等工具清除待焊处表面的氧化皮、铁锈、油污等杂物，焊缝坡口宜按现行国家标准《钢结构焊接法律规范》GB50661 的有关规定进行检查。6、焊接作业应按工艺评定的焊接工艺参数进行。7、当焊接作业环境温度低于 0℃且不低于－10℃时，应实行加热或防护措施，应将焊接接头和焊接表面各方向大于或等于钢板厚度的 2 倍且不小于 100mm 范围内的母材，加热到规定的最低预热温度且不低于 20℃后再施焊。Ⅲ 定位焊8、定位焊焊缝的厚度不应小于 3mm，不宜超过设计焊缝厚度的 2/3；长度不宜小于 40mm 和接头中较薄部件厚度的 4 倍；间距宜为 300mm~600mm.9、定位焊缝与正式焊缝应具有相同的焊接工艺和焊接质量要求。多道定位焊焊缝的端部应为阶梯状。采纳钢衬垫板的焊接接头，定位焊宜在接头坡口内进行。定位焊焊接时预热温度宜高于正式施焊预热温度 20℃~50℃。Ⅳ 引弧板、引出板和衬垫板10、当引弧板、引出板和衬垫板为钢材时，应选用屈...
