钻孔灌注桩施工作业指导书

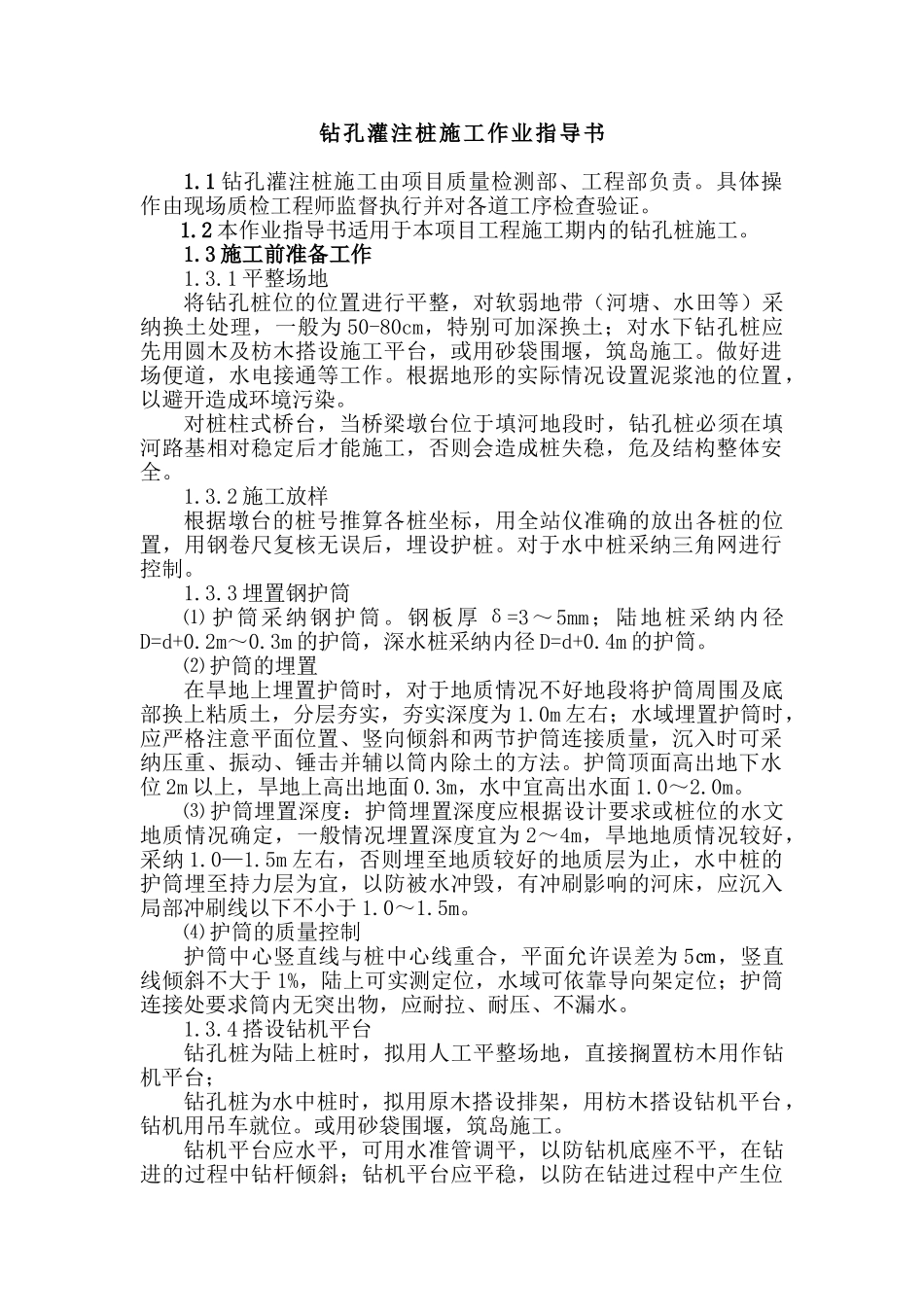

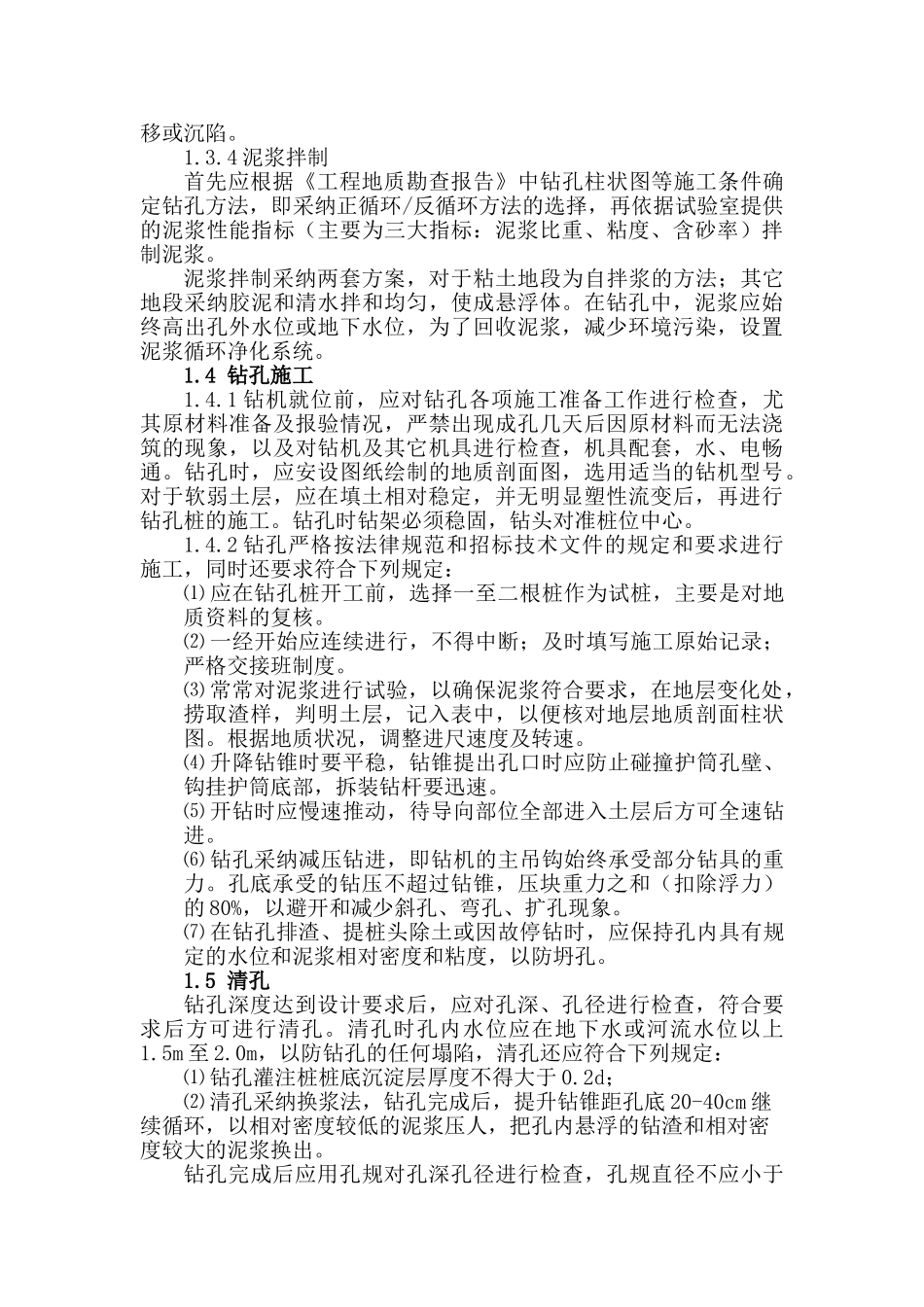

钻孔灌注桩施工作业指导书1.1 钻孔灌注桩施工由项目质量检测部、工程部负责。具体操作由现场质检工程师监督执行并对各道工序检查验证。1.2 本作业指导书适用于本项目工程施工期内的钻孔桩施工。1.3 施工前准备工作1.3.1 平整场地将钻孔桩位的位置进行平整，对软弱地带（河塘、水田等）采纳换土处理，一般为 50-80cm，特别可加深换土；对水下钻孔桩应先用圆木及枋木搭设施工平台，或用砂袋围堰，筑岛施工。做好进场便道，水电接通等工作。根据地形的实际情况设置泥浆池的位置，以避开造成环境污染。对桩柱式桥台，当桥梁墩台位于填河地段时，钻孔桩必须在填河路基相对稳定后才能施工，否则会造成桩失稳，危及结构整体安全。1.3.2 施工放样根据墩台的桩号推算各桩坐标，用全站仪准确的放出各桩的位置，用钢卷尺复核无误后，埋设护桩。对于水中桩采纳三角网进行控制。1.3.3 埋置钢护筒⑴ 护筒采纳钢护筒。钢板厚 δ=3～5mm；陆地桩采纳内径D=d+0.2m～0.3m 的护筒，深水桩采纳内径 D=d+0.4m 的护筒。⑵ 护筒的埋置在旱地上埋置护筒时，对于地质情况不好地段将护筒周围及底部换上粘质土，分层夯实，夯实深度为 1.0m 左右；水域埋置护筒时，应严格注意平面位置、竖向倾斜和两节护筒连接质量，沉入时可采纳压重、振动、锤击并辅以筒内除土的方法。护筒顶面高出地下水位 2m 以上，旱地上高出地面 0.3m，水中宜高出水面 1.0～2.0m。⑶ 护筒埋置深度：护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度宜为 2～4m，旱地地质情况较好，采纳 1.0—1.5m 左右，否则埋至地质较好的地质层为止，水中桩的护筒埋至持力层为宜，以防被水冲毁，有冲刷影响的河床，应沉入局部冲刷线以下不小于 1.0～1.5m。⑷ 护筒的质量控制护筒中心竖直线与桩中心线重合，平面允许误差为 5㎝，竖直线倾斜不大于 1%，陆上可实测定位，水域可依靠导向架定位；护筒连接处要求筒内无突出物，应耐拉、耐压、不漏水。1.3.4 搭设钻机平台钻孔桩为陆上桩时，拟用人工平整场地，直接搁置枋木用作钻机平台；钻孔桩为水中桩时，拟用原木搭设排架，用枋木搭设钻机平台，钻机用吊车就位。或用砂袋围堰，筑岛施工。钻机平台应水平，可用水准管调平，以防钻机底座不平，在钻进的过程中钻杆倾斜；钻机平台应平稳，以防在钻进过程中产生位移或沉陷。1.3.4 泥浆拌制首先应根据《工程地质勘查报告》中钻孔柱状图等施工条件确定钻孔方法，即采纳正循环/...
