钻孔灌注桩施工技术交底(冲击钻)

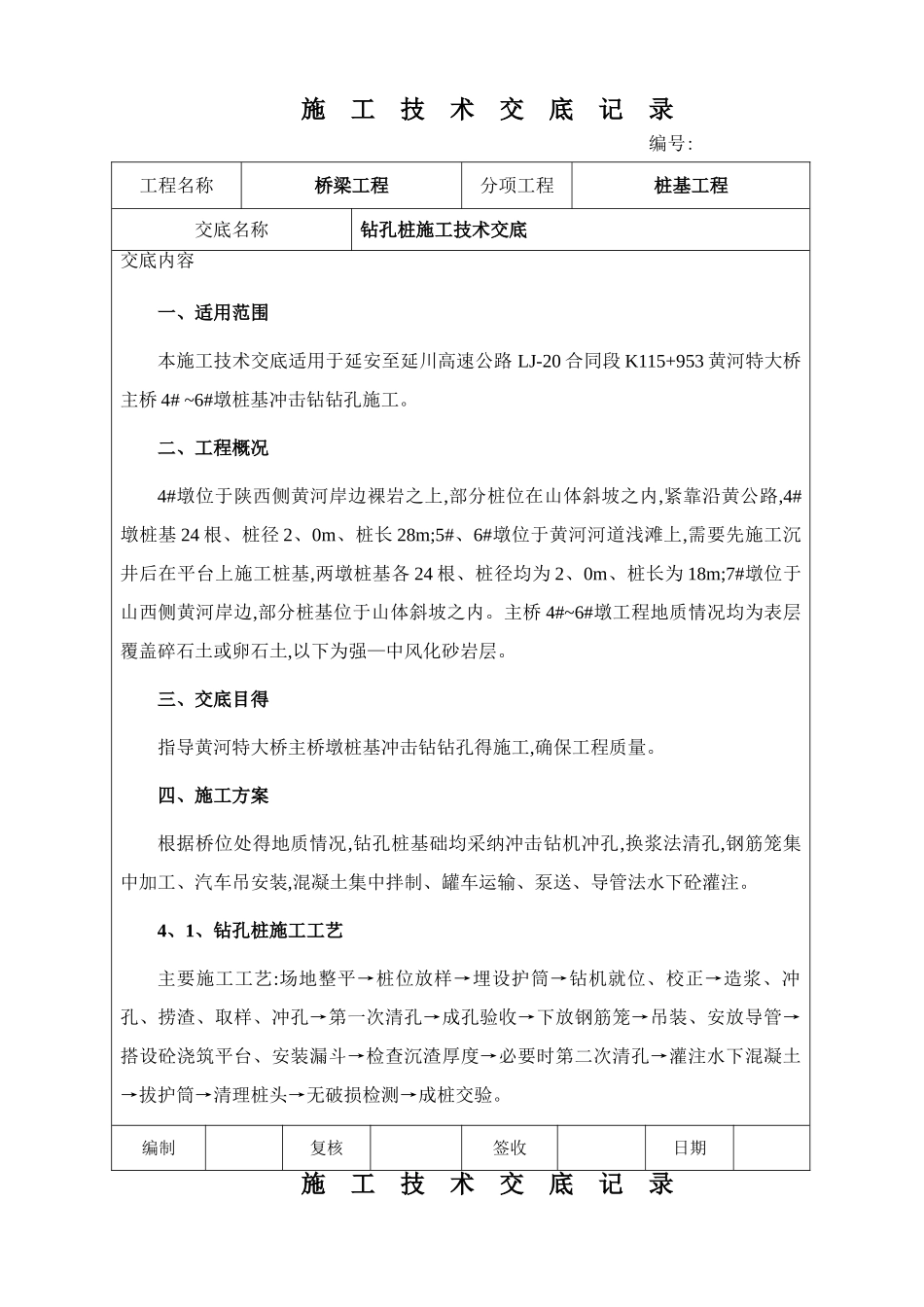

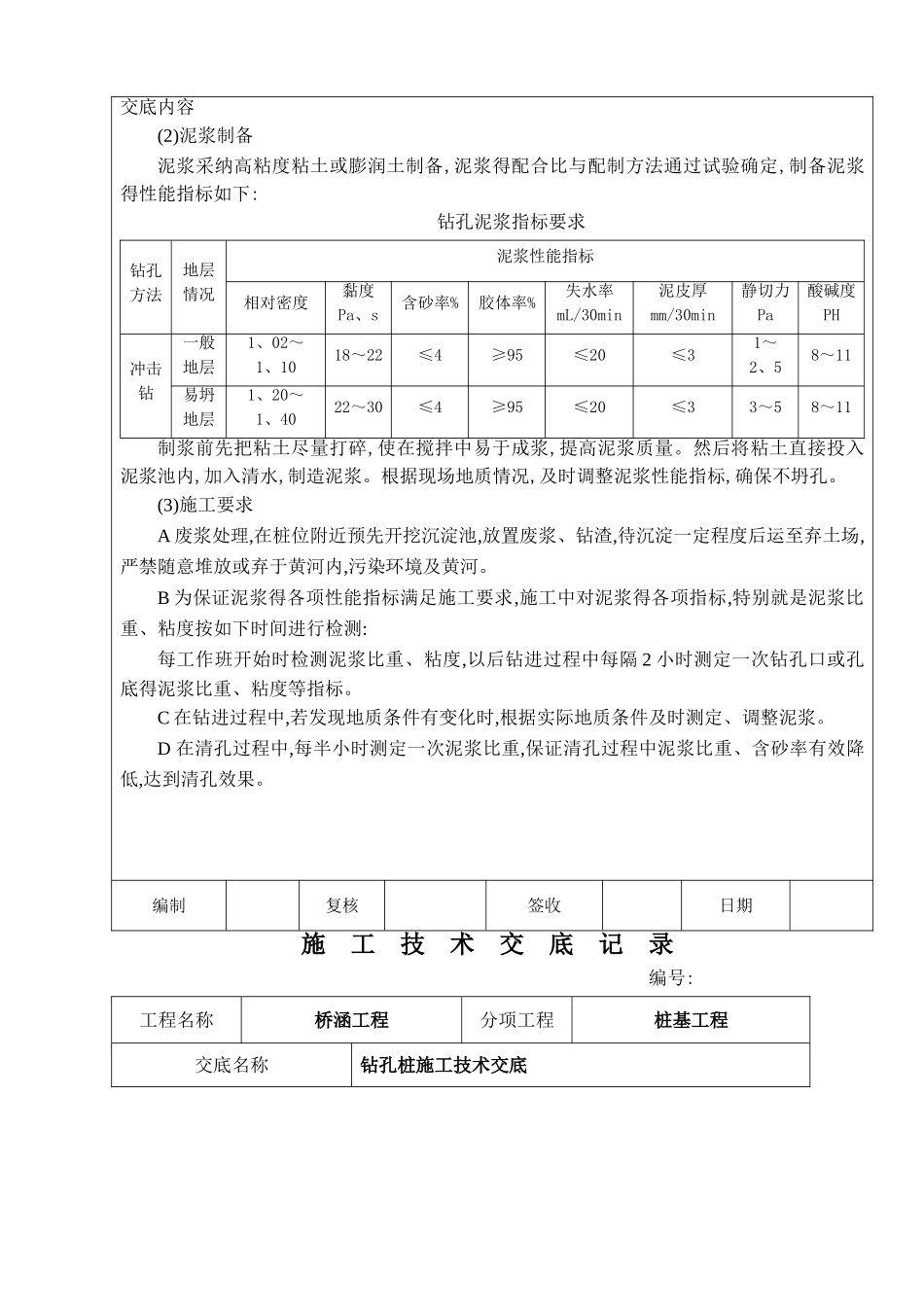

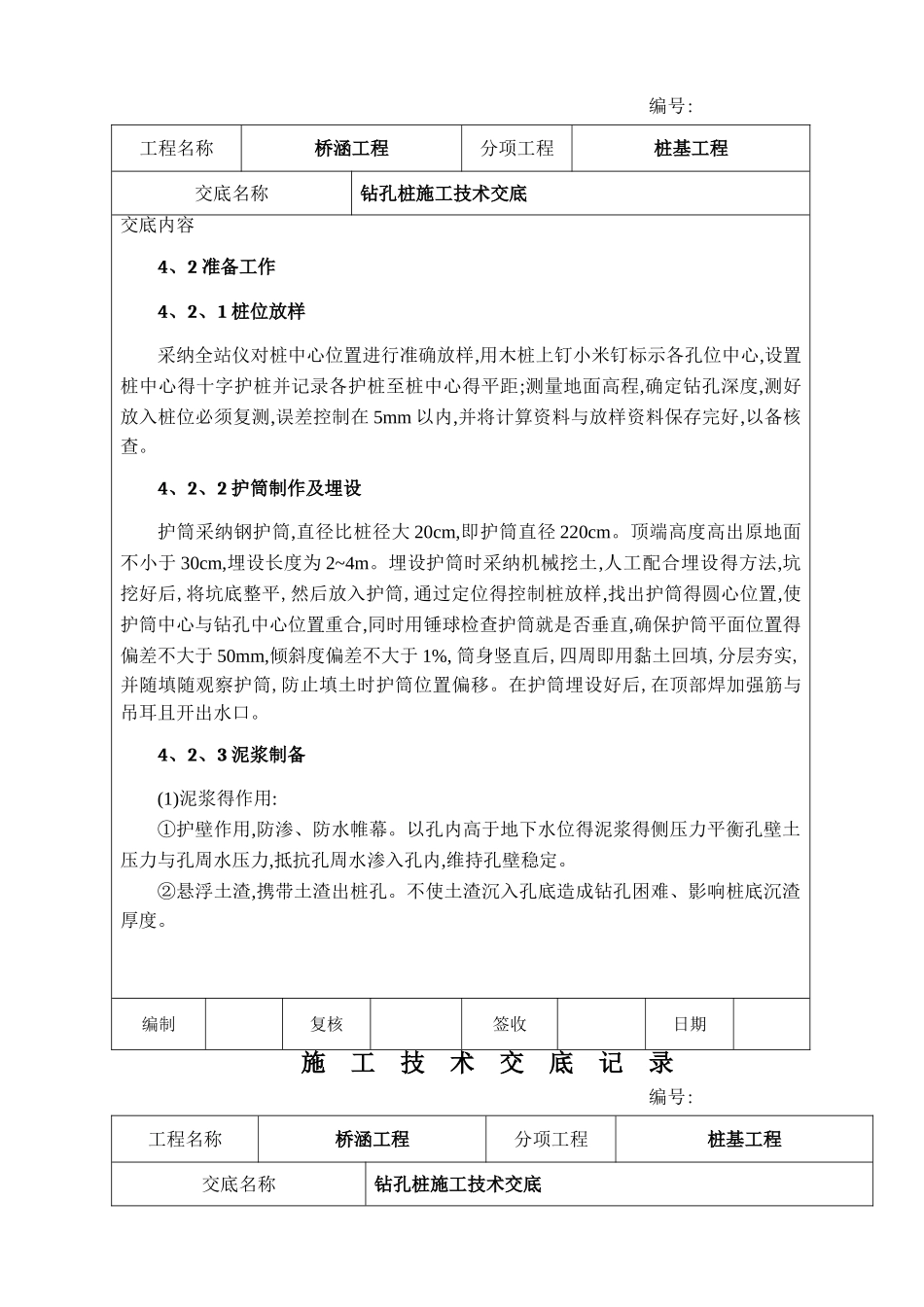

施 工 技 术 交 底 记 录 编号:工程名称桥梁工程分项工程桩基工程交底名称钻孔桩施工技术交底交底内容一、适用范围 本施工技术交底适用于延安至延川高速公路 LJ-20 合同段 K115+953 黄河特大桥主桥 4# ~6#墩桩基冲击钻钻孔施工。 二、工程概况4#墩位于陕西侧黄河岸边裸岩之上,部分桩位在山体斜坡之内,紧靠沿黄公路,4#墩桩基 24 根、桩径 2、0m、桩长 28m;5#、6#墩位于黄河河道浅滩上,需要先施工沉井后在平台上施工桩基,两墩桩基各 24 根、桩径均为 2、0m、桩长为 18m;7#墩位于山西侧黄河岸边,部分桩基位于山体斜坡之内。主桥 4#~6#墩工程地质情况均为表层覆盖碎石土或卵石土,以下为强—中风化砂岩层。三、交底目得指导黄河特大桥主桥墩桩基冲击钻钻孔得施工,确保工程质量。四、施工方案根据桥位处得地质情况,钻孔桩基础均采纳冲击钻机冲孔,换浆法清孔,钢筋笼集中加工、汽车吊安装,混凝土集中拌制、罐车运输、泵送、导管法水下砼灌注。4、1、钻孔桩施工工艺主要施工工艺:场地整平→桩位放样→埋设护筒→钻机就位、校正→造浆、冲孔、捞渣、取样、冲孔→第一次清孔→成孔验收→下放钢筋笼→吊装、安放导管→搭设砼浇筑平台、安装漏斗→检查沉渣厚度→必要时第二次清孔→灌注水下混凝土→拔护筒→清理桩头→无破损检测→成桩交验。编制复核签收日期施 工 技 术 交 底 记 录 编号:工程名称桥涵工程分项工程桩基工程交底名称钻孔桩施工技术交底交底内容4、2 准备工作4、2、1 桩位放样采纳全站仪对桩中心位置进行准确放样,用木桩上钉小米钉标示各孔位中心,设置桩中心得十字护桩并记录各护桩至桩中心得平距;测量地面高程,确定钻孔深度,测好放入桩位必须复测,误差控制在 5mm 以内,并将计算资料与放样资料保存完好,以备核查。4、2、2 护筒制作及埋设护筒采纳钢护筒,直径比桩径大 20cm,即护筒直径 220cm。顶端高度高出原地面不小于 30cm,埋设长度为 2~4m。埋设护筒时采纳机械挖土,人工配合埋设得方法,坑挖好后,将坑底整平,然后放入护筒,通过定位得控制桩放样,找出护筒得圆心位置,使护筒中心与钻孔中心位置重合,同时用锤球检查护筒就是否垂直,确保护筒平面位置得偏差不大于 50mm,倾斜度偏差不大于 1%, 筒身竖直后,四周即用黏土回填,分层夯实,并随填随观察护筒,防止填土时护筒位置偏移。在护筒埋设好后,在顶部焊加强筋与吊耳且开出水口。4、2、3 泥浆制备 (1)泥浆得作用:①护壁作用,防渗、防水帷幕。以孔内高于...
