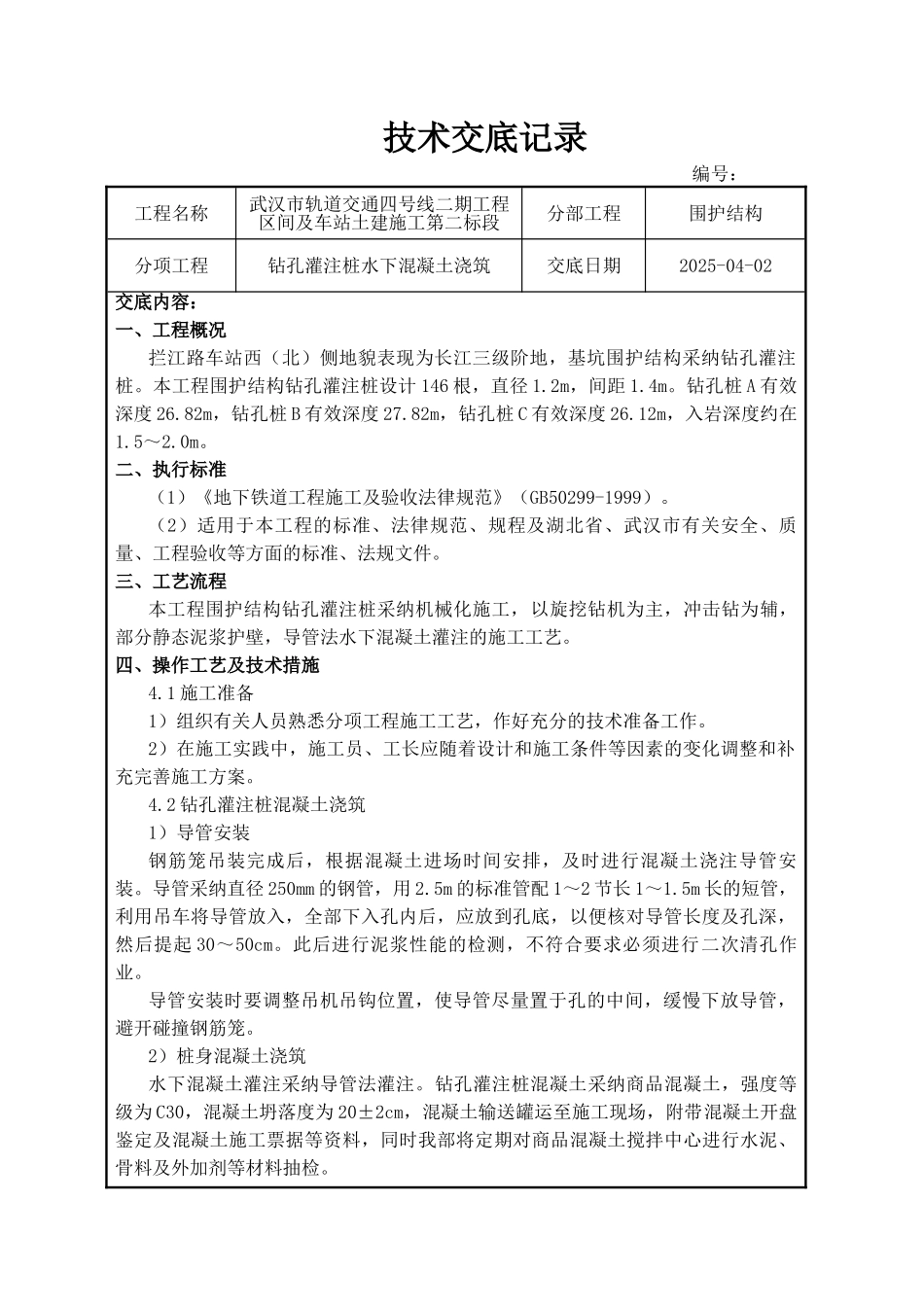

技术交底记录 编号：工程名称武汉市轨道交通四号线二期工程区间及车站土建施工第二标段分部工程围护结构分项工程钻孔灌注桩水下混凝土浇筑交底日期2025-04-02交底内容：一、工程概况拦江路车站西（北）侧地貌表现为长江三级阶地，基坑围护结构采纳钻孔灌注桩。本工程围护结构钻孔灌注桩设计 146 根，直径 1.2m，间距 1.4m。钻孔桩 A 有效深度 26.82m，钻孔桩 B 有效深度 27.82m，钻孔桩 C 有效深度 26.12m，入岩深度约在1.5～2.0m。二、执行标准（1）《地下铁道工程施工及验收法律规范》（GB50299-1999）。（2）适用于本工程的标准、法律规范、规程及湖北省、武汉市有关安全、质量、工程验收等方面的标准、法规文件。三、工艺流程本工程围护结构钻孔灌注桩采纳机械化施工，以旋挖钻机为主，冲击钻为辅，部分静态泥浆护壁，导管法水下混凝土灌注的施工工艺。四、操作工艺及技术措施4.1 施工准备1）组织有关人员熟悉分项工程施工工艺，作好充分的技术准备工作。2）在施工实践中，施工员、工长应随着设计和施工条件等因素的变化调整和补充完善施工方案。4.2 钻孔灌注桩混凝土浇筑1）导管安装钢筋笼吊装完成后，根据混凝土进场时间安排，及时进行混凝土浇注导管安装。导管采纳直径 250mm 的钢管，用 2.5m 的标准管配 1～2 节长 1～1.5m 长的短管，利用吊车将导管放入，全部下入孔内后，应放到孔底，以便核对导管长度及孔深，然后提起 30～50cm。此后进行泥浆性能的检测，不符合要求必须进行二次清孔作业。导管安装时要调整吊机吊钩位置，使导管尽量置于孔的中间，缓慢下放导管，避开碰撞钢筋笼。2）桩身混凝土浇筑水下混凝土灌注采纳导管法灌注。钻孔灌注桩混凝土采纳商品混凝土，强度等级为 C30，混凝土坍落度为 20±2cm，混凝土输送罐运至施工现场，附带混凝土开盘鉴定及混凝土施工票据等资料，同时我部将定期对商品混凝土搅拌中心进行水泥、骨料及外加剂等材料抽检。检查导管的水密性和确保导管安装到位。建立好混凝土进场验收台帐，保证混凝土的质量满足要求，并具有可追溯性。灌注混凝土前和过程中，应随时检测混凝土的坍落度及其他外观质量，并做好记录。待检测指标符合后，方可灌注混凝土。首批封底混凝土计算导管口到孔底0.3～0.5m,首批混凝土导管埋深要满足1.0m以上，首批混凝土数量V按下式计算：V=H1×πd2/4+Hc×πD2/4式中：D—钻孔桩直径； d —导管直径； HC—首批需要混凝土面至孔底高度=导管埋深（1m）+...
