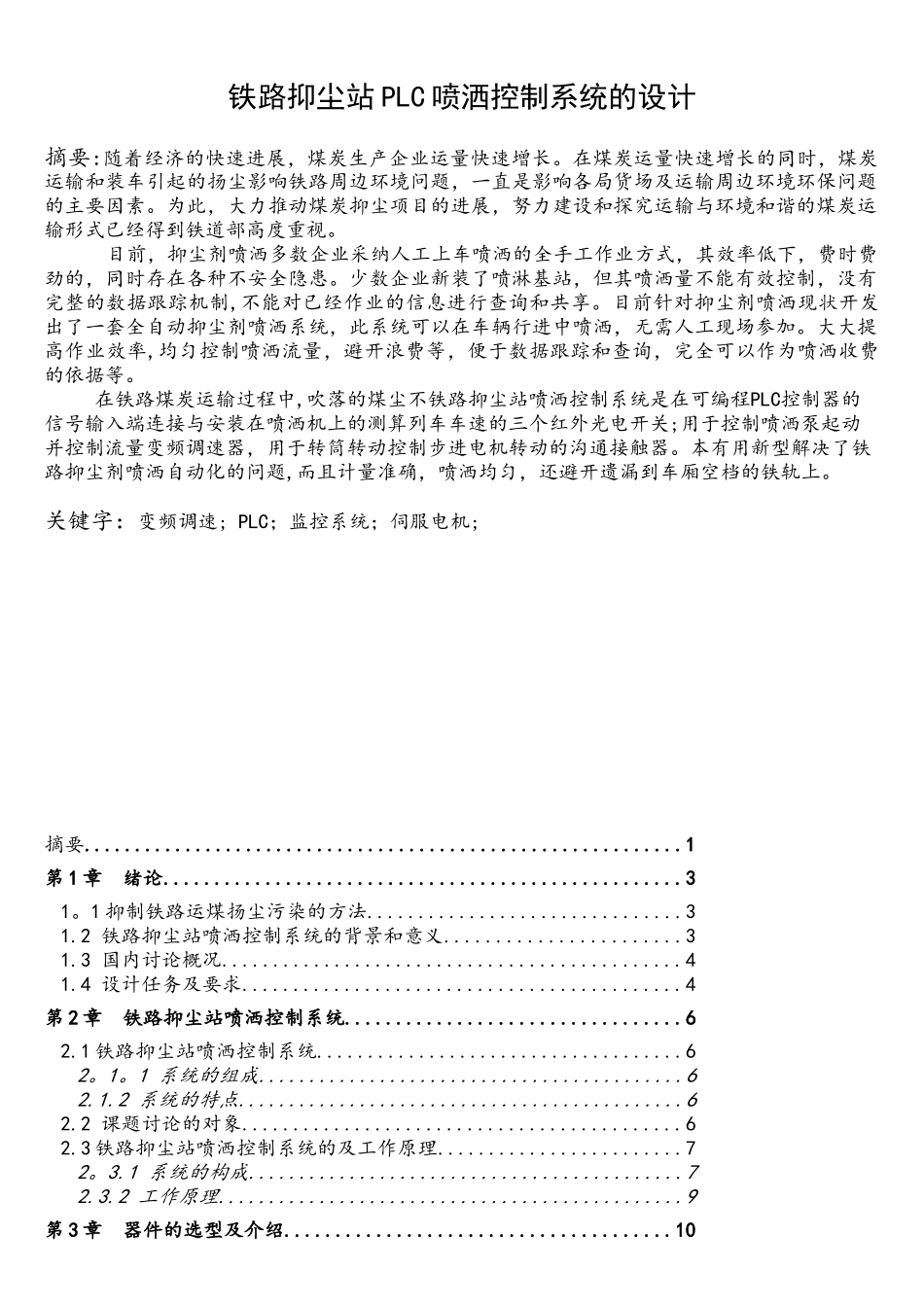

铁路抑尘站PLC喷洒控制系统的设计

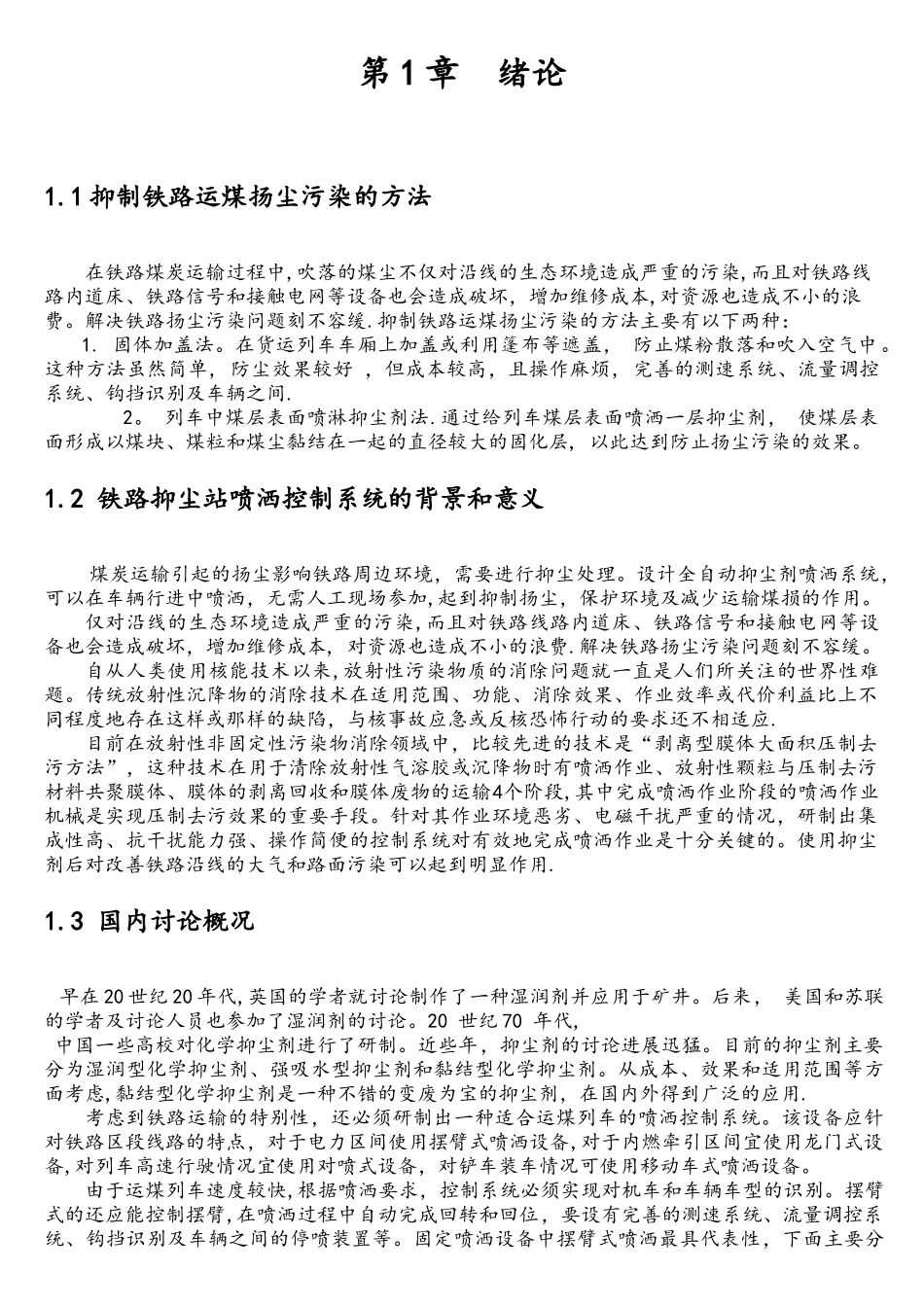

铁路抑尘站 PLC 喷洒控制系统的设计摘要:随着经济的快速进展，煤炭生产企业运量快速增长。在煤炭运量快速增长的同时，煤炭运输和装车引起的扬尘影响铁路周边环境问题，一直是影响各局货场及运输周边环境环保问题的主要因素。为此，大力推动煤炭抑尘项目的进展，努力建设和探究运输与环境和谐的煤炭运输形式已经得到铁道部高度重视。 目前，抑尘剂喷洒多数企业采纳人工上车喷洒的全手工作业方式，其效率低下，费时费劲的，同时存在各种不安全隐患。少数企业新装了喷淋基站，但其喷洒量不能有效控制，没有完整的数据跟踪机制,不能对已经作业的信息进行查询和共享。目前针对抑尘剂喷洒现状开发出了一套全自动抑尘剂喷洒系统，此系统可以在车辆行进中喷洒，无需人工现场参加。大大提高作业效率,均匀控制喷洒流量，避开浪费等，便于数据跟踪和查询，完全可以作为喷洒收费的依据等。在铁路煤炭运输过程中,吹落的煤尘不铁路抑尘站喷洒控制系统是在可编程PLC控制器的信号输入端连接与安装在喷洒机上的测算列车车速的三个红外光电开关;用于控制喷洒泵起动并控制流量变频调速器，用于转筒转动控制步进电机转动的沟通接触器。本有用新型解决了铁路抑尘剂喷洒自动化的问题,而且计量准确，喷洒均匀，还避开遗漏到车厢空档的铁轨上。关键字：变频调速; PLC；监控系统；伺服电机; 摘要...........................................................1第 1 章 绪论...................................................31。1 抑制铁路运煤扬尘污染的方法...............................31.2 铁路抑尘站喷洒控制系统的背景和意义.......................31.3 国内讨论概况.............................................41.4 设计任务及要求...........................................4第 2 章 铁路抑尘站喷洒控制系统.................................62.1 铁路抑尘站喷洒控制系统....................................62。1。1 系统的组成..........................................62.1.2 系统的特点............................................62.2 课题讨论的对象...........................................62.3 铁路抑尘站喷洒控制系统的及工作原理........................72。3.1 系统的构成...........................................72.3.2 工作原理..............................................9第 3 章 器件的选...
