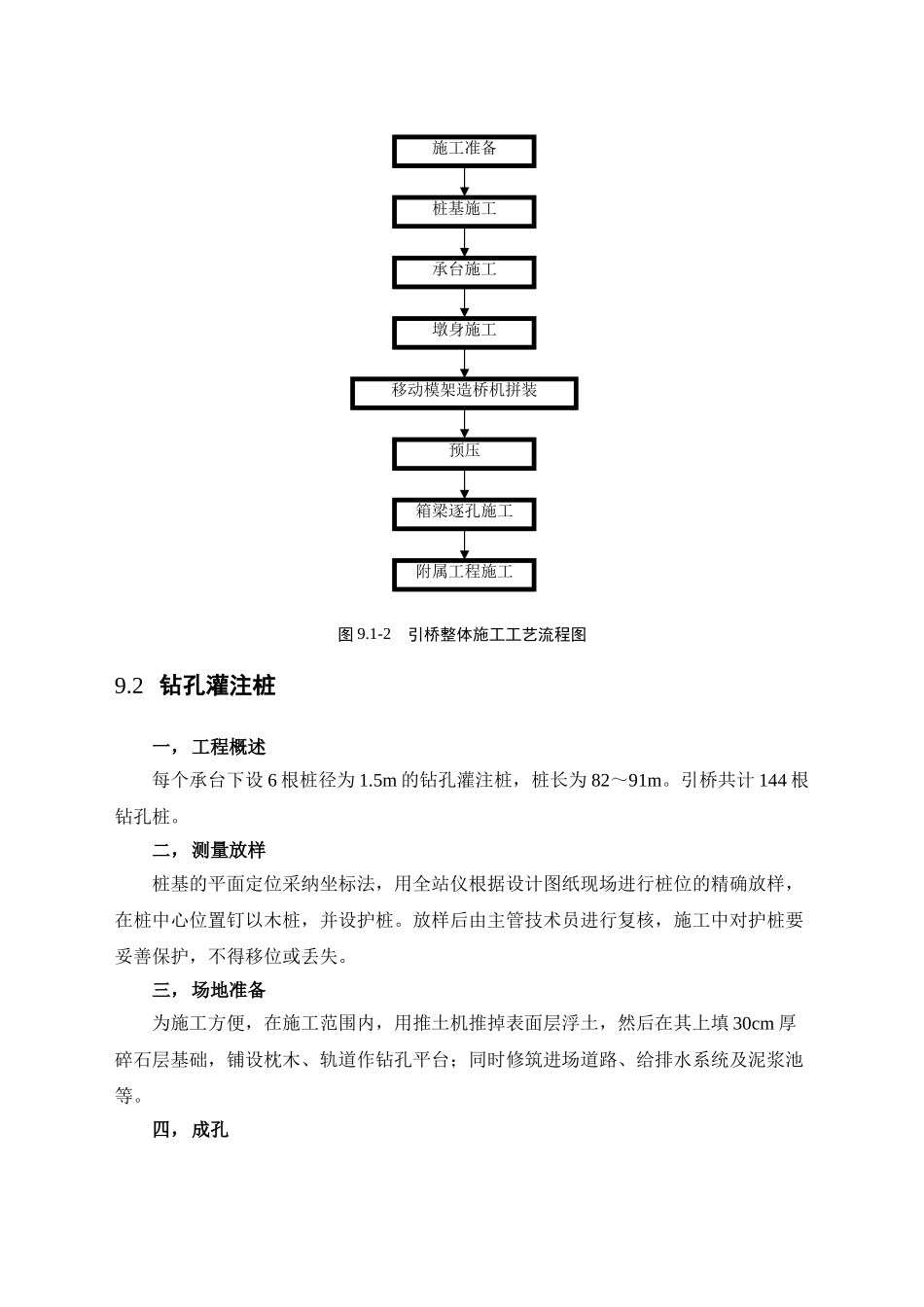

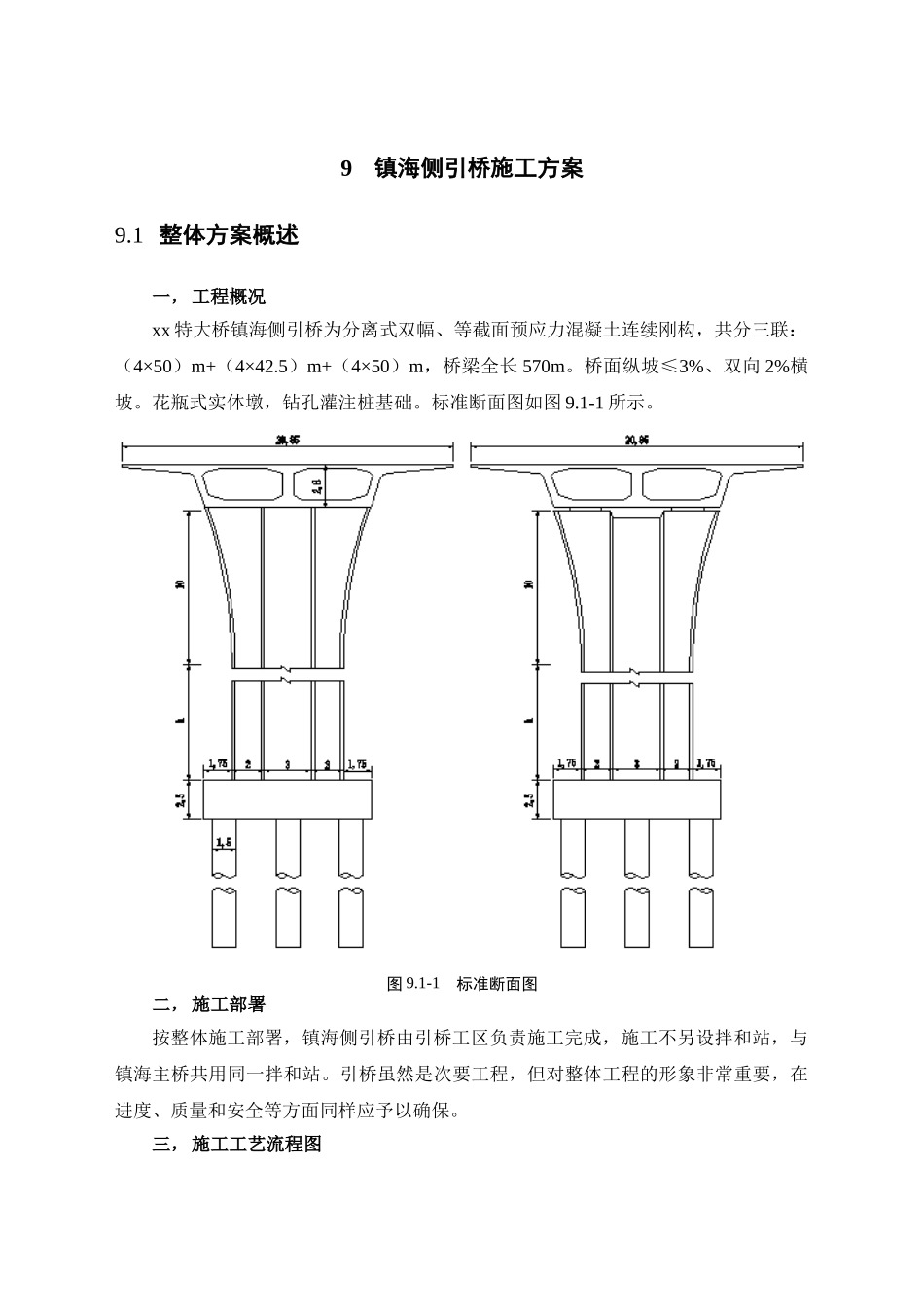

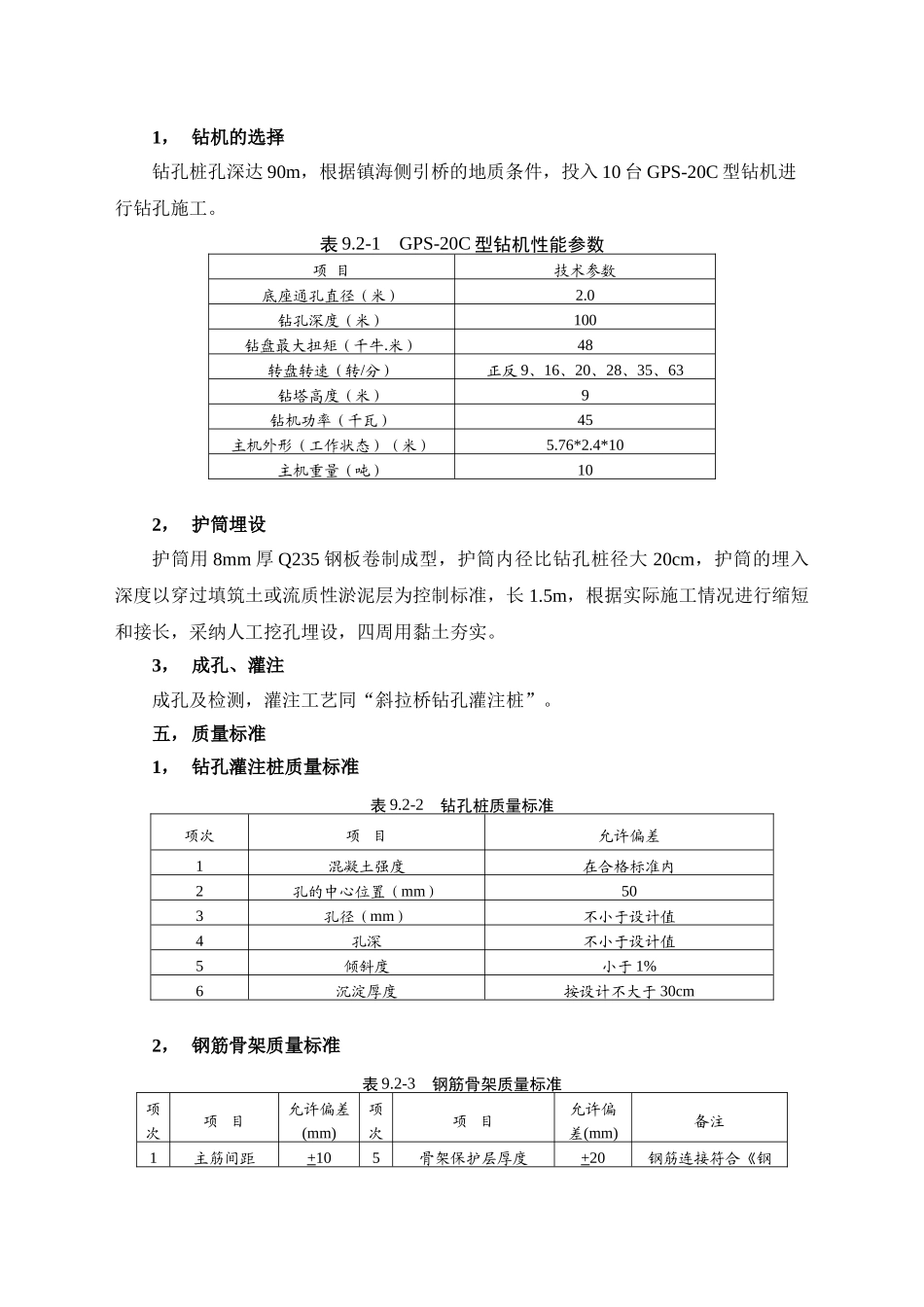

9镇海侧引桥施工方案9.1 整体方案概述一，工程概况xx 特大桥镇海侧引桥为分离式双幅、等截面预应力混凝土连续刚构，共分三联：（4×50）m+（4×42.5）m+（4×50）m，桥梁全长 570m。桥面纵坡≤3%、双向 2%横坡。花瓶式实体墩，钻孔灌注桩基础。标准断面图如图 9.1-1 所示。图 9.1-1 标准断面图二，施工部署按整体施工部署，镇海侧引桥由引桥工区负责施工完成，施工不另设拌和站，与镇海主桥共用同一拌和站。引桥虽然是次要工程，但对整体工程的形象非常重要，在进度、质量和安全等方面同样应予以确保。三，施工工艺流程图图 9.1-2 引桥整体施工工艺流程图9.2 钻孔灌注桩一，工程概述每个承台下设 6 根桩径为 1.5m 的钻孔灌注桩，桩长为 82～91m。引桥共计 144 根钻孔桩。二，测量放样桩基的平面定位采纳坐标法，用全站仪根据设计图纸现场进行桩位的精确放样，在桩中心位置钉以木桩，并设护桩。放样后由主管技术员进行复核，施工中对护桩要妥善保护，不得移位或丢失。三，场地准备为施工方便，在施工范围内，用推土机推掉表面层浮土，然后在其上填 30cm 厚碎石层基础，铺设枕木、轨道作钻孔平台；同时修筑进场道路、给排水系统及泥浆池等。四，成孔施工准备桩基施工承台施工墩身施工移动模架造桥机拼装预压箱梁逐孔施工附属工程施工1， 钻机的选择钻孔桩孔深达 90m，根据镇海侧引桥的地质条件，投入 10 台 GPS-20C 型钻机进行钻孔施工。表 9.2-1 GPS-20C 型钻机性能参数项 目技术参数底座通孔直径（米）2.0钻孔深度（米）100钻盘最大扭矩（千牛.米）48转盘转速（转/分）正反 9、16、20、28、35、63钻塔高度（米）9钻机功率（千瓦）45主机外形（工作状态）（米）5.76*2.4*10主机重量（吨）102， 护筒埋设护筒用 8mm 厚 Q235 钢板卷制成型，护筒内径比钻孔桩径大 20cm，护筒的埋入深度以穿过填筑土或流质性淤泥层为控制标准，长 1.5m，根据实际施工情况进行缩短和接长，采纳人工挖孔埋设，四周用黏土夯实。3， 成孔、灌注成孔及检测，灌注工艺同“斜拉桥钻孔灌注桩”。五，质量标准1， 钻孔灌注桩质量标准表 9.2-2 钻孔桩质量标准项次项 目允许偏差1混凝土强度在合格标准内2孔的中心位置（mm）503孔径（mm）不小于设计值4孔深不小于设计值5倾斜度小于 1%6沉淀厚度按设计不大于 30cm2， 钢筋骨架质量标准表 9.2-3 钢筋骨架质量标准项次项 目允许偏差(mm)项次项 目允许偏差(mm)备注1主筋间距+105骨架...
