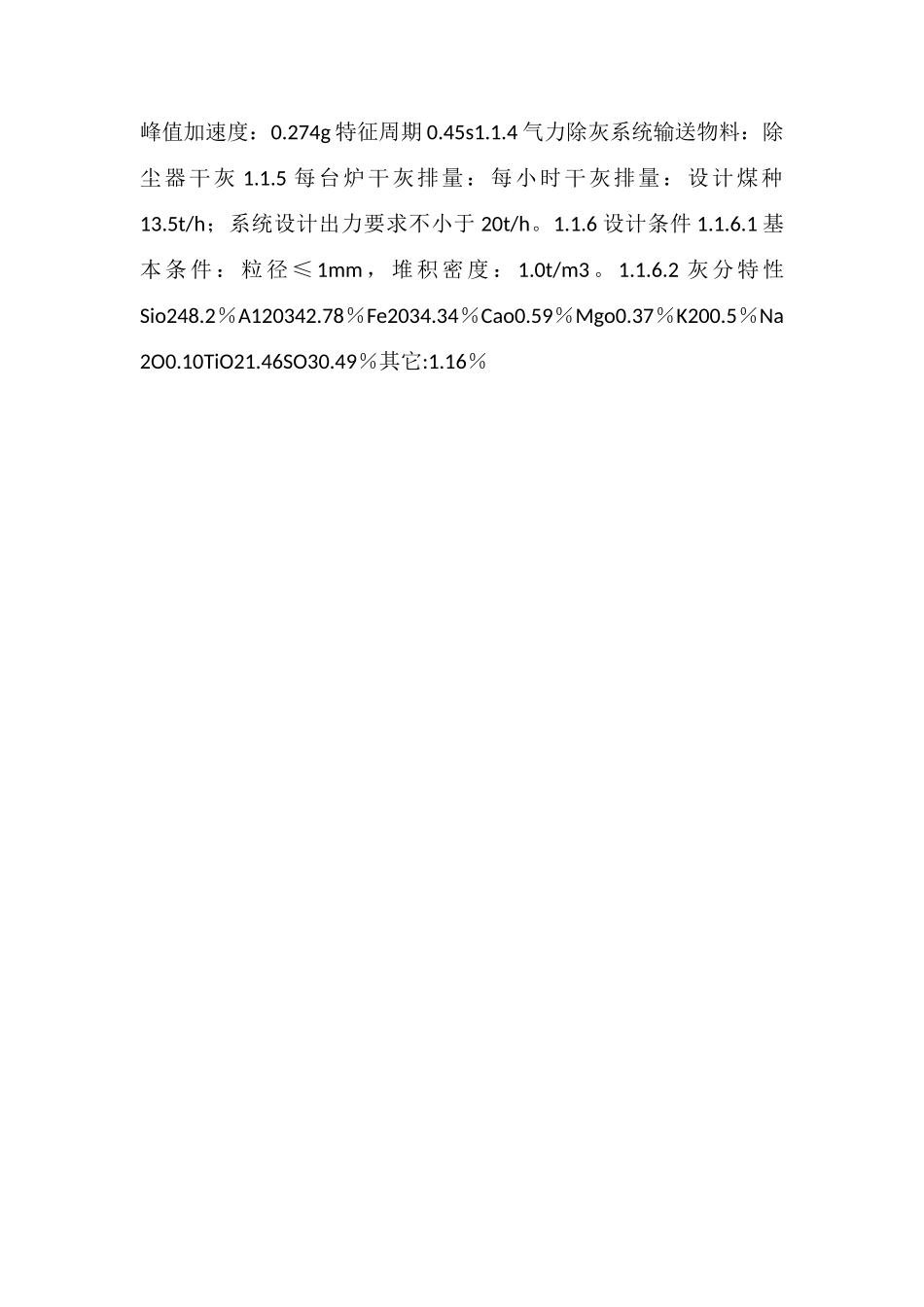

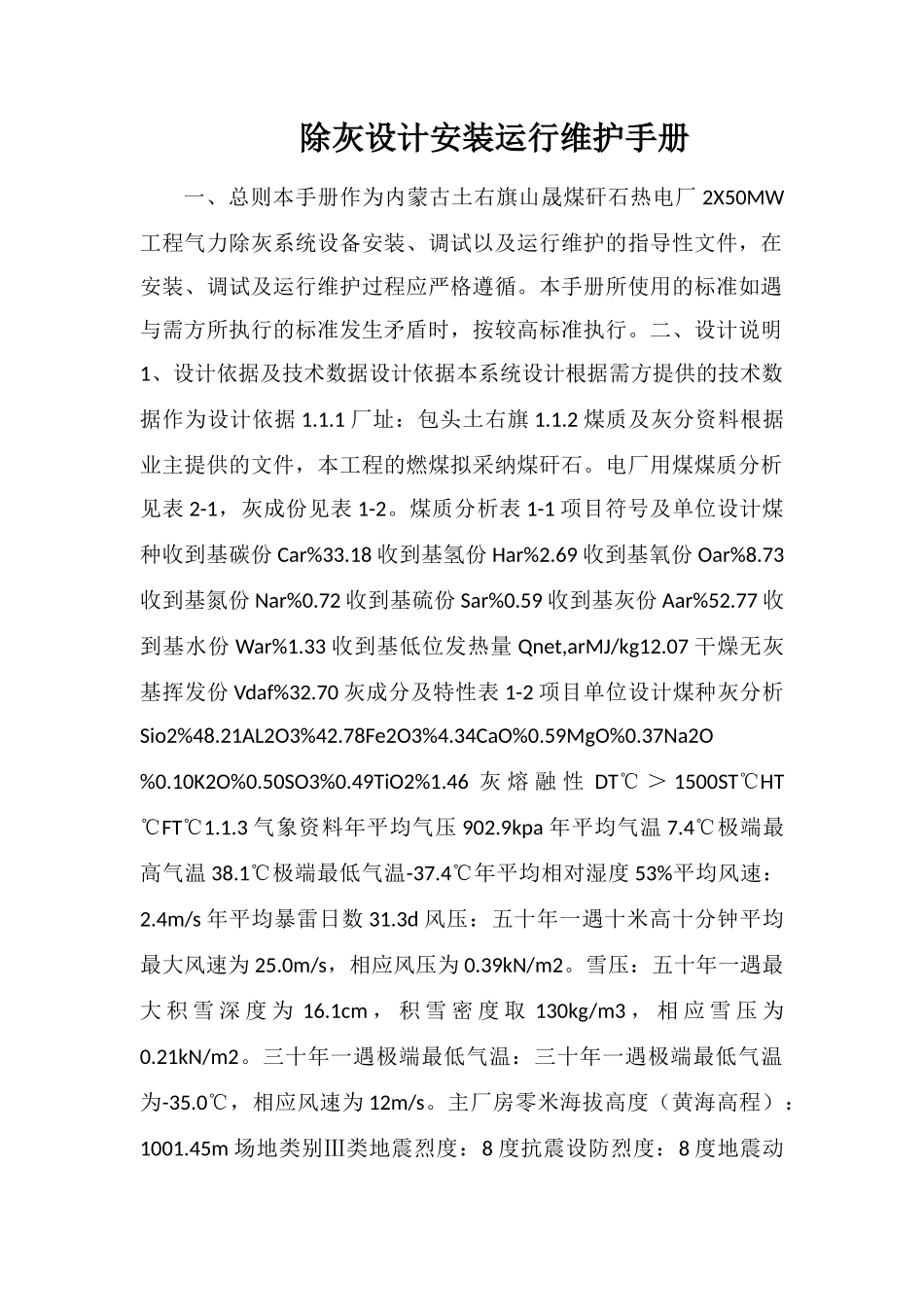

除灰设计安装运行维护手册一、总则本手册作为内蒙古土右旗山晟煤矸石热电厂 2X50MW工程气力除灰系统设备安装、调试以及运行维护的指导性文件，在安装、调试及运行维护过程应严格遵循。本手册所使用的标准如遇与需方所执行的标准发生矛盾时，按较高标准执行。二、设计说明1、设计依据及技术数据设计依据本系统设计根据需方提供的技术数据作为设计依据 1.1.1 厂址：包头土右旗 1.1.2 煤质及灰分资料根据业主提供的文件，本工程的燃煤拟采纳煤矸石。电厂用煤煤质分析见表 2-1，灰成份见表 1-2。煤质分析表 1-1 项目符号及单位设计煤种收到基碳份 Car%33.18 收到基氢份 Har%2.69 收到基氧份 Oar%8.73收到基氮份 Nar%0.72 收到基硫份 Sar%0.59 收到基灰份 Aar%52.77 收到基水份 War%1.33 收到基低位发热量 Qnet,arMJ/kg12.07 干燥无灰基挥发份 Vdaf%32.70 灰成分及特性表 1-2 项目单位设计煤种灰分析Sio2%48.21AL2O3%42.78Fe2O3%4.34CaO%0.59MgO%0.37Na2O%0.10K2O%0.50SO3%0.49TiO2%1.46 灰 熔 融 性 DT℃ ＞ 1500ST℃HT℃FT℃1.1.3 气象资料年平均气压 902.9kpa 年平均气温 7.4℃极端最高气温 38.1℃极端最低气温-37.4℃年平均相对湿度 53%平均风速：2.4m/s 年平均暴雷日数 31.3d 风压：五十年一遇十米高十分钟平均最大风速为 25.0m/s，相应风压为 0.39kN/m2。雪压：五十年一遇最大 积 雪 深 度 为 16.1cm ， 积 雪 密 度 取 130kg/m3 ， 相 应 雪 压 为0.21kN/m2。三十年一遇极端最低气温：三十年一遇极端最低气温为-35.0℃，相应风速为 12m/s。主厂房零米海拔高度（黄海高程）：1001.45m 场地类别Ⅲ类地震烈度：8 度抗震设防烈度：8 度地震动峰值加速度：0.274g 特征周期 0.45s1.1.4 气力除灰系统输送物料：除尘器干灰 1.1.5 每台炉干灰排量：每小时干灰排量：设计煤种13.5t/h；系统设计出力要求不小于 20t/h。1.1.6 设计条件 1.1.6.1 基本 条 件 ： 粒 径 ≤ 1mm ， 堆 积 密 度 ： 1.0t/m3 。 1.1.6.2 灰 分 特 性Sio248.2％A120342.78％Fe2034.34％Cao0.59％Mgo0.37％K200.5％Na2O0.10TiO21.46SO30.49％其它:1.16％
