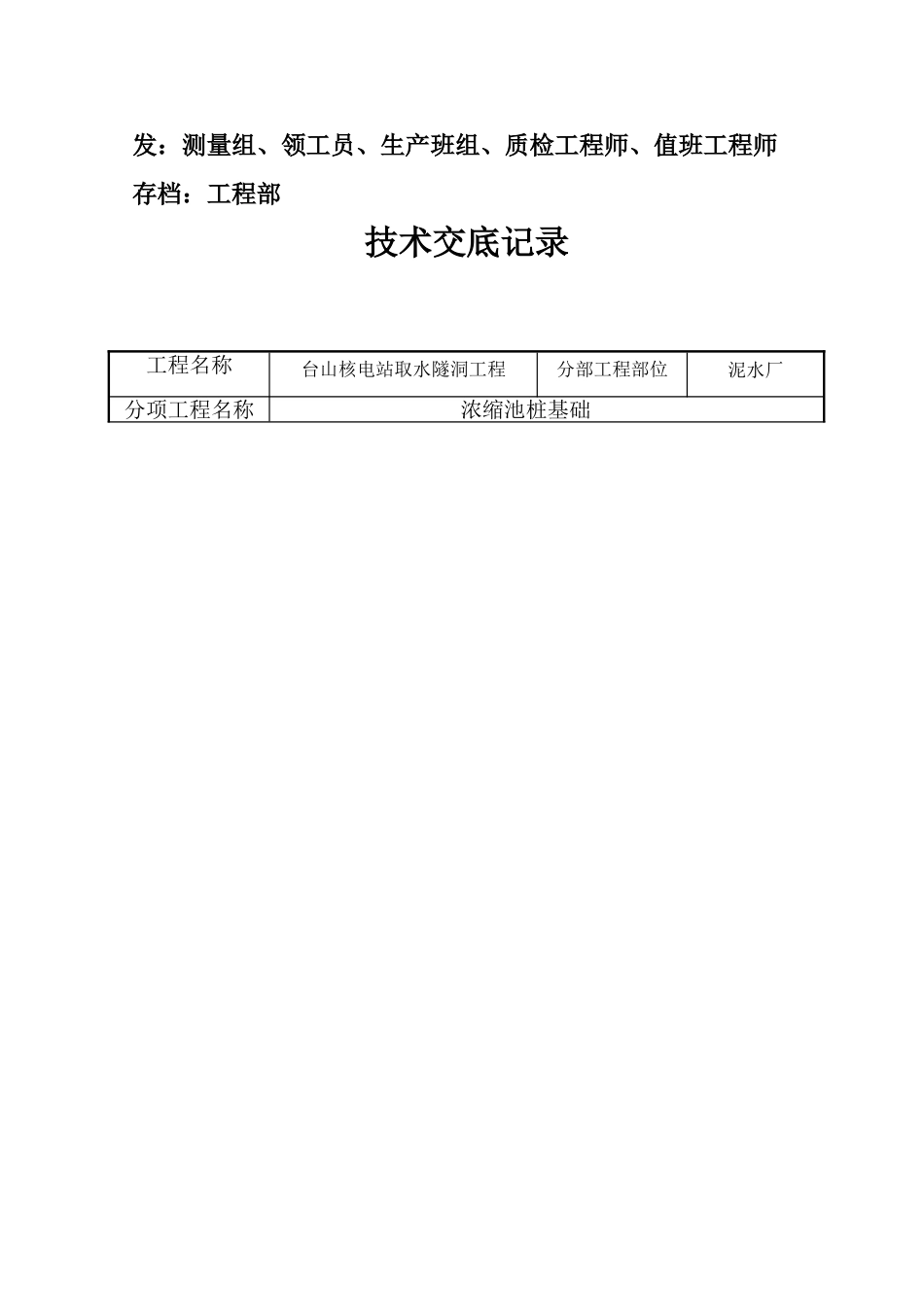

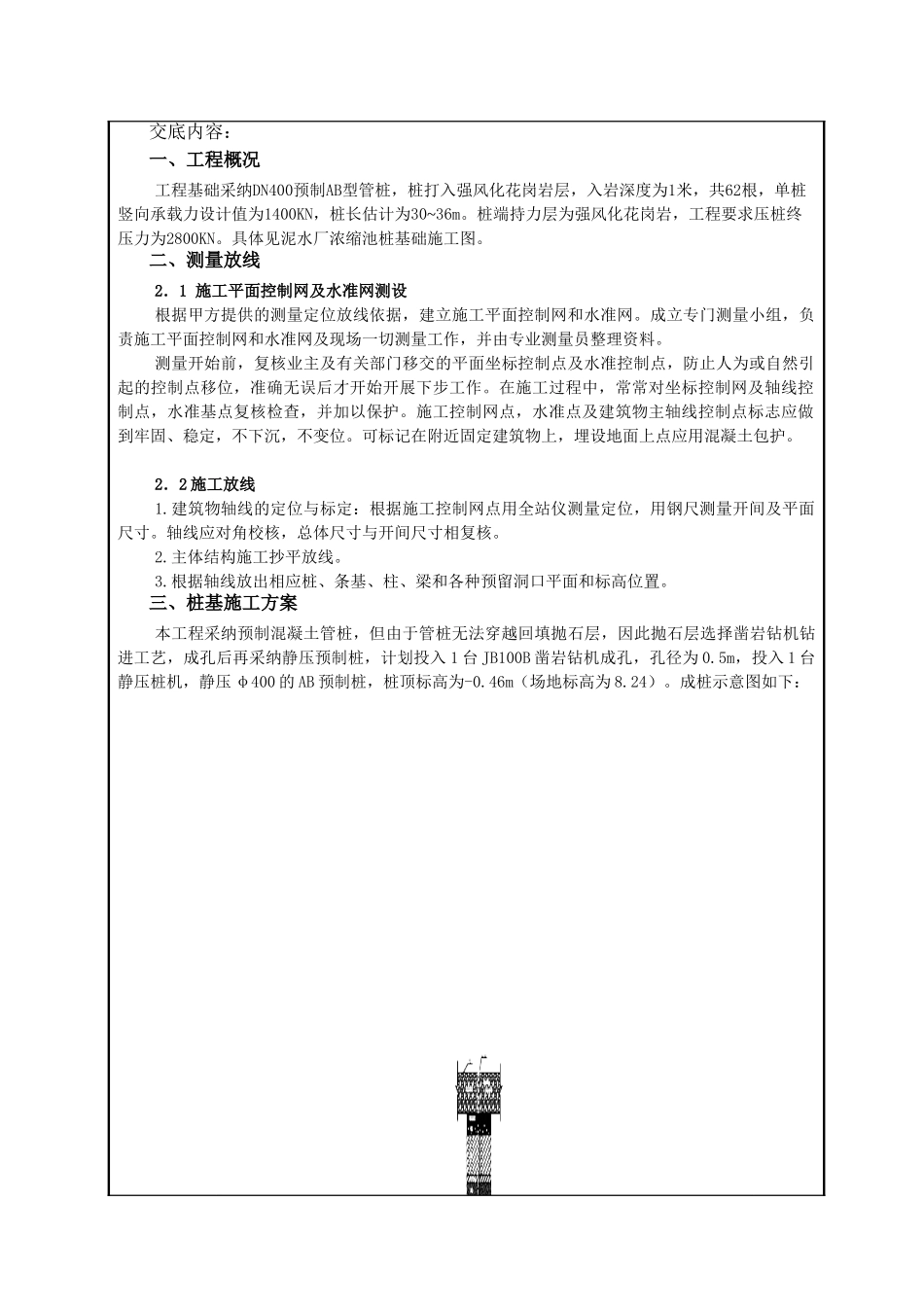

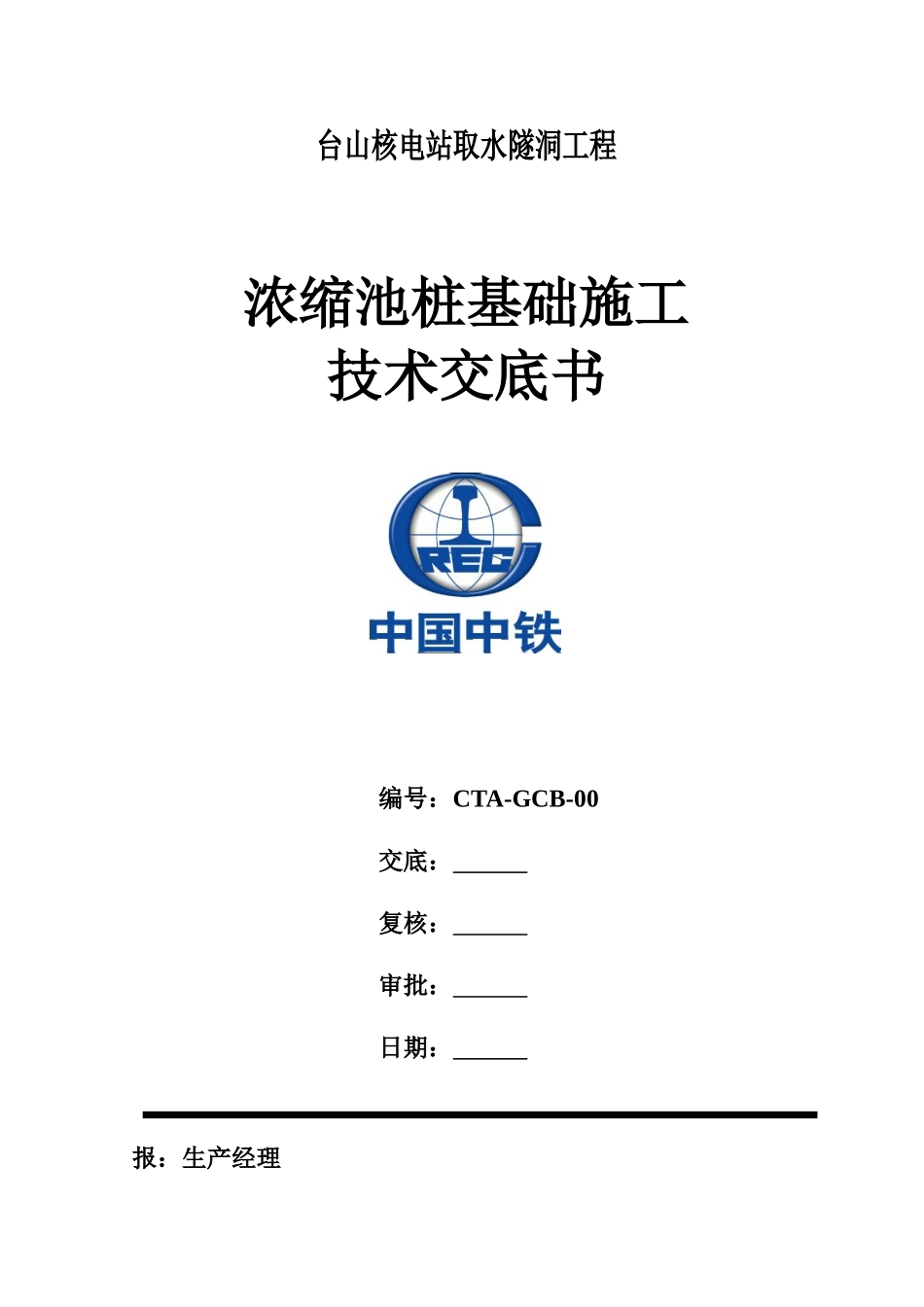

台山核电站取水隧洞工程浓缩池桩基础施工技术交底书编号：CTA-GCB-00交底： 复核： 审批： 日期： 报：生产经理发：测量组、领工员、生产班组、质检工程师、值班工程师存档：工程部技术交底记录工程名称台山核电站取水隧洞工程分部工程部位泥水厂分项工程名称浓缩池桩基础交底内容：一、工程概况工程基础采纳DN400预制AB型管桩，桩打入强风化花岗岩层，入岩深度为1米，共62根，单桩竖向承载力设计值为1400KN，桩长估计为30~36m。桩端持力层为强风化花岗岩，工程要求压桩终压力为2800KN。具体见泥水厂浓缩池桩基础施工图。二、测量放线2．1 施工平面控制网及水准网测设根据甲方提供的测量定位放线依据，建立施工平面控制网和水准网。成立专门测量小组，负责施工平面控制网和水准网及现场一切测量工作，并由专业测量员整理资料。测量开始前，复核业主及有关部门移交的平面坐标控制点及水准控制点，防止人为或自然引起的控制点移位，准确无误后才开始开展下步工作。在施工过程中，常常对坐标控制网及轴线控制点，水准基点复核检查，并加以保护。施工控制网点，水准点及建筑物主轴线控制点标志应做到牢固、稳定，不下沉，不变位。可标记在附近固定建筑物上，埋设地面上点应用混凝土包护。2．2 施工放线1.建筑物轴线的定位与标定：根据施工控制网点用全站仪测量定位，用钢尺测量开间及平面尺寸。轴线应对角校核，总体尺寸与开间尺寸相复核。2.主体结构施工抄平放线。3.根据轴线放出相应桩、条基、柱、梁和各种预留洞口平面和标高位置。三、桩基施工方案本工程采纳预制混凝土管桩，但由于管桩无法穿越回填抛石层，因此抛石层选择凿岩钻机钻进工艺，成孔后再采纳静压预制桩，计划投入 1 台 JB100B 凿岩钻机成孔，孔径为 0.5m，投入 1 台静压桩机，静压 φ400 的 AB 预制桩，桩顶标高为-0.46m（场地标高为 8.24）。成桩示意图如下：签收：
