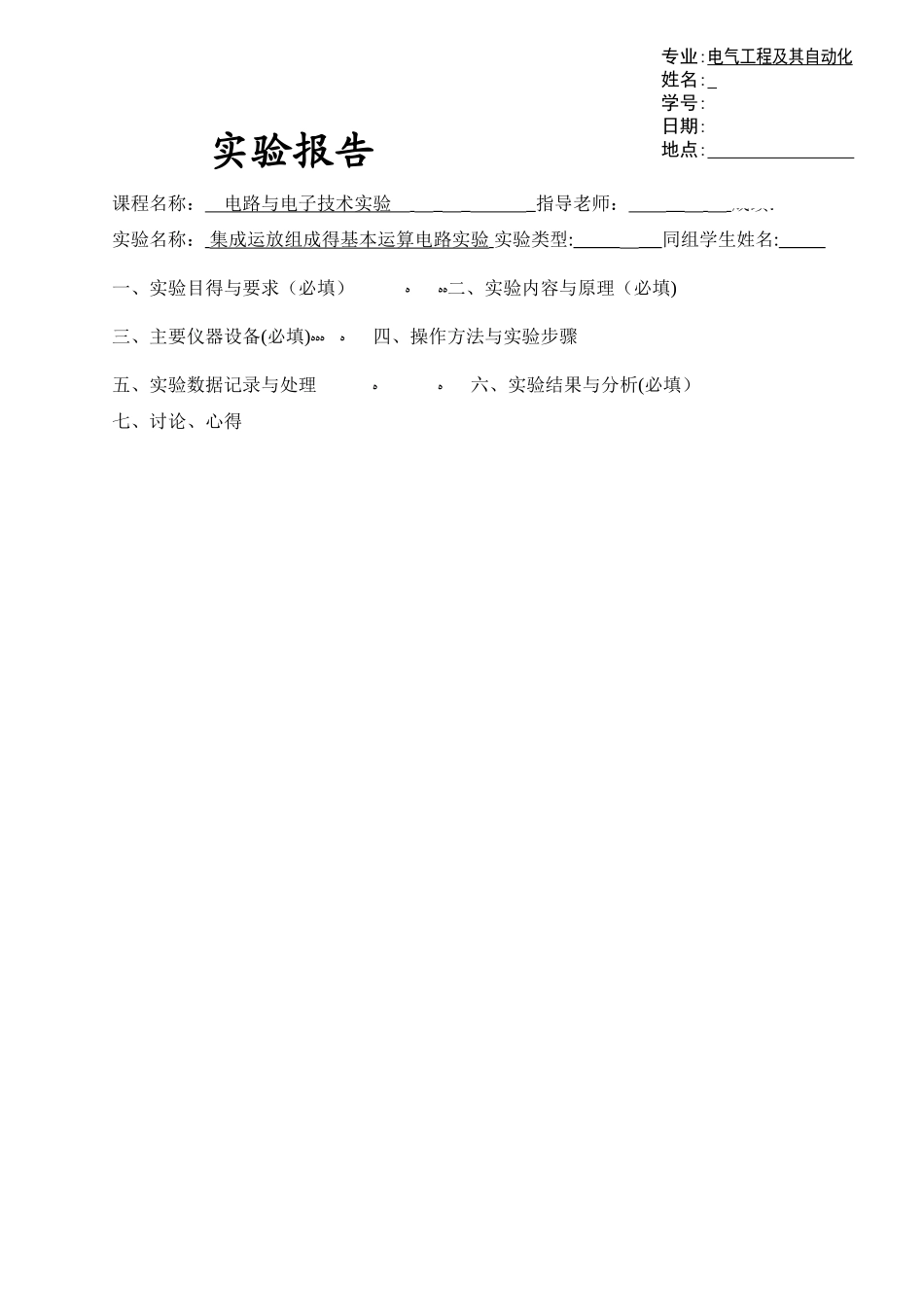

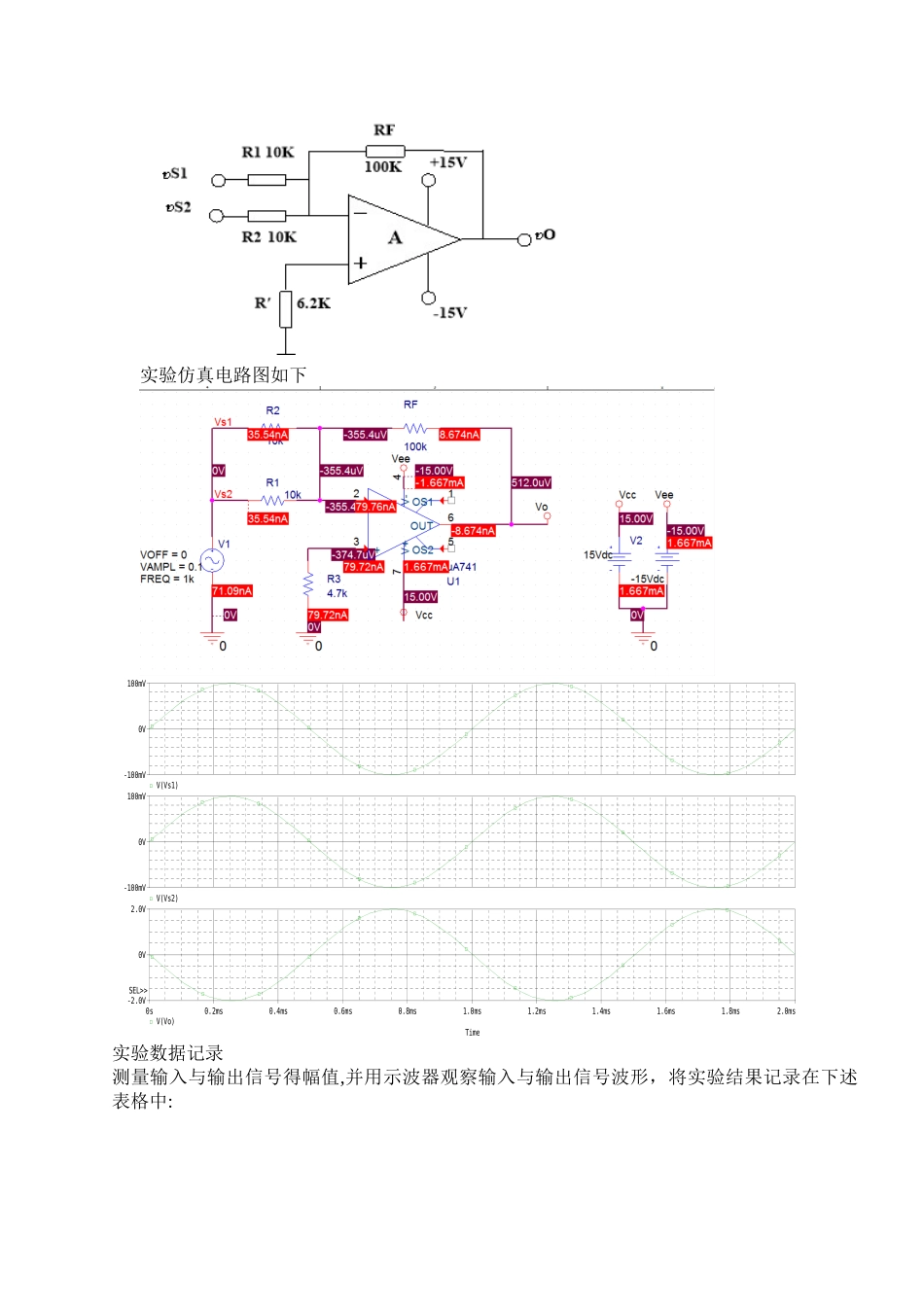

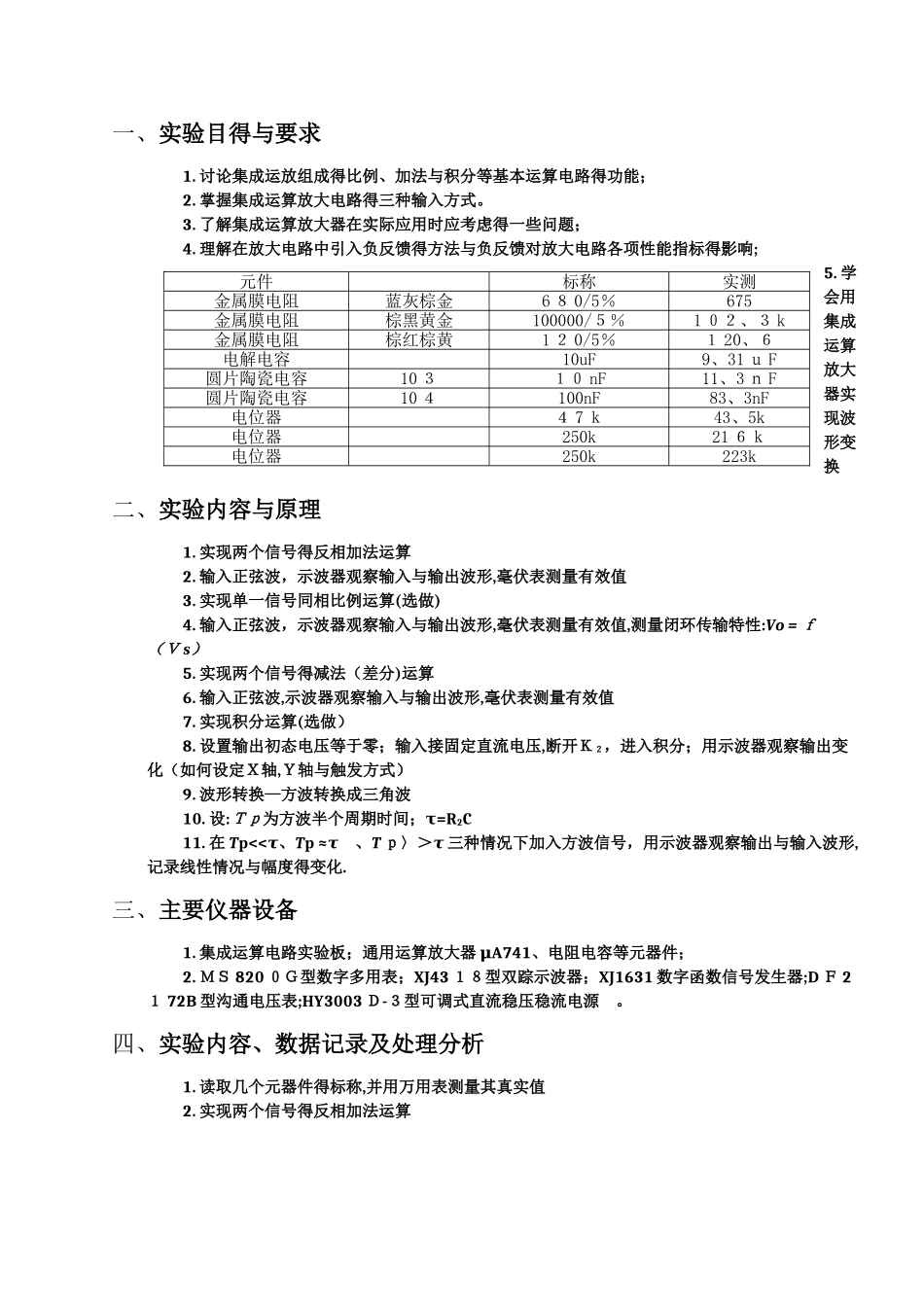

实验报告课程名称： 电路与电子技术实验 指导老师： 成绩： 实验名称： 集成运放组成得基本运算电路实验 实验类型: 同组学生姓名: 一、实验目得与要求（必填）ﻩﻩﻩ二、实验内容与原理（必填)三、主要仪器设备(必填)ﻩﻩﻩﻩ四、操作方法与实验步骤五、实验数据记录与处理ﻩﻩ六、实验结果与分析(必填）七、讨论、心得专业:电气工程及其自动 化 姓名: 学号:日期:地点: 一、实验目得与要求1. 讨论集成运放组成得比例、加法与积分等基本运算电路得功能；2. 掌握集成运算放大电路得三种输入方式。3. 了解集成运算放大器在实际应用时应考虑得一些问题；4. 理解在放大电路中引入负反馈得方法与负反馈对放大电路各项性能指标得影响;5. 学会用集成运算放大器实现波形变换二、实验内容与原理1. 实现两个信号得反相加法运算2. 输入正弦波，示波器观察输入与输出波形,毫伏表测量有效值3. 实现单一信号同相比例运算(选做)4. 输入正弦波，示波器观察输入与输出波形,毫伏表测量有效值,测量闭环传输特性:Vo = ｆ （Ｖ s） 5. 实现两个信号得减法（差分)运算6. 输入正弦波,示波器观察输入与输出波形,毫伏表测量有效值7. 实现积分运算(选做）8. 设置输出初态电压等于零；输入接固定直流电压,断开Ｋ２，进入积分；用示波器观察输出变化（如何设定Ｘ轴,Ｙ轴与触发方式） 9. 波形转换—方波转换成三角波10. 设:Ｔｐ为方波半个周期时间； =Rτ2C 11. 在 Tp<<τ、Tp ≈τ 、T ｐ〉＞τ 三种情况下加入方波信号，用示波器观察输出与输入波形,记录线性情况与幅度得变化.三、主要仪器设备1. 集成运算电路实验板；通用运算放大器A741μ、电阻电容等元器件；2. ＭＳ 820 ０Ｇ型数字多用表；XJ43 １８型双踪示波器；XJ1631 数字函数信号发生器;D Ｆ 2１ 72B 型沟通电压表;HY3003 Ｄ-３型可调式直流稳压稳流电源 。四、实验内容、数据记录及处理分析1. 读取几个元器件得标称,并用万用表测量其真实值2. 实现两个信号得反相加法运算元件标称实测金属膜电阻蓝灰棕金6 ８ 0/5％675金属膜电阻棕黑黄金100000/５％1 ０２、３ k金属膜电阻棕红棕黄1 ２ 0/5％１ 20、６电解电容10uF9、31 ｕ F圆片陶瓷电容10 ３１０ nF11、3 ｎ F圆片陶瓷电容10 ４100nF83、3nF电位器４ 7 ｋ43、5k电位器250k21 ６ｋ电位器250k223k 实验仿真电路图如下 Time0s0.2ms0.4ms0.6ms0.8ms1.0ms1.2ms1.4ms1.6ms1.8ms2.0msV(Vo)-2.0V...
