雨、污水管道沟槽开挖专项施工方案

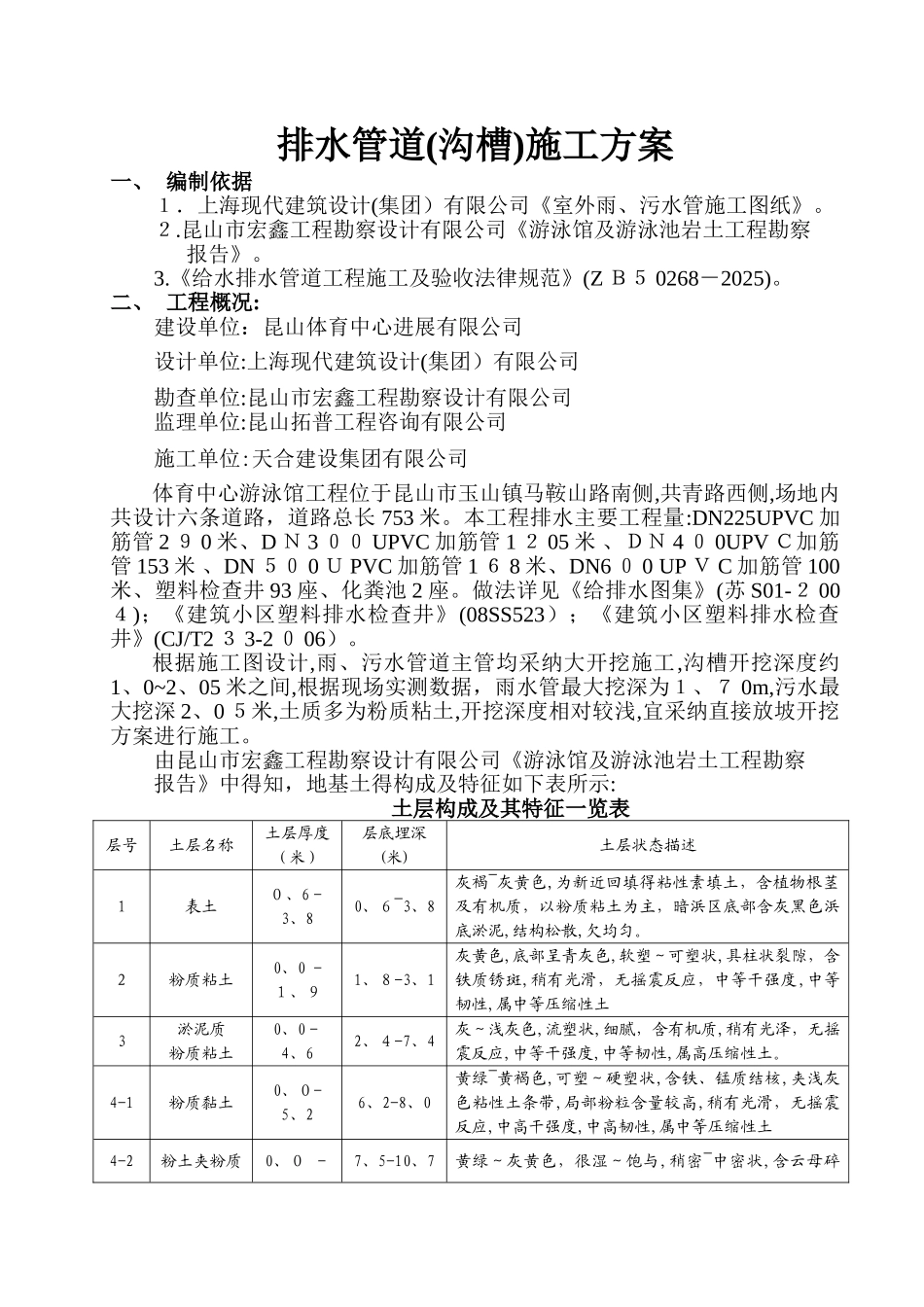

排水管道(沟槽)施工方案一、 编制依据１．上海现代建筑设计(集团）有限公司《室外雨、污水管施工图纸》。２.昆山市宏鑫工程勘察设计有限公司《游泳馆及游泳池岩土工程勘察报告》。3.《给水排水管道工程施工及验收法律规范》(Z Ｂ５ 0268－2025)。二、 工程概况:建设单位：昆山体育中心进展有限公司 设计单位:上海现代建筑设计(集团）有限公司勘查单位:昆山市宏鑫工程勘察设计有限公司监理单位:昆山拓普工程咨询有限公司施工单位:天合建设集团有限公司体育中心游泳馆工程位于昆山市玉山镇马鞍山路南侧,共青路西侧,场地内共设计六条道路，道路总长 753 米。本工程排水主要工程量:DN225UPVC 加筋管 2 ９ 0 米、D Ｎ 3 ００ UPVC 加筋管 1 ２ 05 米 、ＤＮ 4 ０ 0UPV Ｃ加筋管 153 米 、DN ５０ 0 Ｕ PVC 加筋管 1 ６ 8 米、DN6 ０ 0 UP Ｖ C 加筋管 100米、塑料检查井 93 座、化粪池 2 座。做法详见《给排水图集》(苏 S01-２ 00４)；《建筑小区塑料排水检查井》(08SS523）；《建筑小区塑料排水检查井》(CJ/T2 ３ 3-2 ０ 06）。根据施工图设计,雨、污水管道主管均采纳大开挖施工,沟槽开挖深度约1、0~2、05 米之间,根据现场实测数据，雨水管最大挖深为１、７ 0m,污水最大挖深 2、0 ５米,土质多为粉质粘土,开挖深度相对较浅,宜采纳直接放坡开挖方案进行施工。由昆山市宏鑫工程勘察设计有限公司《游泳馆及游泳池岩土工程勘察报告》中得知，地基土得构成及特征如下表所示: 土层构成及其特征一览表 层号土层名称土层厚度（米）层底埋深(米)土层状态描述1表土０、6－3、80、６~3、8灰褐~灰黄色,为新近回填得粘性素填土，含植物根茎及有机质，以粉质粘土为主，暗浜区底部含灰黑色浜底淤泥,结构松散,欠均匀。２粉质粘土0、0 -１、９1、８-3、1灰黄色,底部呈青灰色,软塑～可塑状,具柱状裂隙，含铁质锈斑,稍有光滑，无摇震反应，中等干强度,中等韧性,属中等压缩性土3淤泥质粉质粘土0、0－4、62、４-7、4灰～浅灰色,流塑状,细腻，含有机质,稍有光泽，无摇震反应,中等干强度,中等韧性,属高压缩性土。4-1粉质黏土0、０-5、26、2-8、0黄绿~黄褐色,可塑～硬塑状,含铁、锰质结核,夹浅灰色粘性土条带,局部粉粒含量较高,稍有光滑，无摇震反应,中高干强度,中高韧性,属中等压缩性土4-2粉土夹粉质0、０ －7、5-10、7黄绿～灰黄色，很湿～饱与,稍密~中密状,含云母碎粘土3、3片，夹粉质粘土薄层,局部粉质粘土...
