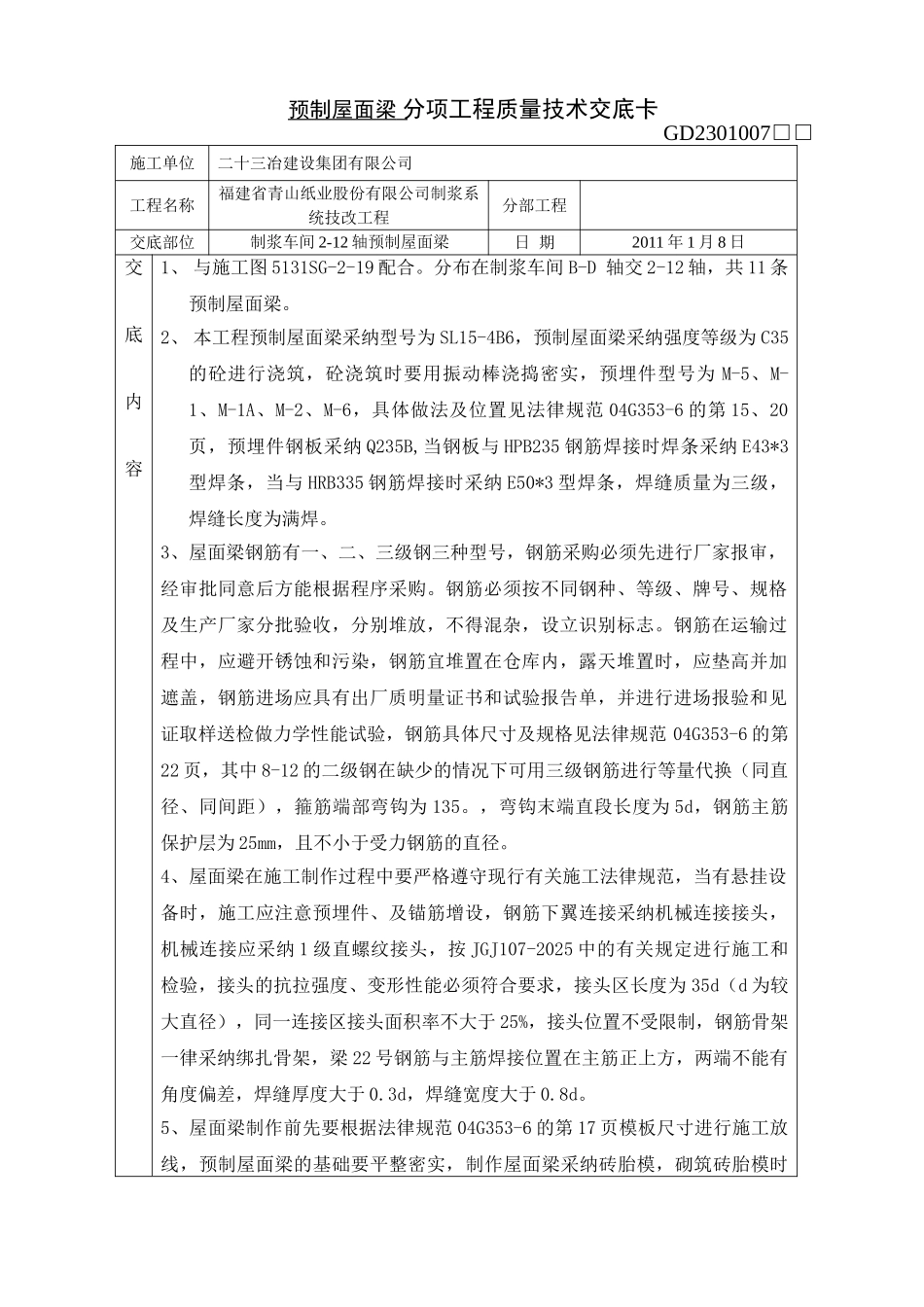

预制屋面梁分项工程质量技术交底卡

预制屋面梁 分项工程质量技术交底卡GD2301007□□施工单位二十三冶建设集团有限公司工程名称福建省青山纸业股份有限公司制浆系统技改工程分部工程交底部位制浆车间 2-12 轴预制屋面梁日 期2011 年 1 月 8 日交底内容1、 与施工图 5131SG-2-19 配合。分布在制浆车间 B-D 轴交 2-12 轴，共 11 条预制屋面梁。2、 本工程预制屋面梁采纳型号为 SL15-4B6，预制屋面梁采纳强度等级为 C35的砼进行浇筑，砼浇筑时要用振动棒浇捣密实，预埋件型号为 M-5、M-1、M-1A、M-2、M-6，具体做法及位置见法律规范 04G353-6 的第 15、20页，预埋件钢板采纳 Q235B,当钢板与 HPB235 钢筋焊接时焊条采纳 E43*3型焊条，当与 HRB335 钢筋焊接时采纳 E50*3 型焊条，焊缝质量为三级，焊缝长度为满焊。3、屋面梁钢筋有一、二、三级钢三种型号，钢筋采购必须先进行厂家报审，经审批同意后方能根据程序采购。钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆放，不得混杂，设立识别标志。钢筋在运输过程中，应避开锈蚀和污染，钢筋宜堆置在仓库内，露天堆置时，应垫高并加遮盖，钢筋进场应具有出厂质明量证书和试验报告单，并进行进场报验和见证取样送检做力学性能试验，钢筋具体尺寸及规格见法律规范 04G353-6 的第22 页，其中 8-12 的二级钢在缺少的情况下可用三级钢筋进行等量代换（同直径、同间距），箍筋端部弯钩为 135。，弯钩末端直段长度为 5d，钢筋主筋保护层为 25mm，且不小于受力钢筋的直径。4、屋面梁在施工制作过程中要严格遵守现行有关施工法律规范，当有悬挂设备时，施工应注意预埋件、及锚筋增设，钢筋下翼连接采纳机械连接接头，机械连接应采纳 1 级直螺纹接头，按 JGJ107-2025 中的有关规定进行施工和检验，接头的抗拉强度、变形性能必须符合要求，接头区长度为 35d（d 为较大直径），同一连接区接头面积率不大于 25%，接头位置不受限制，钢筋骨架一律采纳绑扎骨架，梁 22 号钢筋与主筋焊接位置在主筋正上方，两端不能有角度偏差，焊缝厚度大于 0.3d，焊缝宽度大于 0.8d。5、屋面梁制作前先要根据法律规范 04G353-6 的第 17 页模板尺寸进行施工放线，预制屋面梁的基础要平整密实，制作屋面梁采纳砖胎模，砌筑砖胎模时要根据施工放出的线进行砌筑，砖要采纳 M10 型号，模垫层砼要有一定的强度，且不小于 C30，预制前要涂饰脱模剂。6、屋面梁采纳平卧浇筑，当同条件养护的试块达到...
