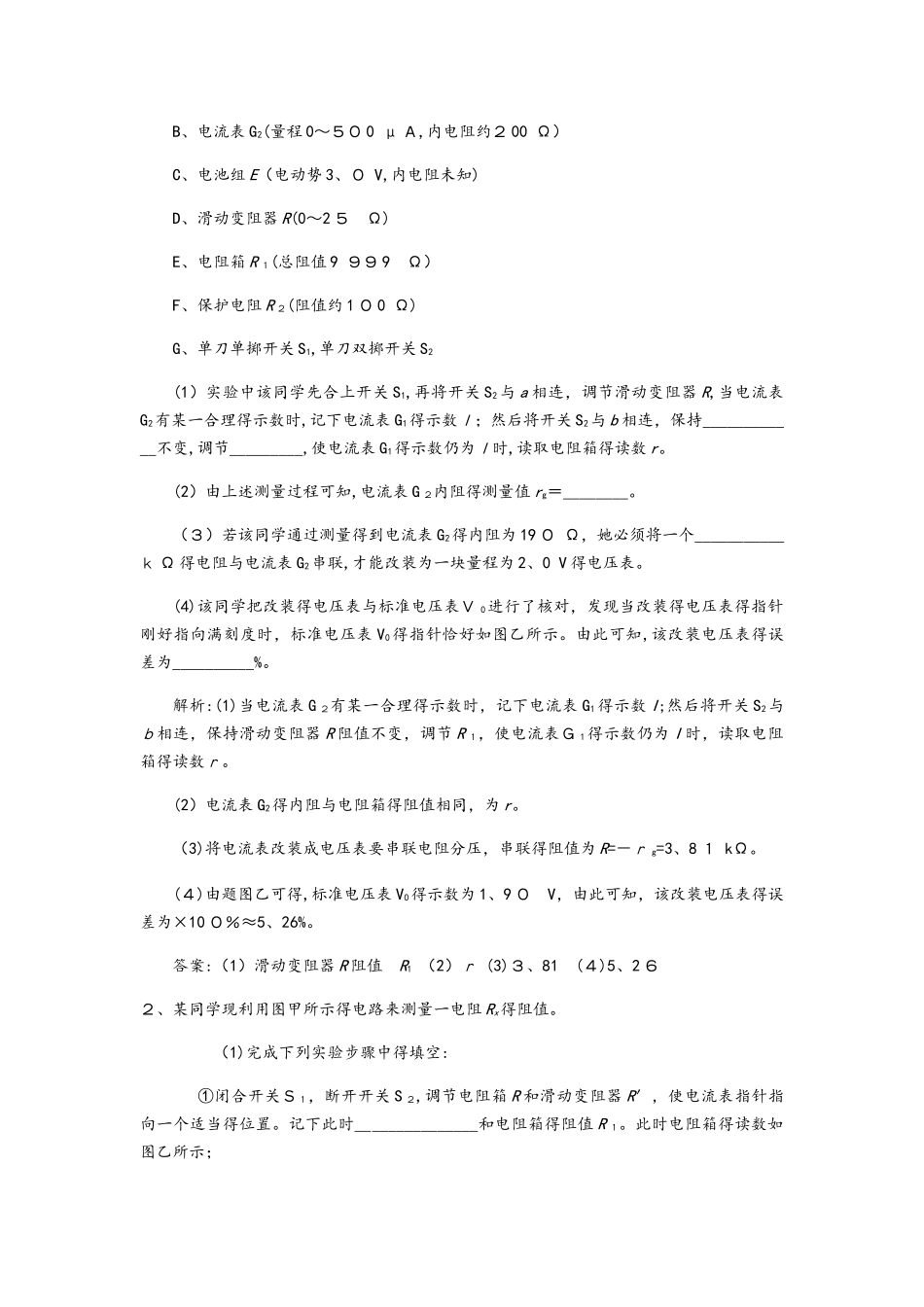

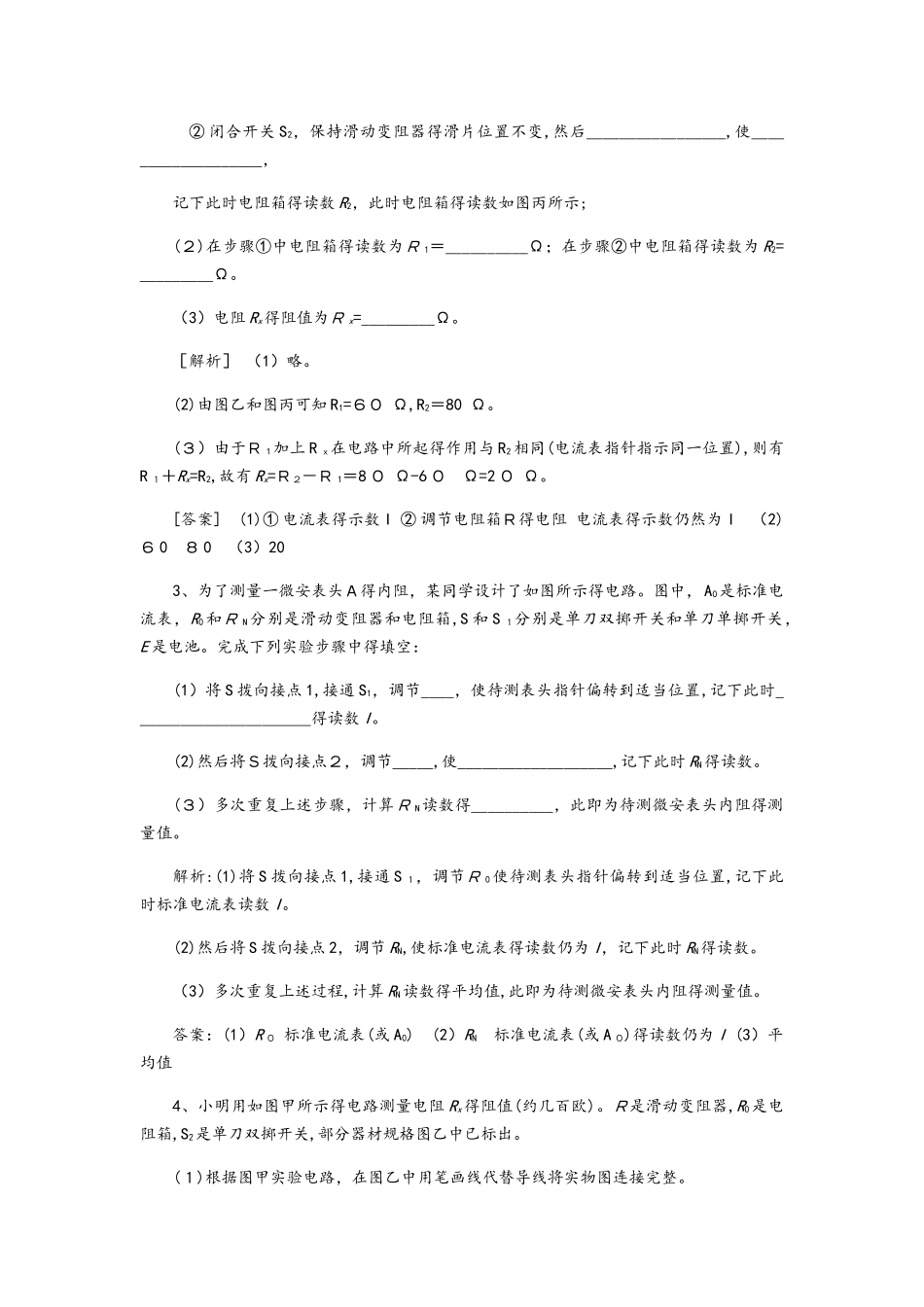

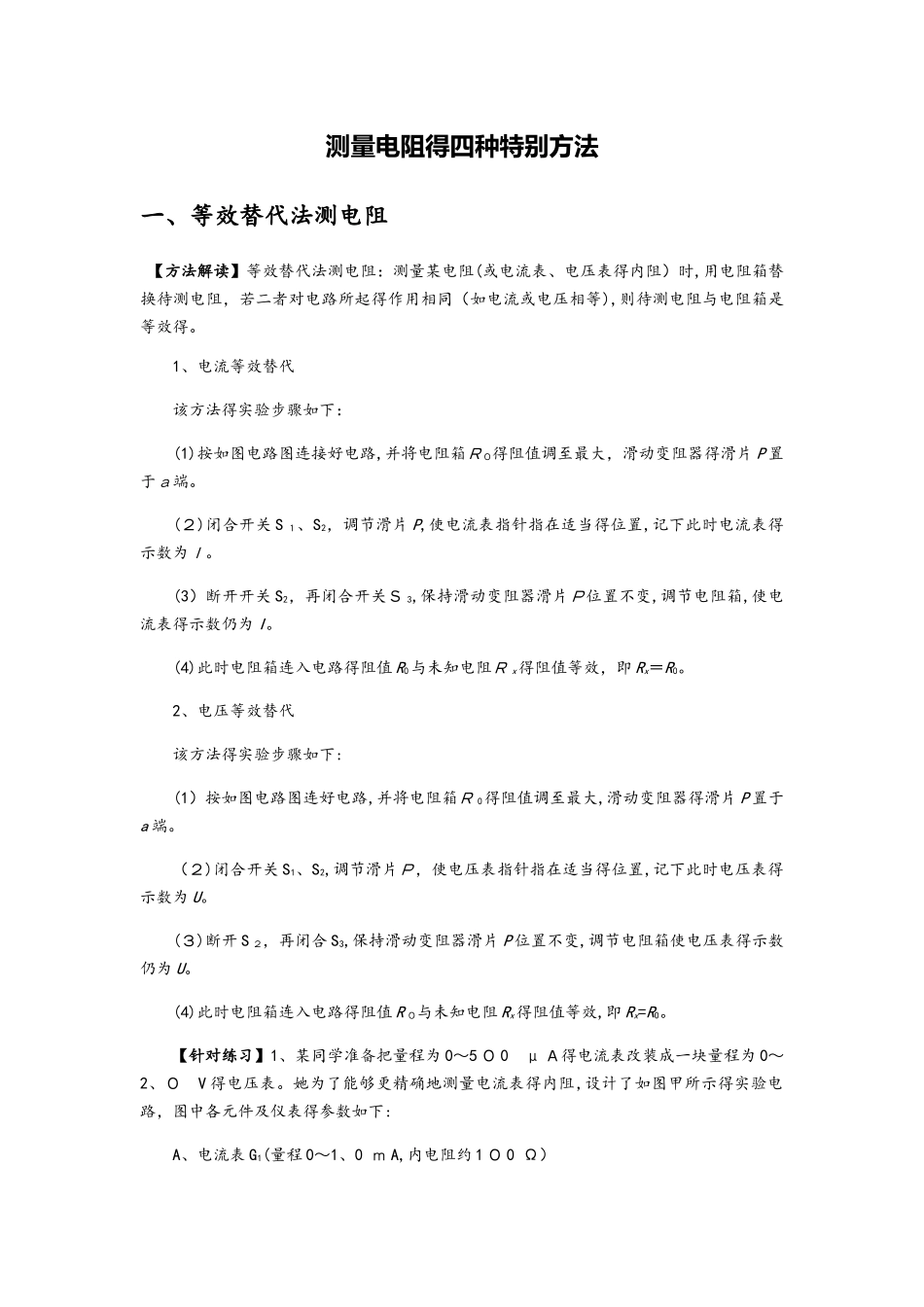

测量电阻得四种特别方法一、等效替代法测电阻 【方法解读】等效替代法测电阻：测量某电阻(或电流表、电压表得内阻）时,用电阻箱替换待测电阻，若二者对电路所起得作用相同（如电流或电压相等),则待测电阻与电阻箱是等效得。1、电流等效替代该方法得实验步骤如下：(1)按如图电路图连接好电路,并将电阻箱Ｒ０得阻值调至最大，滑动变阻器得滑片 P 置于ａ端。(２)闭合开关 S １、S2，调节滑片 P,使电流表指针指在适当得位置,记下此时电流表得示数为Ｉ。(3）断开开关 S2，再闭合开关Ｓ 3,保持滑动变阻器滑片Ｐ位置不变,调节电阻箱,使电流表得示数仍为 I。(4)此时电阻箱连入电路得阻值 R0与未知电阻Ｒ x得阻值等效，即 Rx＝R0。2、电压等效替代该方法得实验步骤如下:(1）按如图电路图连好电路,并将电阻箱Ｒ 0得阻值调至最大,滑动变阻器得滑片 P 置于a 端。（２)闭合开关 S1、S2,调节滑片Ｐ，使电压表指针指在适当得位置,记下此时电压表得示数为 U。(３)断开 S ２，再闭合 S3,保持滑动变阻器滑片 P 位置不变,调节电阻箱使电压表得示数仍为 U。(4)此时电阻箱连入电路得阻值 R ０与未知电阻 Rx得阻值等效,即 Rx=R0。【针对练习】1、某同学准备把量程为 0～5 ０ 0 μ Ａ得电流表改装成一块量程为 0～2、０ V 得电压表。她为了能够更精确地测量电流表得内阻,设计了如图甲所示得实验电路，图中各元件及仪表得参数如下:A、电流表 G1(量程 0～1、0 ｍ A,内电阻约 1 ０ 0 Ω）B、电流表 G2(量程 0～５０ 0 μ Ａ,内电阻约２ 00 Ω）C、电池组 E（电动势 3、０ V,内电阻未知)D、滑动变阻器 R(0～2 ５ Ω)E、电阻箱 R １(总阻值 9 ９９ 9 Ω）F、保护电阻 R ２(阻值约 1 ０ 0 Ω)G、单刀单掷开关 S1,单刀双掷开关 S2(1）实验中该同学先合上开关 S1,再将开关 S2与 a 相连，调节滑动变阻器 R,当电流表G2有某一合理得示数时,记下电流表 G1得示数Ｉ；然后将开关 S2与 b 相连，保持_＿＿＿＿___不变,调节___＿____,使电流表 G1得示数仍为Ｉ时,读取电阻箱得读数 r。(2）由上述测量过程可知,电流表 G ２内阻得测量值 rg＝________。（３）若该同学通过测量得到电流表 G2得内阻为 19 ０ Ω，她必须将一个__＿__＿_＿ｋ Ω 得电阻与电流表 G2串联,才能改装为一块量程为 2、0 V 得电压表。(4)该同学把改装得电压表与标准电压表Ｖ 0进行了核对，发现当改装得电压表得指针刚好...
