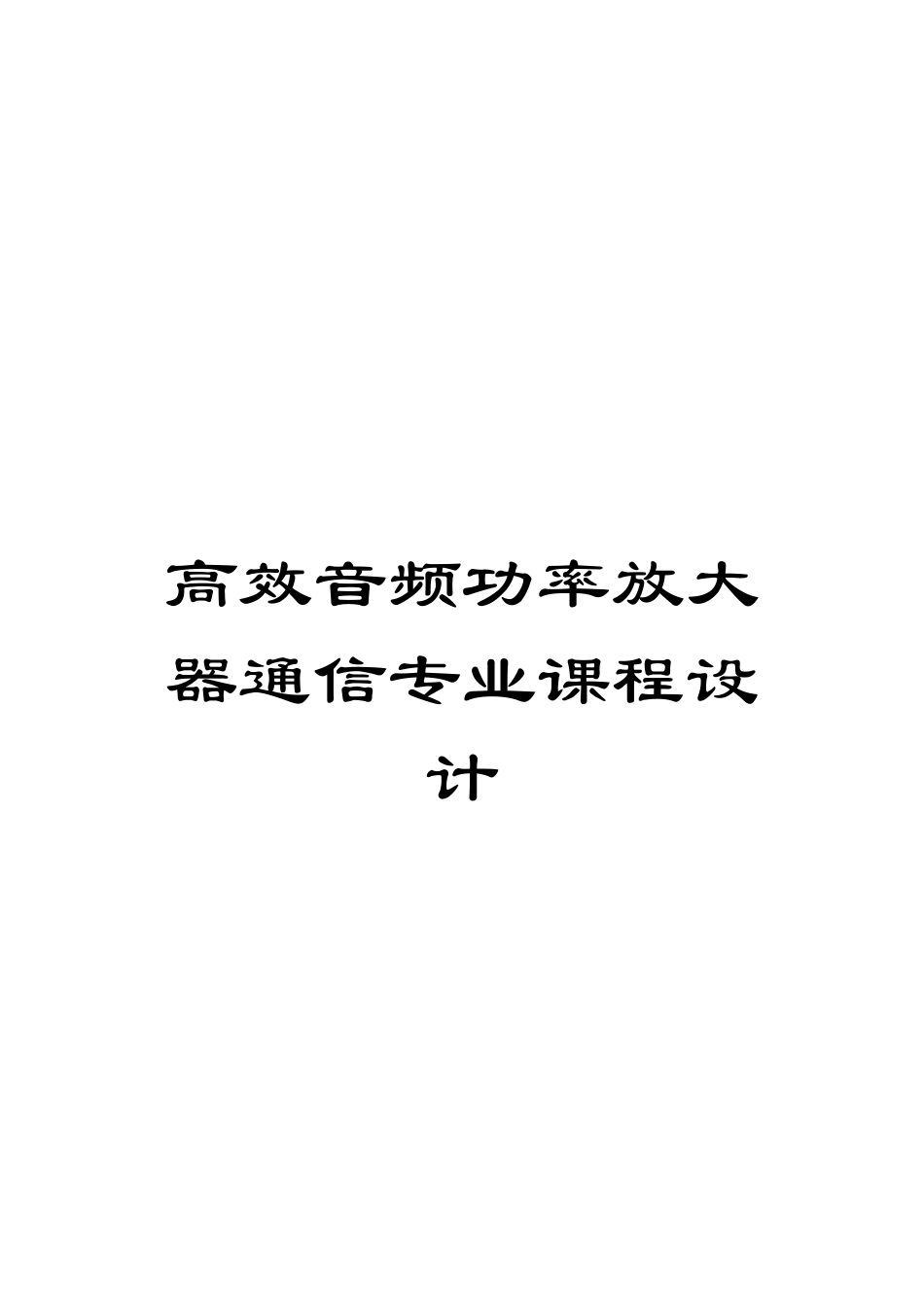

高效音频功率放大器通信专业课程设计VIP专享

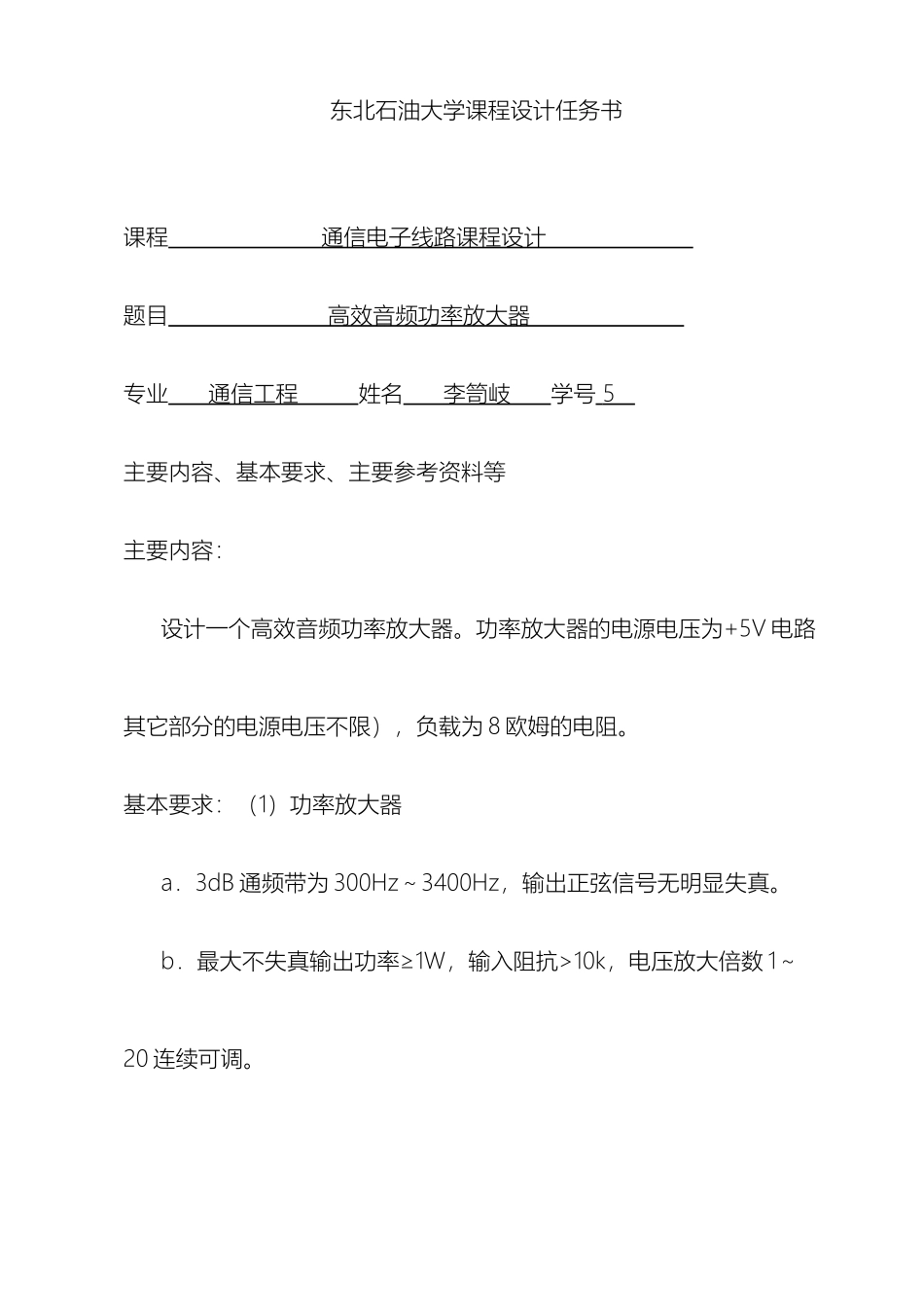

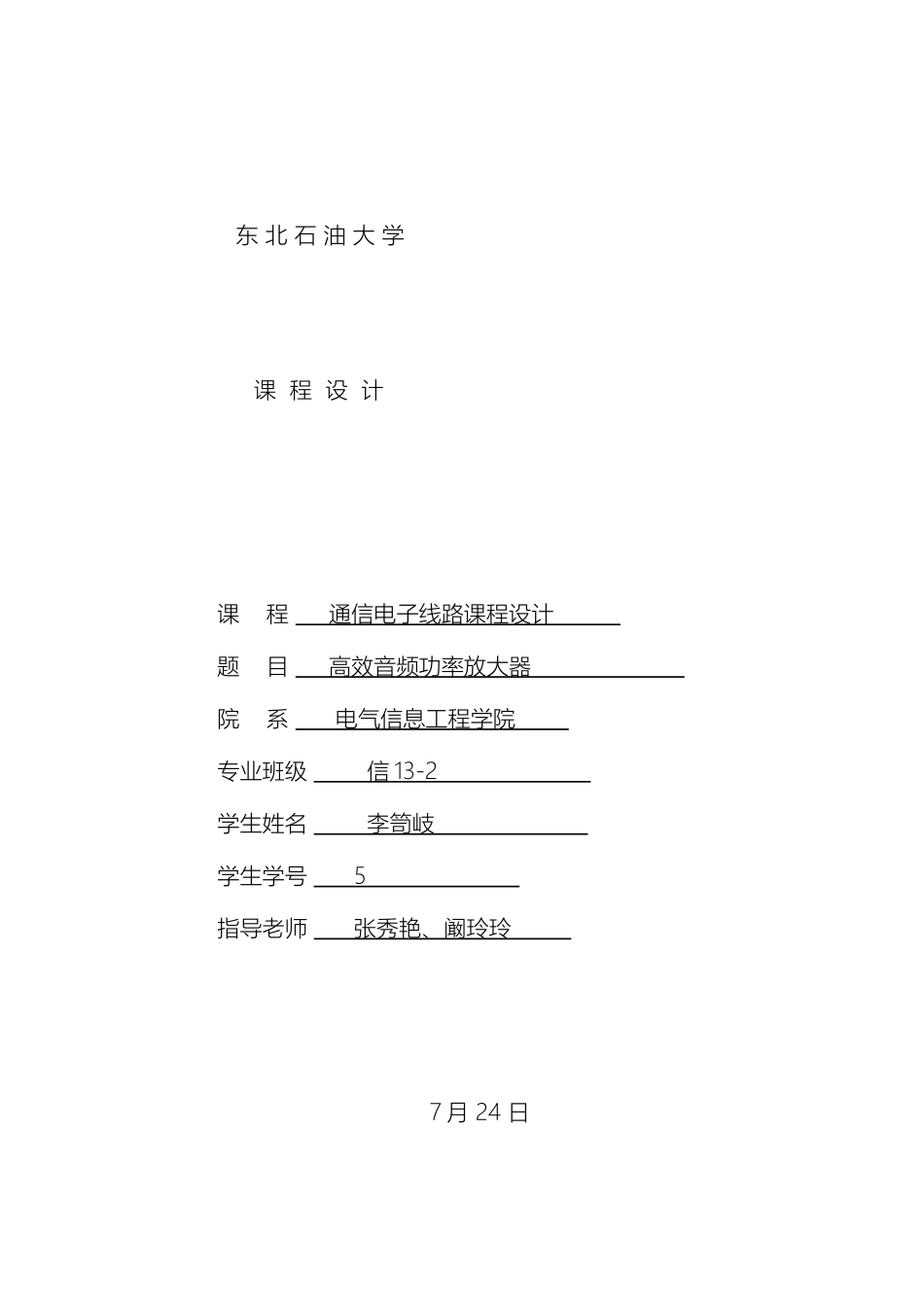

高效音频功率放大器通信专业课程设计东 北 石 油 大 学课 程 设 计 7 月 24 日课 程 通信电子线路课程设计 题 目 高效音频功率放大器 院 系 电气信息工程学院 专业班级 信 13-2 学生姓名 李笥岐 学生学号 5 指导老师 张秀艳、阚玲玲 东北石油大学课程设计任务书课程 通信电子线路课程设计 题目 高效音频功率放大器 专业 通信工程 姓名 李笥岐 学号 5 主要内容、基本要求、主要参考资料等主要内容：设计一个高效音频功率放大器。功率放大器的电源电压为+5V 电路其它部分的电源电压不限），负载为 8 欧姆的电阻。 基本要求：（1）功率放大器a．3dB 通频带为 300Hz～3400Hz，输出正弦信号无明显失真。b．最大不失真输出功率≥1W，输入阻抗>10k，电压放大倍数 1～20 连续可调。（2）设计并制作一个放大倍数为 1 的信号变换电路，将功率放大器双端输出的信号转换为单端输出，经 RC 滤波供外接测试仪表用。（3）设计并制作一个测量放大器输出功率的装置，要求具有 3 位数字显示，精度优于 5%。主要参考资料：[1] 高扬.AB 类音频功率放大器产生选型指南[J].电子设计应用， ，13(2):78～85.[2] 雍家鹏.D 类音频功率放大器的讨论与设计[J].微电子学与固定电子学， ，15(6):154～164.[3] 徐良雄.基于可编程控制器施密特触发器的分析与设计[J].电气传动自动化， ，02(2):13～18.完成期限 7 月 20 日 ~ 7 月 24 日 指导老师 专业负责人 7 月 20 日摘 要本设计主要由功率放大器、信号变换电路和输出功率显示电路组成。功率放大器部分采纳 D 类功率放大器确保高效率，在 5V 供电情况下输出功率大于 1W，且输出波形无明显失真，低频输出噪声电压很低(输出频率为 20kHz 以下时低频噪声电压约 1mV)；信号变换部分采纳差分放大电路，将双端输出信号变为 1:1 的单端输出信号；输出功率显示部分用乘法器电路及带 A/D 转换的电压表表头显示功率值，电路简单合理。本文中的 D 类音频功率放大器的功率器件受一种高频脉宽调制信号的控制工作在开关状态，理论上其效率能够达到 100%，其不足之处在于会产生高频干扰及噪声，可是若精心设计低通滤波器及合理地选择元器件参数，其音质噪声完全能够满足人们的需求。关键词：D 类放大器；脉宽调制器；H 桥互补输出电路；低通滤波器目 录1.设计要求12.方案设计13.方案论证13.1 高效功率放大器13.2 信号变换电路23.3 功率测量...
