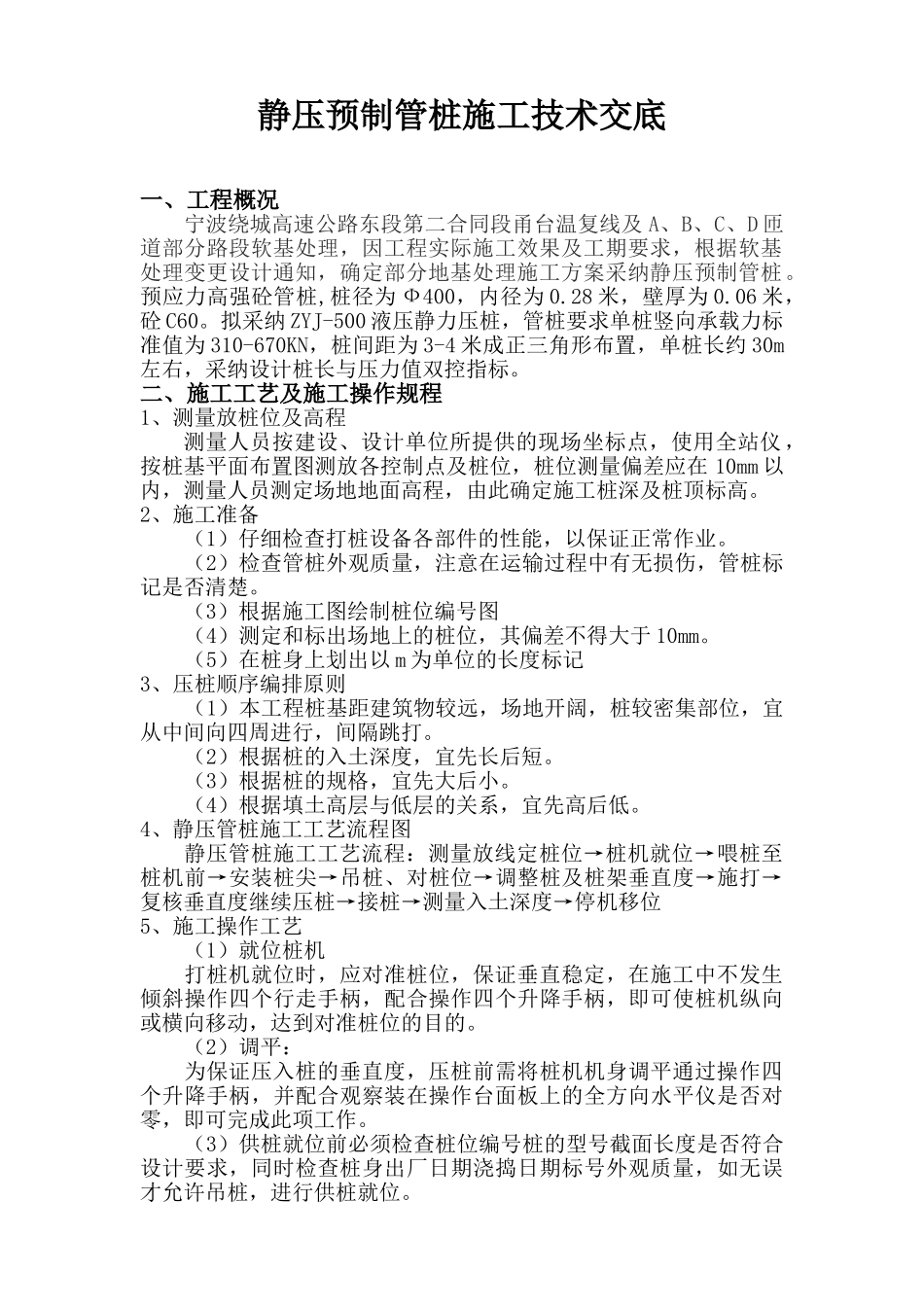

静压预制管桩施工技术交底一、工程概况 宁波绕城高速公路东段第二合同段甬台温复线及 A、B、C、D 匝道部分路段软基处理，因工程实际施工效果及工期要求，根据软基处理变更设计通知，确定部分地基处理施工方案采纳静压预制管桩。预应力高强砼管桩,桩径为 Ф400，内径为 0.28 米，壁厚为 0.06 米，砼 C60。拟采纳 ZYJ-500 液压静力压桩，管桩要求单桩竖向承载力标准值为 310-670KN，桩间距为 3-4 米成正三角形布置，单桩长约 30m左右，采纳设计桩长与压力值双控指标。二、施工工艺及施工操作规程1、测量放桩位及高程测量人员按建设、设计单位所提供的现场坐标点，使用全站仪，按桩基平面布置图测放各控制点及桩位，桩位测量偏差应在 10mm 以内，测量人员测定场地地面高程，由此确定施工桩深及桩顶标高。2、施工准备（1）仔细检查打桩设备各部件的性能，以保证正常作业。（2）检查管桩外观质量，注意在运输过程中有无损伤，管桩标记是否清楚。（3）根据施工图绘制桩位编号图（4）测定和标出场地上的桩位，其偏差不得大于 10mm。（5）在桩身上划出以 m 为单位的长度标记3、压桩顺序编排原则（1）本工程桩基距建筑物较远，场地开阔，桩较密集部位，宜从中间向四周进行，间隔跳打。（2）根据桩的入土深度，宜先长后短。（3）根据桩的规格，宜先大后小。（4）根据填土高层与低层的关系，宜先高后低。4、静压管桩施工工艺流程图静压管桩施工工艺流程：测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→吊桩、对桩位→调整桩及桩架垂直度→施打→复核垂直度继续压桩→接桩→测量入土深度→停机移位5、施工操作工艺（1）就位桩机打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜操作四个行走手柄，配合操作四个升降手柄，即可使桩机纵向或横向移动，达到对准桩位的目的。（2）调平：为保证压入桩的垂直度，压桩前需将桩机机身调平通过操作四个升降手柄，并配合观察装在操作台面板上的全方向水平仪是否对零，即可完成此项工作。（3）供桩就位前必须检查桩位编号桩的型号截面长度是否符合设计要求，同时检查桩身出厂日期浇捣日期标号外观质量，如无误才允许吊桩，进行供桩就位。（4）起吊预制桩：先栓好起吊用的钢丝绳和索具，然后应用索具捆绑住桩上部约50cm 处，再启动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确回复门架在桩顶扣好桩帽，可卸去索具。（5）稳桩：桩插入桩位后，先插入一定深...
