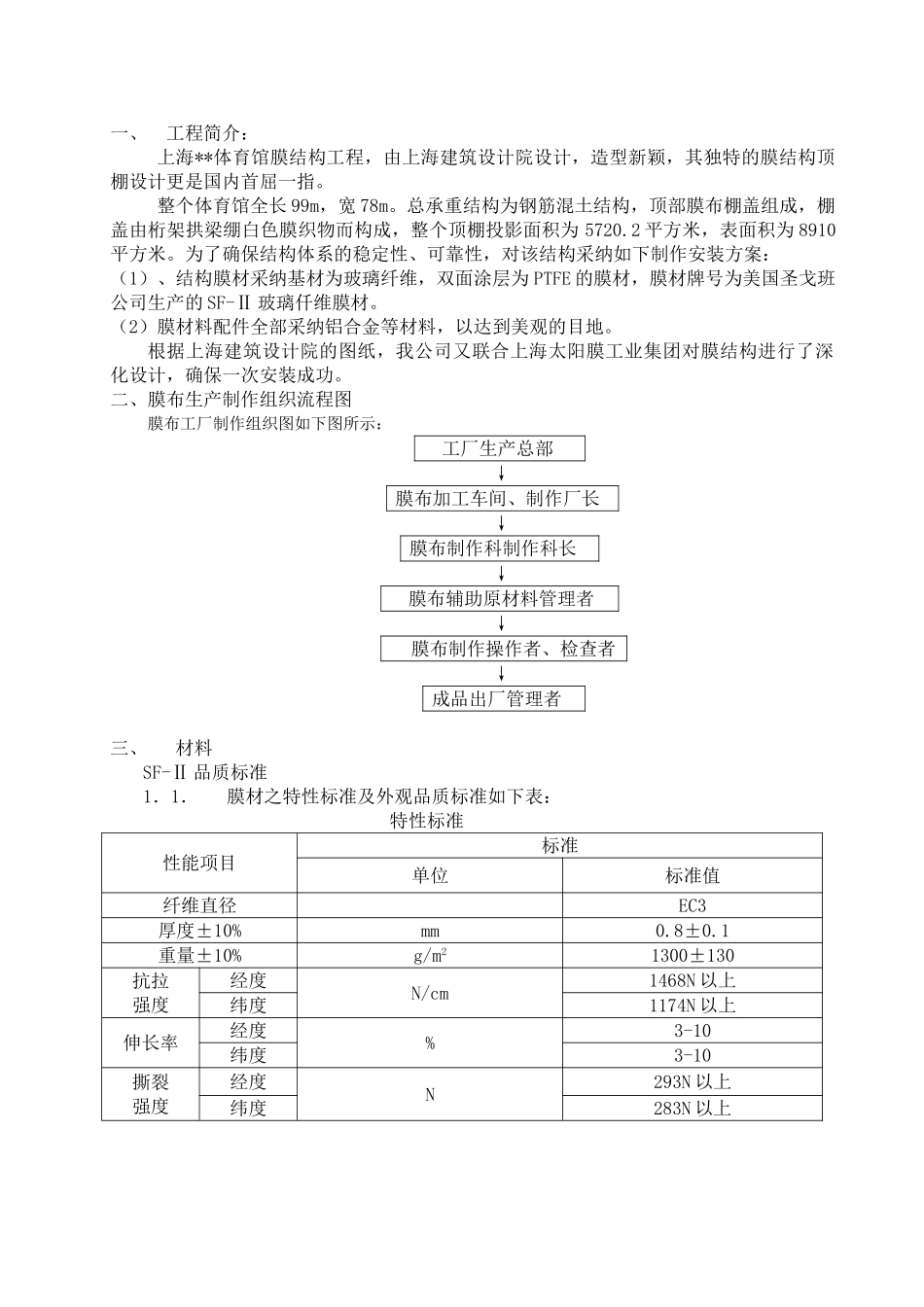

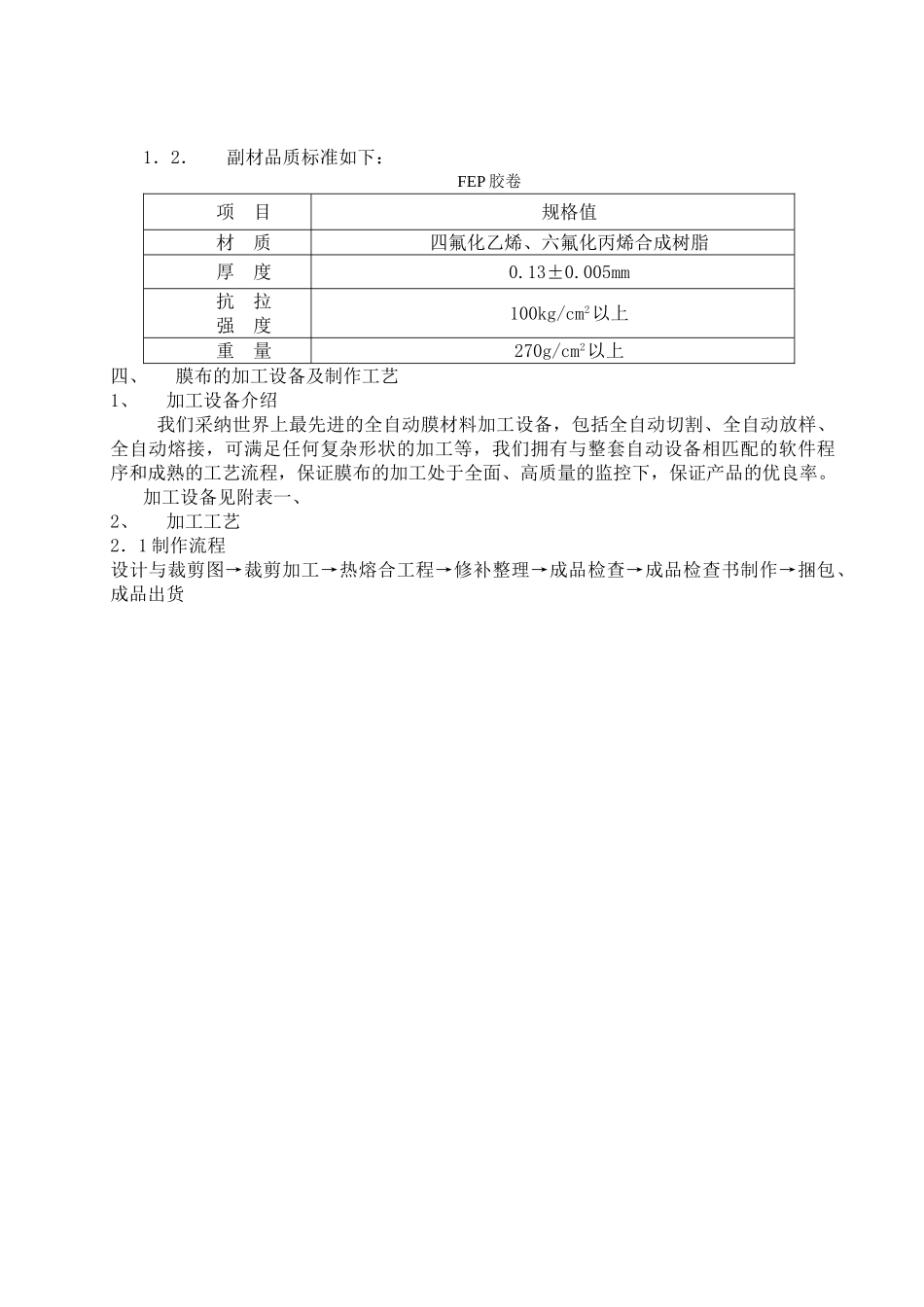

张拉膜施工技术二 00 八年四月一、工程简介：上海**体育馆膜结构工程，由上海建筑设计院设计，造型新颖，其独特的膜结构顶棚设计更是国内首屈一指。整个体育馆全长 99m，宽 78m。总承重结构为钢筋混土结构，顶部膜布棚盖组成，棚盖由桁架拱梁绷白色膜织物而构成，整个顶棚投影面积为 5720.2 平方米，表面积为 8910平方米。为了确保结构体系的稳定性、可靠性，对该结构采纳如下制作安装方案：（1）、结构膜材采纳基材为玻璃纤维，双面涂层为 PTFE 的膜材，膜材牌号为美国圣戈班公司生产的 SF-Ⅱ 玻璃仟维膜材。（2）膜材料配件全部采纳铝合金等材料，以达到美观的目地。根据上海建筑设计院的图纸，我公司又联合上海太阳膜工业集团对膜结构进行了深化设计，确保一次安装成功。二、膜布生产制作组织流程图膜布工厂制作组织图如下图所示：工厂生产总部 ↓膜布加工车间、制作厂长 ↓膜布制作科制作科长 ↓膜布辅助原材料管理者 ↓膜布制作操作者、检查者 ↓成品出厂管理者三、材料SF-Ⅱ 品质标准1．1．膜材之特性标准及外观品质标准如下表： 特性标准性能项目标准单位标准值纤维直径EC3厚度±10%mm0.8±0.1重量±10%g/m21300±130抗拉强度经度N/cm1468N 以上纬度1174N 以上伸长率经度%3-10纬度3-10撕裂强度经度N293N 以上纬度283N 以上1．2．副材品质标准如下：FEP 胶卷项 目规格值材 质四氟化乙烯、六氟化丙烯合成树脂厚 度0.13±0.005mm抗 拉强 度100kg/cm2以上重 量270g/cm2以上四、膜布的加工设备及制作工艺1、加工设备介绍我们采纳世界上最先进的全自动膜材料加工设备，包括全自动切割、全自动放样、全自动熔接，可满足任何复杂形状的加工等，我们拥有与整套自动设备相匹配的软件程序和成熟的工艺流程，保证膜布的加工处于全面、高质量的监控下，保证产品的优良率。加工设备见附表一、2、加工工艺2．1 制作流程设计与裁剪图→裁剪加工→热熔合工程→修补整理→成品检查→成品检查书制作→捆包、成品出货附表一序号设备名称规格型号数量产地1移动电源系统1 套2膜材外观检查装置1 台3张力试验机1 台4自动膜片配图系统1 套5全自动画线装置1 套6全自动切割装置1 套7双针工业缝纫机2 台8单针工业缝纫机1 台9表面打磨机1 台10手动表面打磨机6 对11张力装置6 对12上下分离式热熔机MT71 台13定位热熔机MT82 台14端部热熔机MT92 台15上下移动式热熔机MT121 台16周边热熔机2 台17点焊机2 台18自走式热板热熔...
